مثبت 78

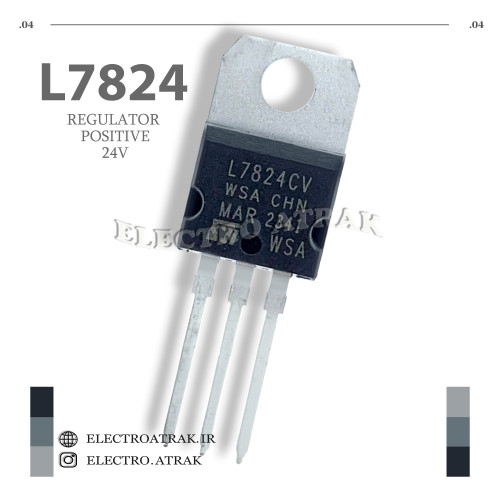

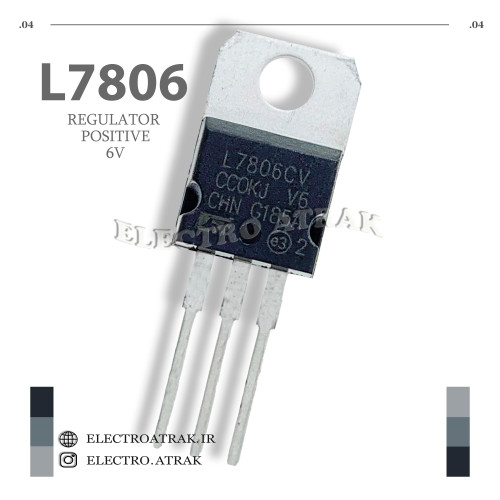

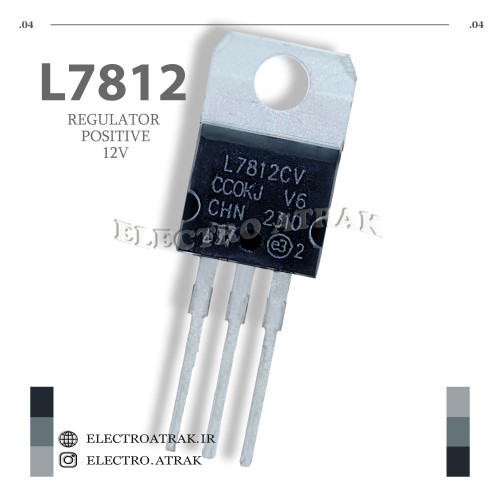

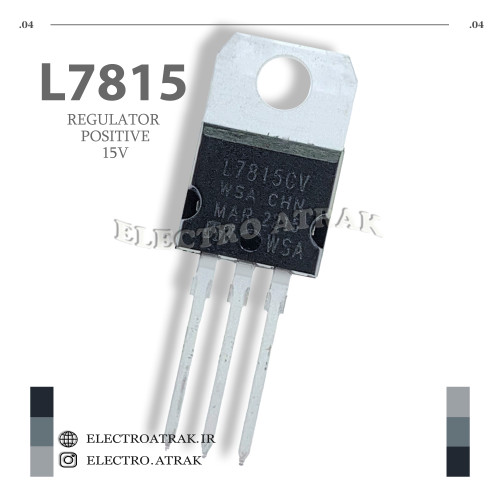

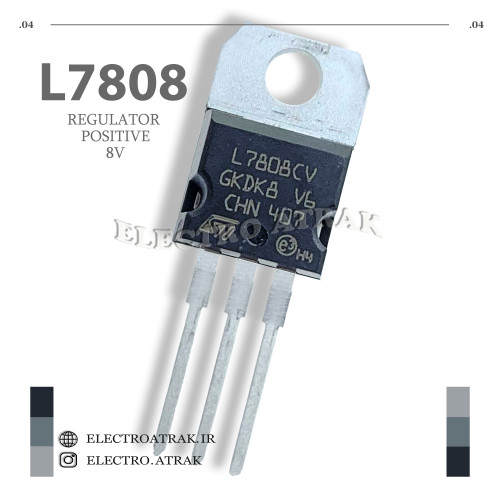

رگولاتورهای سری 78XX (مثلاً 7805، 7809، 7812 و غیره) رگولاتورهای ولتاژ خطی مثبت هستند که به طور گسترده در مدارهای الکترونیکی برای تامین ولتاژهای مثبت ثابت استفاده می‌شوند. عدد پس از 78 نشان دهنده ولتاژ خروجی ثابت رگولاتور (به ولت) است. برای مثال، 7805 ولتاژ خروجی 5 ولت، 7812 ولتاژ خروجی 12 ولت را ارائه می‌دهد.

ویژگی‌های کلیدی:

ولتاژ خروجی ثابت: این رگولاتورها ولتاژ خروجی ثابتی را ارائه می‌دهند که کم و بیش مستقل از تغییرات ولتاژ ورودی یا جریان بار است.
سادگی طراحی: استفاده از آنها ساده است و نیاز به اجزای خارجی کمی دارند.
قیمت پایین: معمولاً ارزان و در دسترس هستند.
رگولاتور خطی: آنها با اتلاف انرژی به صورت گرما کار می‌کنند، بنابراین در ولتاژهای ورودی بالا، اتلاف گرما می‌تواند زیاد باشد و به خنک‌کننده نیاز داشته باشند.
بازده کم: بازده انرژی این رگولاتورها کم است، به خصوص زمانی که اختلاف بین ولتاژ ورودی و خروجی زیاد باشد.
حفاظت داخلی: اغلب دارای حفاظت داخلی در برابر اتصال کوتاه، اضافه بار و اضافه دما هستند.
ولتاژ ورودی: هر مدل 78XX دامنه ولتاژ ورودی مشخصی دارد که باید به آن توجه شود. معمولا ولتاژ ورودی باید حداقل 2-3 ولت بیشتر از ولتاژ خروجی باشد.

کاربردها:

رگولاتورهای سری 78XX در بسیاری از کاربردها، از جمله موارد زیر استفاده می‌شوند:

تامین ولتاژ برای میکروکنترلرها: برای تامین ولتاژ مورد نیاز میکروکنترلرها و دیگر قطعات الکترونیکی.
تامین ولتاژ برای مدارهای آنالوگ: برای تامین ولتاژ مرجع یا ولتاژ تغذیه برای مدارهای آنالوگ.
تامین ولتاژ برای مدارهای دیجیتال: برای تامین ولتاژ تغذیه برای مدارهای منطقی دیجیتال.
مدارهای ساده و کم‌توان: در مدارهای الکترونیکی ساده و کم‌توان که نیاز به ولتاژ ثابت دارند.
