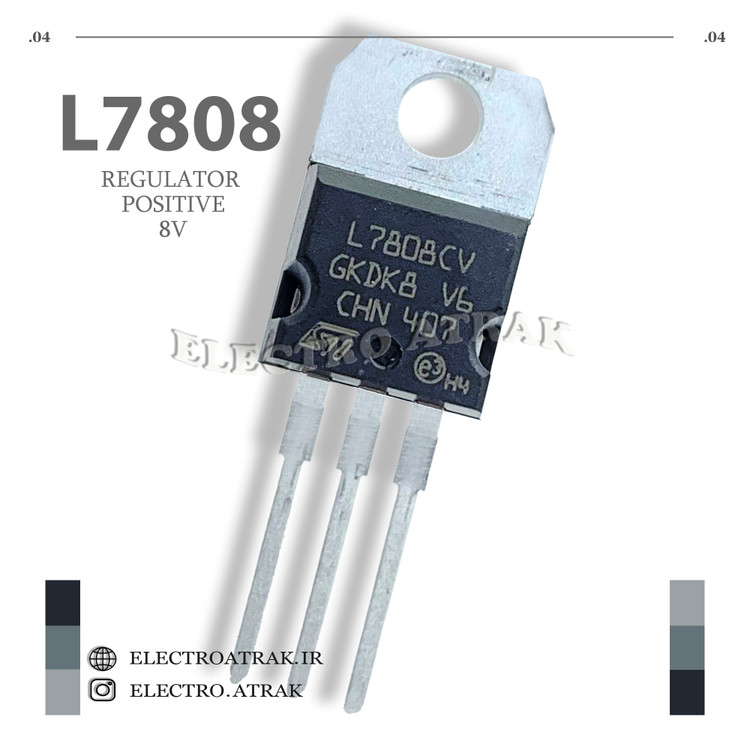

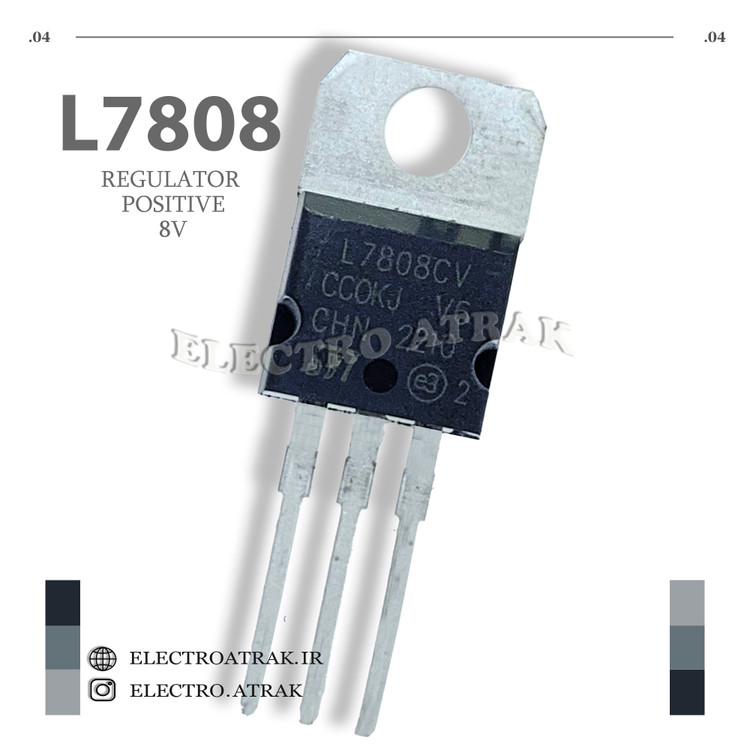

رگولاتور مثبت 7808
حداکثر ولتاژ ورودی
40 ولت
ولتاژ خروجی
8 ولت
جریان
0.1 تا 1.5 آمپر
نوع کانال
مثبت
پکیج
TO-220
ویژگی های رگولاتور 7808 مثبت :
- جریان خروجی بیش از 1.0 آمپر
- • بدون نیاز به اجزای خارجی
- • حفاظت از اضافه بار حرارتی داخلی
- • محدود کننده جریان اتصال کوتاه داخلی
- • جبران منطقه ایمن ترانزیستور خروجی
- • ولتاژ خروجی ارائه شده در 2% و 4% تلرانس
- • موجود در سرفیس مونت D2PAK و ترانزیستور استاندارد 3 سرب
- • محدوده دمای تجاری قبلی به a افزایش یافته است
- محدوده دمای محل اتصال -40 درجه سانتیگراد تا +125 درجه سانتیگراد
شما عزیزان می توانید برای مشاهده اطلاعات فنی یا خرید دیگر رگولاتور های سری مثبت 78XX و منفی 79XX کلیک کنید.
رگولاتور 7808 یک رگولاتور ولتاژ خطی با خروجی ثابت مثبت 8 ولت است. این قطعه الکترونیکی از خانوادهی رگولاتورهای 78XX است که برای تنظیم و تثبیت ولتاژهای مثبت طراحی شدهاند. وظیفهی اصلی آن، تبدیل ولتاژ ورودی (که باید کمی بالاتر از 8 ولت باشد) به یک ولتاژ خروجی دقیق و پایدار +8 ولت است. رگولاتور 7808 معمولاً دارای سه پایه است: ورودی، خروجی و زمین (GND)، که اتصال آن را در مدارها بسیار ساده میکند. به دلیل سادگی در استفاده، پایداری، قابلیت اطمینان بالا و قیمت مناسب، به طور گستردهای در انواع مدارهای الکترونیکی به عنوان منبع تغذیهی دقیق و مطمئن مورد استفاده قرار میگیرد. همچنین، این رگولاتور دارای مکانیزمهای حفاظتی داخلی در برابر اتصال کوتاه و افزایش دمای بیش از حد است.
ویژگیهای کلیدی 7808:
ولتاژ خروجی ثابت +8 ولت: ارائه ولتاژ دقیق و پایدار +8 ولت بدون نیاز به قطعات جانبی پیچیده.
حفاظت در برابر اتصال کوتاه: محافظت از رگولاتور و مدار متصل در صورت بروز اتصال کوتاه در خروجی.
حفاظت حرارتی: جلوگیری از آسیب دیدن رگولاتور در اثر افزایش دمای بیش از حد.
محدوده جریان خروجی مناسب: توانایی تأمین جریان خروجی مناسب برای بسیاری از کاربردهای الکترونیکی.
سادگی استفاده: نصب و راهاندازی آسان بدون نیاز به دانش تخصصی یا قطعات جانبی پیچیده.
قابلیت اطمینان بالا: عملکرد پایدار و قابل اعتماد در طولانی مدت.
کاربردها:
منابع تغذیه: تامین ولتاژ مثبت 8 ولت برای مدارهای الکترونیکی مختلف.
مدارهای میکروکنترلر: تغذیه برخی میکروکنترلرها و مدارهای جانبی آنها.
مدارهای آنالوگ: استفاده در مدارهای آنالوگ که به ولتاژ مثبت 8 ولت نیاز دارند.
سنسورها: تامین ولتاژ برای انواع سنسورها.
مدارهای کم مصرف: بهعنوان رگولاتور در مدارهای با توان کم.
پروژههای الکترونیکی عمومی: در بسیاری از پروژههای الکترونیکی خانگی و آموزشی.
