رگولاتور مثبت 7805

شما عزیزان می توانید برای مشاهده اطلاعات فنی یا خرید دیگر رگولاتور های سری مثبت 78XX و منفی 79XX کلیک کنید.

رگولاتور 7805 یک رگولاتور ولتاژ خطی با خروجی ثابت مثبت 5 ولت است و در انواع مختلف پکیج‌ها طراحی شده است که شامل TO-220، TO-253، TO-252، TO-92، SMD SOT89 و SMD 8PIN می‌باشد. این رگولاتور قادر است ولتاژ ورودی (که باید کمی بالاتر از 5 ولت باشد) را به ولتاژ خروجی دقیق و پایدار 5V تبدیل کند. طراحی ساده و سه پایه آن (ورودی، خروجی و زمین) نصب و راه‌اندازی آن را در مدارها بسیار آسان می‌کند. ویژگی‌های حفاظتی شامل حفاظت در برابر اتصال کوتاه و افزایش دما باعث می‌شود که 7805 یک انتخاب مطمئن برای پروژه‌های الکترونیکی باشد.

انواع پکیج های رگولاتور مثبت 7805 :

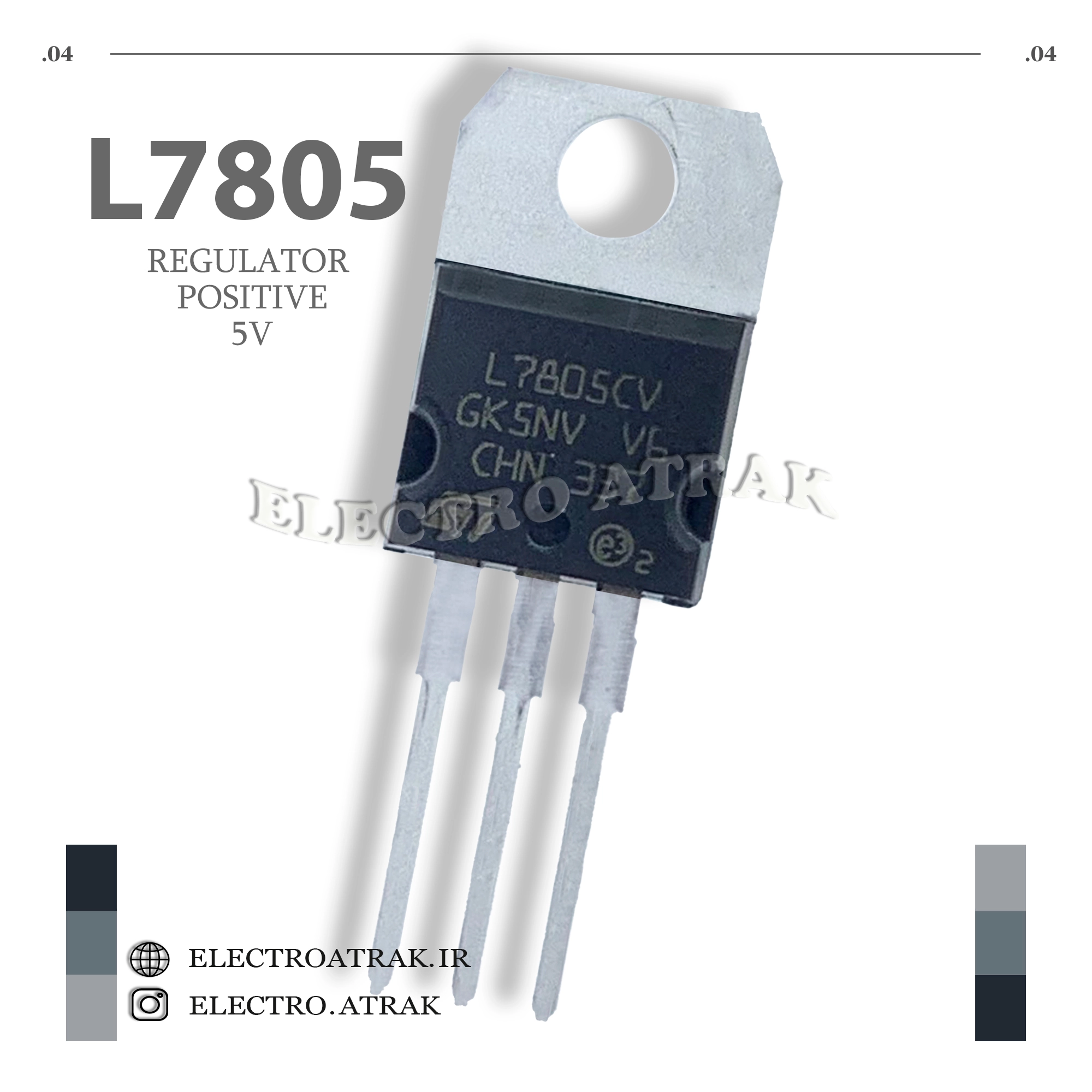

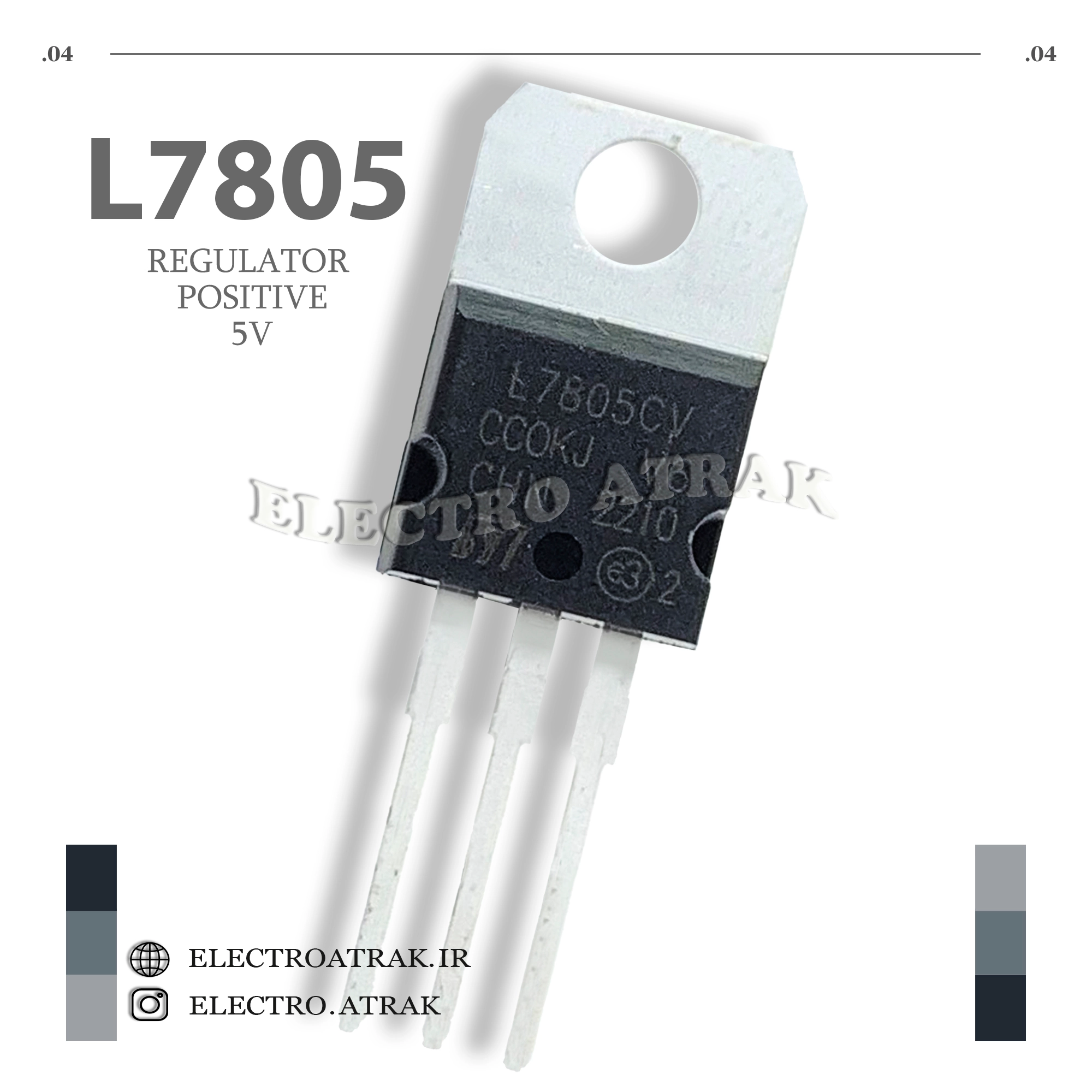

• 1. پکیج TO-220:

پکیج TO-220 یکی از رایج‌ترین پکیج‌ها برای رگولاتورها و ترانزیستورهای قدرت است. این پکیج دارای سه پایه است و معمولاً برای ولتاژهای بیشتر و جریان‌های بالاتر (تا 1.5 آمپر) مناسب است. این پکیج دارای هیت سینک خوبی نیز برای خنک‌سازی حرارت تولید شده از قطعه است و استفاده از آن در پروژه‌های صنعتی و تغذیه تجهیزات الکترونیکی مفید است.

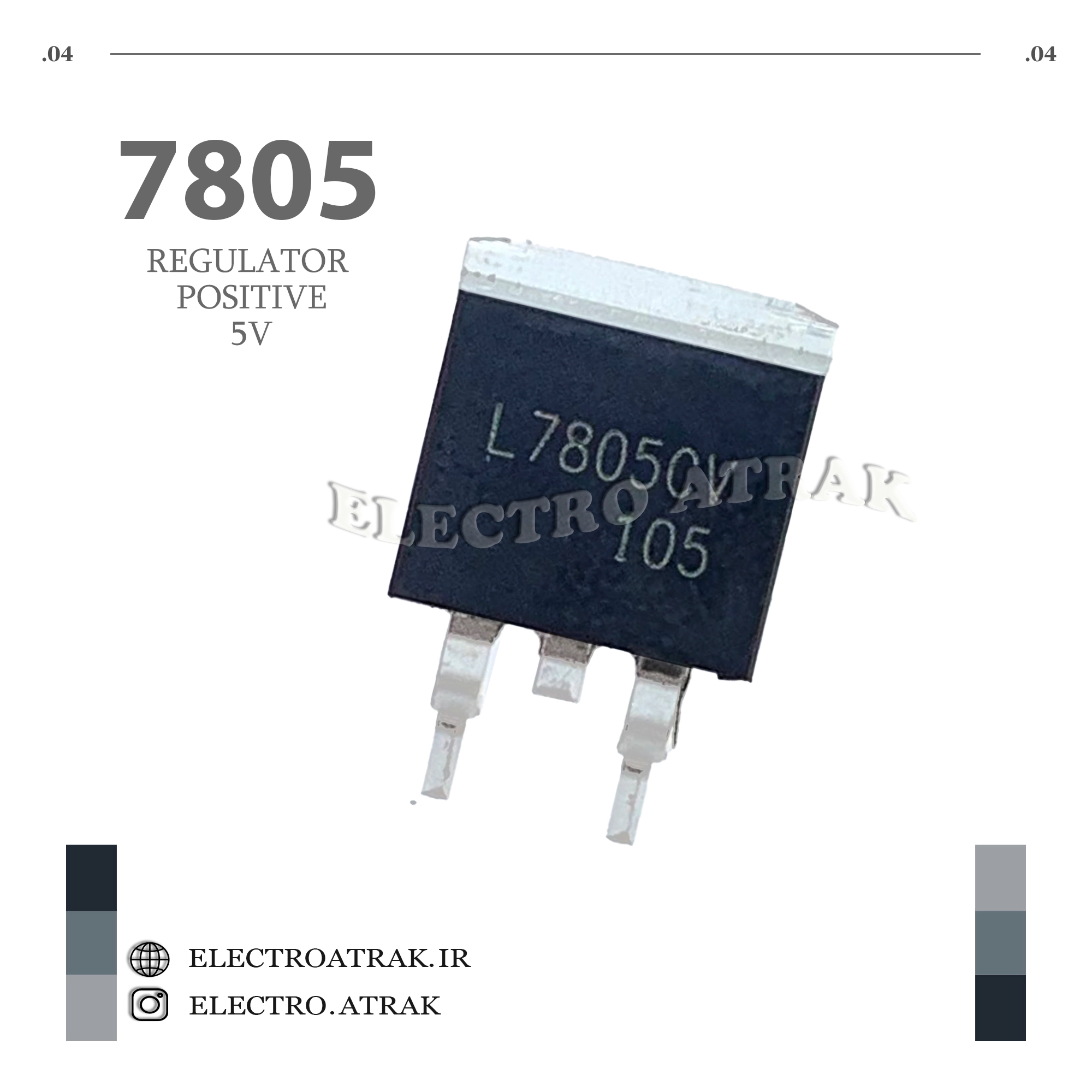

• 2. پکیج TO-253:

پکیج TO-253 (معروف به SMD) یک پکیج کوچک است که برای استفاده در مدارهای سطحی طراحی شده است. این پکیج شامل 5 پایه است و عمدتاً در مدارهای کم‌مصرف و کاربردهای فضای محدود مورد استفاده قرار می‌گیرد. TO-253 به دلیل ابعاد کوچک‌تر، مناسب برای دستگاه‌های الکترونیکی باریک و در مدارهای دارای تراکم بالای قطعات است.

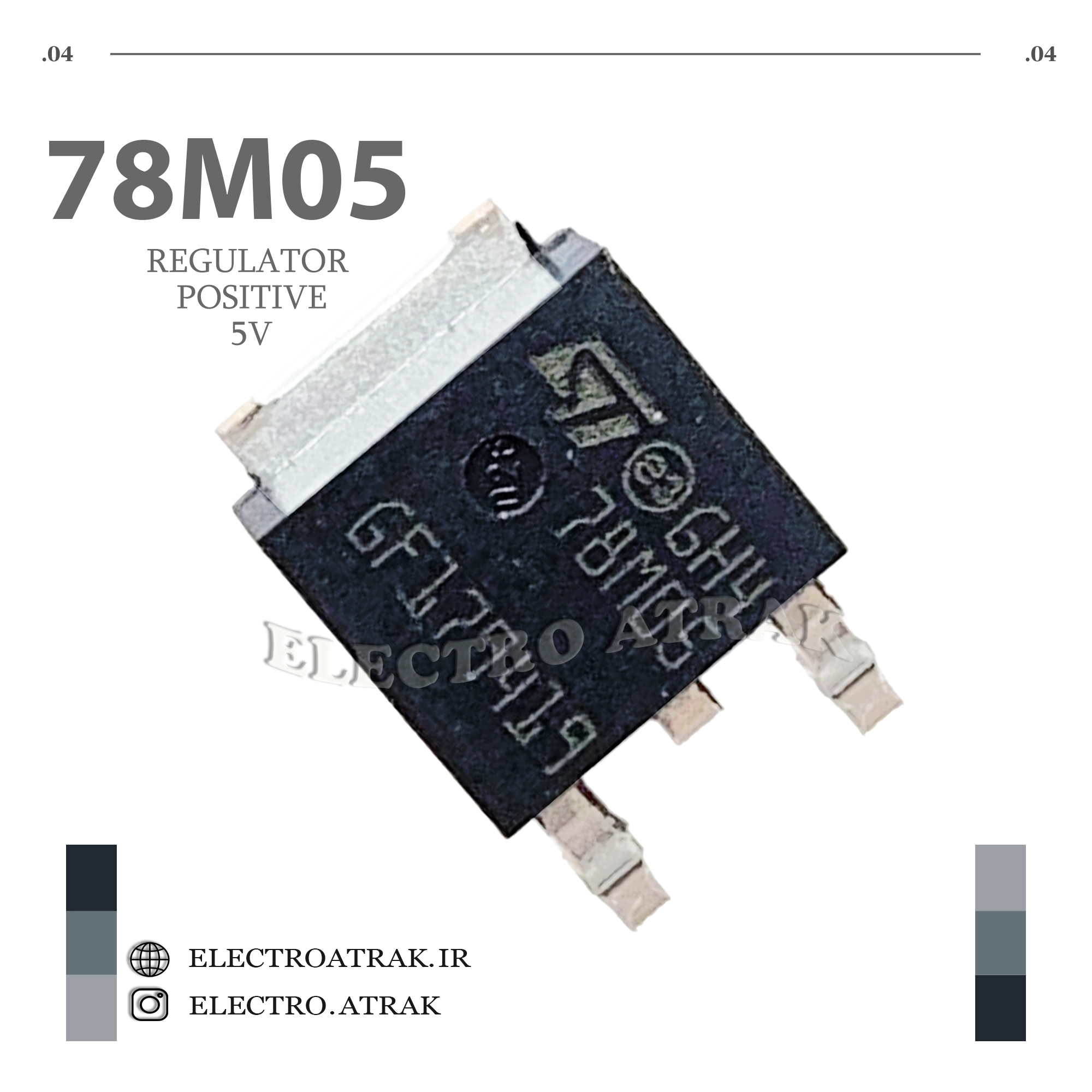

• 3. پکیج TO-252:

پکیج TO-252 یکی دیگر از پکیج‌های SMD است و مشابه TO-253 عمل می‌کند، اما طراحی آن امکان دسترسی آسان‌تر به پایه‌ها را فراهم می‌آورد. این پکیج برای استفاده در پروژه‌های صنعتی و دستگاه‌های مصرفی که نیاز به فضای کمتر دارند، بسیار مناسب است. TO-252 نیز توانایی هندل کردن حرارت را دارد و معمولاً به دلیل طراحی آن در مدارهای الکترونیکی پیشرفته مورد استفاده قرار می‌گیرد.

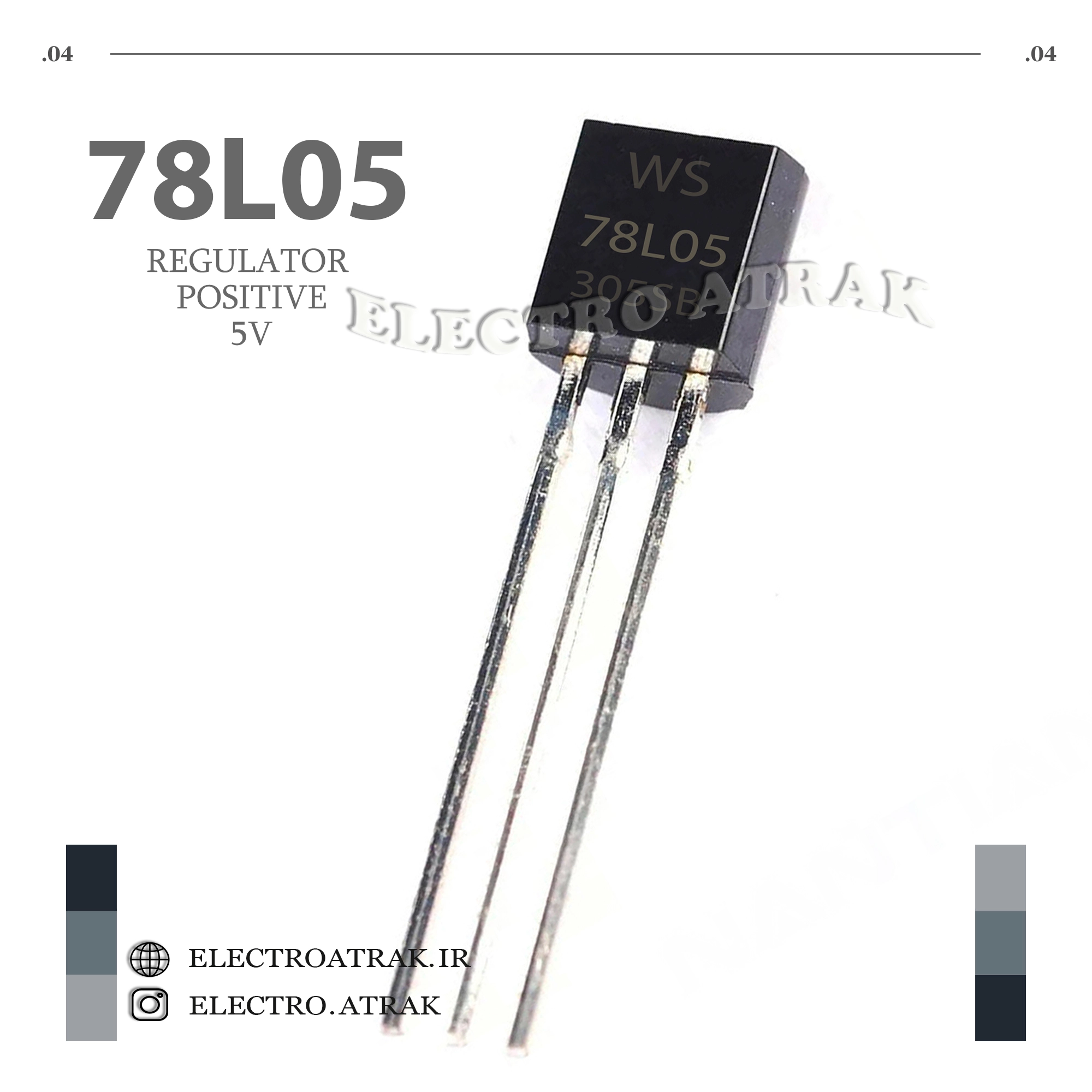

• 4. پکیج TO-92:

پکیج TO-92 یک پکیج کوچک ترانزیستوری برای رگولاتورهای ولتاژ و سایر قطعات الکترونیکی با ولتاژ و جریان پایین است. این پکیج بیشتر در کاربردهای خانگی و پروژه‌های آموزشی استفاده می‌شود. به دلیل اندازه کوچک، مصرف بسیار کمی دارد و برای پروژه‌های آزمایشگاهی و آزمایش‌های اولیه ایده‌آل است.

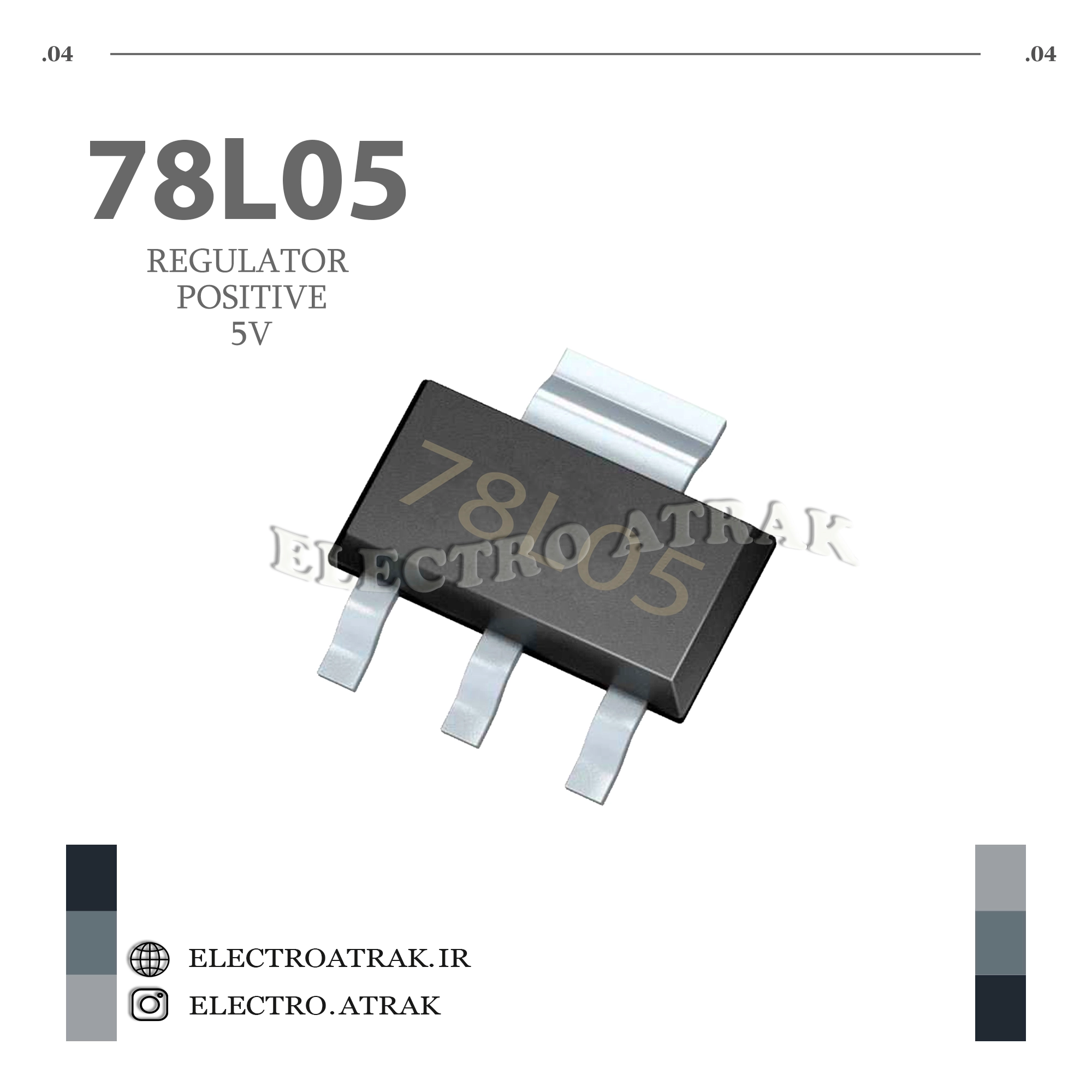

• 5. پکیج SMD SOT89:

پکیج SOT89 یک پکیج SMD کوچک است که برای ولتاژ و جریان‌های پایین طراحی شده است. این پکیج نیز دارای سه پایه است و به دلیل ابعاد کوچک و صرفه‌جویی در فضا، برای مدارهای فشرده و پیچیده مناسب است. SOT89 معمولاً در دستگاه‌های دارای طراحی مدرن و بهینه‌سازی شده استفاده می‌شود.

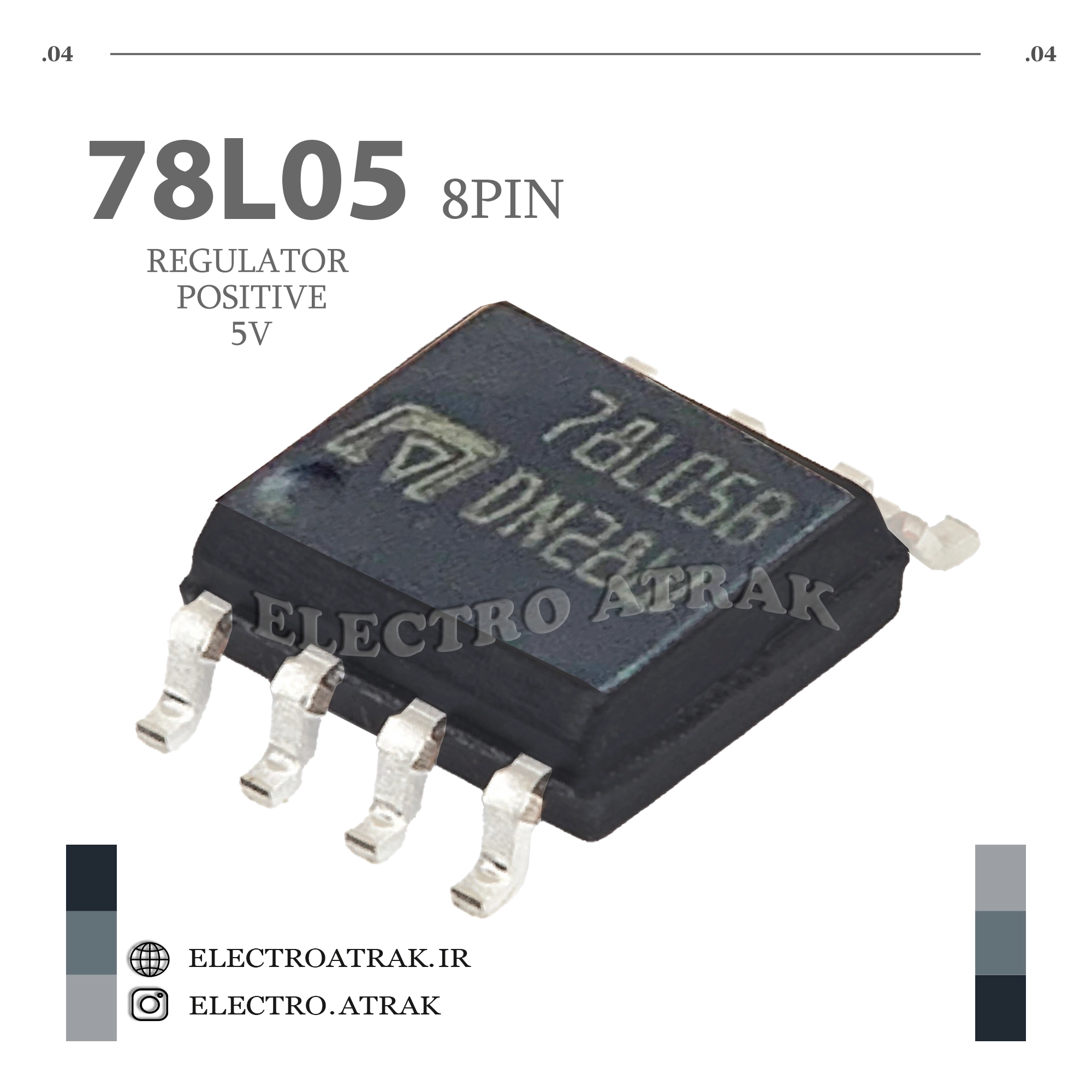

• 6. پکیج SMD 8PIN:

پکیج SMD 8PIN شامل 8 پایه است و معمولاً برای طراحی مدارهای با کارایی بالا و چندمنظوره استفاده می‌شود. این پکیج می‌تواند شامل ویژگی‌های اضافی یا قابلیت‌های خاصی باشد و امکان استفاده از رگولاتور 7805 در مدارهای پیشرفته را فراهم می‌آورد. این نوع پکیج نیز مورد توجه طراحان مدارات قابل حمل قرار دارد.

ویژگی‌های کلیدی 7805:

    ولتاژ خروجی ثابت +5 ولت: ارائه ولتاژ دقیق و پایدار +5V بدون نیاز به قطعات اضافی.
    انواع پکیج‌ها: قابل تهیه در پکیج‌های TO-220، TO-253، TO-252، TO-92، SMD SOT89 و SMD 8PIN.
    حفاظت در برابر اتصال کوتاه: جلوگیری از آسیب در صورت بروز اتصال کوتاه.
    حفاظت حرارتی: جلوگیری از آسیب در اثر افزایش دما.
    محدوده جریان خروجی مناسب: تأمین جریان ورودی تا 1.5 آمپر (بسته به پکیج).
    سادگی استفاده: نصب آسان و بدون نیاز به تخصص.
    قابلیت اطمینان بالا: عملکرد پایدار و قابل اعتماد.

کاربردها:

    منابع تغذیه: تأمین ولتاژ مثبت 5 ولت برای انواع مدارهای الکترونیکی.
    مدارهای میکروکنترلر: تغذیه میکروکنترلرها و تجهیزات جانبی آن‌ها.
    مدارهای آنالوگ: استفاده در مدارهای آنالوگ با نیاز به ولتاژ مثبت 5 ولت.
    سنسورها: تأمین ولتاژ برای انواع سنسورها و ماژول‌ها.
    مدارهای کم مصرف: استفاده به عنوان رگولاتور در مدارهای کم‌مصرف.
    پروژه‌های الکترونیکی عمومی: به کارگیری در پروژه‌های الکترونیکی خانگی و آموزشی.

شما عزیزان می توانید جهت اطلاعات و توضیحات بیشتر با کارشناسان فروشگاه الکترونیک اترک  از طریق واتساپ ، تلگرام ، ایتا و روبیکا ارتباط حاصل نموده و سپس محصولات رو با خیالی آسوده تهیه نمایید.
