راهنمای جامع خرید، نصب و خنک‌کاری ال‌ای‌دی‌های COB پروژکتوری (۲۲۰ ولت و ۱۲ ولت)
ال‌ای‌دی‌های چیپ روی برد (Chip on Board یا COB) به دلیل تراکم نوری فوق‌العاده بالا، راندمان مصرف انرژی و زاویه تابش باز، به گزینه نخست در ساخت و تعمیر انواع پروژکتورهای روشنایی، وال‌واشرها و روشنایی‌های صنعتی تبدیل شده‌اند. با این وجود، سوختن سریع این ماژول‌ها در روزهای ابتدایی نصب یا افت شدید روشنایی آن‌ها، مشکلی شایع در پروژه‌های روشنایی است. بیش از ۹۰ درصد این خرابی‌ها نه به خاطر کیفیت نامناسب چیپ، بلکه ناشی از خطاهای رایج در مدیریت دفع حرارت (Thermal Management) و انتخاب نادرست منبع تغذیه است.
این راهنما تفاوت‌های فنی مدل‌های ۲۲۰ ولت مستقیم و ۱۲ ولت، الزامات خنک‌کاری و مراحل نصب استاندارد ال‌ای‌دی‌های COB را گام‌به‌گام بررسی می‌کند.
۱. تفاوت فنی ال‌ای‌دی‌های ۲۲۰ ولت مستقیم (DOB) با مدل‌های ۱۲ ولت DC
هنگام خرید ماژول COB اولین و مهم‌ترین تصمیم، انتخاب نوع ساختار تغذیه است:
ال‌ای‌دی‌های COB ورودی ۲۲۰ ولت (Driver on Board / DOB)
در این مدل‌ها، مدار یکسوساز پل دیود، خازن‌های فیلتر و آی‌سی‌های رگولاتور جریان خطی (Linear Constant Current IC) مستقیماً روی بستر آلومینیومی چیپ مونتاژ شده‌اند.
-
مزایا: عدم نیاز به ترانس یا درایور جداگانه حجیم، کاهش چشمگیر هزینه تولید پروژکتور، اشغال فضای بسیار کم در داخل قاب، اتصال مستقیم دو سیم فاز و نول (L و N) به برق شهر.
-
معایب: حساسیت به نوسانات شدید ولتاژ شبکه برق، گرم شدن خود قطعات درایور روی همان بستر مشترک، وجود فیلیکر (چشمک نامحسوس فرکانس ۱۰۰ هرتز) که زیر دوربین موبایل دیده می‌شود.
-
بهترین کاربرد: ساخت و تعمیر پروژکتورهای کارگاهی، روشنایی سوله‌ها، حیاط و محوطه‌های ثابت ساختمانی. (مانند بردهای ۵۰ وات COB با استاندارد ابعادی ۵۸×۵۲ میلی‌متر).
ال‌ای‌دی‌های COB ولتاژ پایین (۱۲ ولت DC)
این چیپ‌ها فاقد مدار یکسوساز مستقیم برق شهر هستند و زنجیره‌های دیودی داخلی آن‌ها برای کار با ولتاژ مستقیم ۱۲ ولت پیکربندی شده است.
-
مزایا: ایمنی کامل در برابر شوک الکتریکی و برق‌گرفتگی، بدون لرزش نور، سازگاری مستقیم با سیستم‌های آف‌گرید خورشیدی و باتری، پایداری جریان نوری بالا.
-
معایب: نیاز به درایور DC-DC یا منبع تغذیه سوئیچینگ متناسب، عبور جریان بسیار بالا در توان‌های سنگین (به عنوان مثال یک چیپ ۷۰ وات در ولتاژ ۱۲ ولت جریانی نزدیک به ۶ آمپر می‌کشد) که مستلزم کابل‌های ضخیم‌تر است.
-
بهترین کاربرد: پروژکتورهای خودرویی و آفرود، روشنایی کمپینگ، سیستم‌های خورشیدی، روشنایی اضطراری و کارگاه‌هایی با رطوبت بالا.
| پارامتر مقایسه‌ای | ال‌ای‌دی ۲۲۰ ولت مستقیم (DOB) | ال‌ای‌دی ۱۲ ولت DC |
| نیاز به منبع تغذیه مجزا | ندارد (ورودی مستقیم برق ۲۲۰ ولت) | دارد (آداپتور، پاور سوئیچینگ یا باتری ۱۲ ولت) |
| ایمنی در برابر برق‌گرفتگی | نیازمند عایق‌کاری کامل فاز و نول | کاملاً ایمن (ولتاژ فوق‌العاده پایین SELV) |
| جریان عبوری از سیم‌ها | بسیار کم (حدود ۰.۲۲ آمپر برای ۵۰ وات) | بسیار بالا (حدود ۵.۸ آمپر برای ۷۰ وات) |
| رفتار در دمای بالا | آی‌سی درایور خطی با داغ شدن توان را کاهش می‌دهد | در صورت کنترل نشدن جریان، وارد پدیده فرار حرارتی می‌شود |
| حساسیت به نوسان برق | به نسبت بالاتر (نیازمند وریستور محافظ) | به وسیله رگولاتور منبع تغذیه خنثی می‌شود |
۲. نقش حیاتی هیت‌سینک و مدیریت حرارتی
چیپ‌های COB راندمان نوری بالایی دارند، اما همچنان حدود ۶۵ تا ۷۵ درصد از توان الکتریکی دریافتی را به حرارت خالص تبدیل می‌کنند. از آنجا که تمام این حرارت در مساحتی چند سانتی‌مترمربعی متمرکز است، روشن کردن یک چیپ ۵۰ وات حتی برای ۵ ثانیه بدون هیت‌سینک، دمای پیوند (Junction Temperature) دیودها را از مرز ۱۲۰ درجه سانتی‌گراد فراتر برده و لایه فسفر زردرنگ روی چیپ را می‌سوزاند.
اصول خنک‌کاری استاندارد
-
حداکثر دمای مجاز بستر: دمای سطح پشت پلیت آلومینیومی COB در حین کار دائم نباید از ۶۵ تا ۷۰ درجه سانتی‌گراد تجاوز کند. عبور از ۸۵ درجه سانتی‌گراد موجب افت تصاعدی لومن نوری و سوختن پیوندهای سیلیکونی می‌شود.
-
محاسبه حجم هیت‌سینک پسیو (بدون فن):
-
برای دفع حرارت غیرفعال در قاب‌های فلزی بسته، به ازای هر ۱۰ وات توان نوری به حداقل ۱۰۰ تا ۱۵۰ گرم آلومینیوم با پره‌های دفع حرارت (Fins) یا سطح مقطع تماس حداقل ۵۰ سانتی‌مترمربع نیاز است.
-
برای یک چیپ ۵۰ وات، بدنه پروژکتور باید حداقل ۵۰۰ تا ۷۰۰ گرم آلومینیوم دایکست پره‌دار داشته باشد.
-
-
خنک‌کاری فعال (Active Cooling با فن):
-
در فضاهای محدود یا چیپ‌های توان بالا (۷۰ تا ۱۰۰ وات به بالا) که هیت‌سینک غول‌پیکر قابل نصب نیست، باید از هیت‌سینک‌های جمع‌وجور همراه با فن دور بالا (۱۲ یا ۲۴ ولت صنعتی بلبرینگی) استفاده شود. جریان هوای مداوم فن، مقاومت حرارتی پره‌ها را تا ۵ برابر کاهش می‌دهد.
-

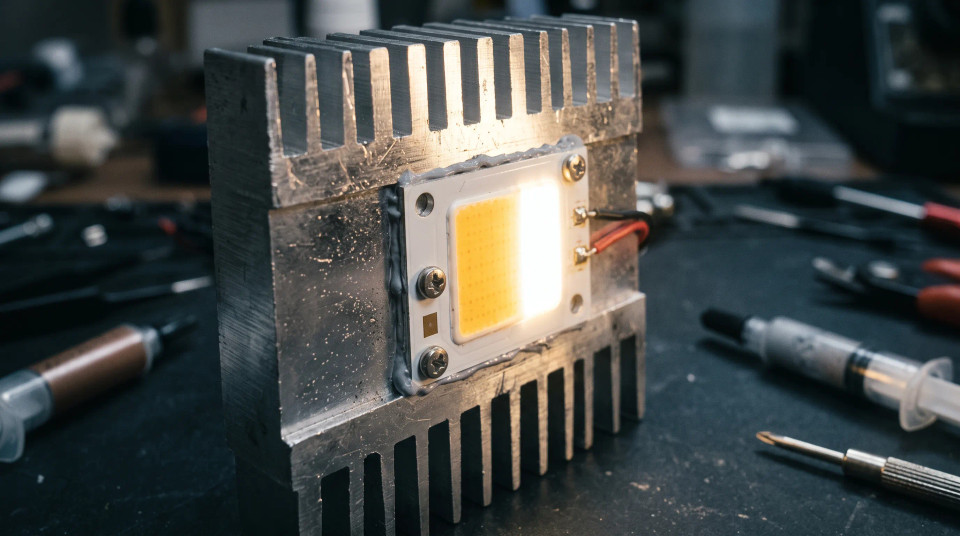

۳. اصول خمیر سیلیکون و اتصال مکانیکی به بدنه
حتی اگر سطح هیت‌سینک و پشت پی‌سی‌بی ال‌ای‌دی کاملاً صیقلی به نظر برسد، در مقیاس میکروسکوپی شیارها و حفره‌های هوایی فراوانی بین آن‌ها وجود دارد. هوا عایق ضعیف حرارت است؛ بنابراین وظیفه خمیر سیلیکون پر کردن این فضاهای خالی میکرونی است، نه ایجاد یک لایه ضخیم جداکننده.
-

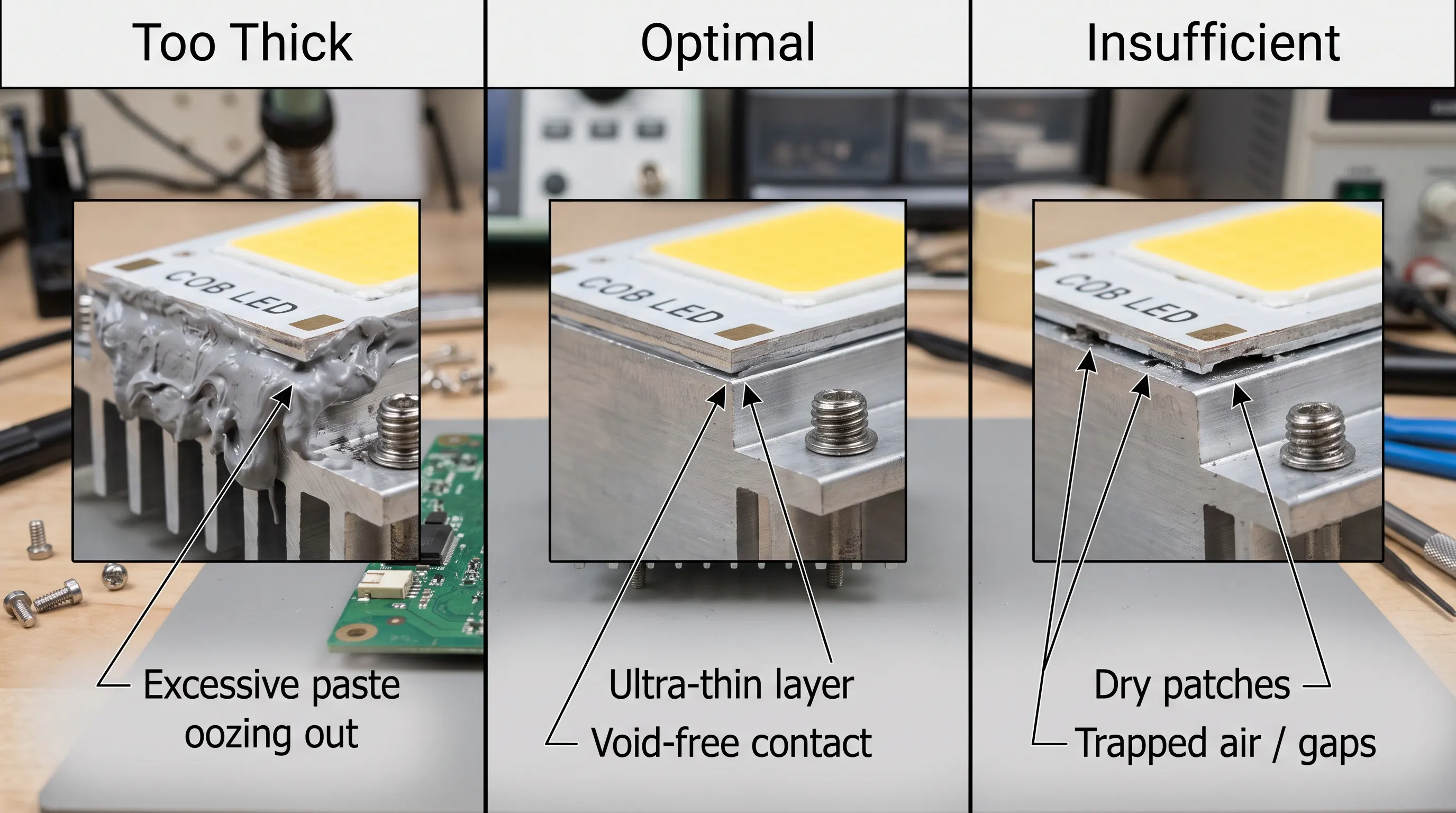

ضخامت خمیر سیلیکون: یک قطره کوچک از خمیر سیلیکون مرغوب (ترجیحاً حاوی ذرات نقره یا اکسید فلزی با ضریب هدایت حرارتی بالای ۱.۵ وات بر متر-کلوین) را در مرکز چیپ قرار داده و با فشار یکنواخت به صورت لایه‌ای فوق‌العاده نازک (در حد ضخامت یک کاغذ نازک) پخش کنید. لایه ضخیم خمیر سیلیکون مانند عایق حرارتی عمل کرده و مانع انتقال حرارت به فلز پایه می‌شود.
-
پیچ و مهار مکانیکی: هرگز از چسب‌های معمولی یا اتصالات شل استفاده نکنید. چیپ را با دو یا چهار پیچ M3 مجهز به واشر فنری محکم به هیت‌سینک پیچ کنید تا تنش حرارتی ناشی از انقباض و انبساط، پیوستگی تماس را از بین نبرد.
۴. مراحل سیم‌بندی و الزامات ایمنی الکتریکی
سیم‌بندی ماژول‌های ۲۲۰ ولت DOB
-
لحیم‌کاری پدهای ورودی: سیم‌های ورودی را با هویه حداقل ۶۰ وات به سرعت روی پدهای L (فاز) و N (نول) لحیم کنید تا حرارت هویه به چیپ‌های نزدیک به پد آسیب نزند.
-
عایق‌کاری الکتریکی: بدنه پشت ال‌ای‌دی آلومینیومی است و روی هیت‌سینک فلزی متصل می‌شود. فاصله‌گذاری مناسب پدهای فاز و نول با لبه‌های بدنه فلزی الزامی است. حتماً از وارنیش حرارتی (روکش نسوز) روی نقاط لحیم استفاده کنید.
-
سیم ارت (Earth): برای پروژکتورهای ۲۲۰ ولت، اتصال بدنه بیرونی پروژکتور به سیم ارت سیستم برق‌کشی ساختمان جهت جلوگیری از برق‌گرفتگی احتمالی در شرایط بارندگی و رطوبت حیاتی است.
سیم‌بندی ماژول‌های ۱۲ ولت
-
رعایت قطبیت مثبت و منفی: پدهای ورودی با علامت مثبت (+) و منفی (-) مشخص شده‌اند. اتصال معکوس در اکثر چیپ‌ها موجب صدمه به دیودها نمی‌شود اما نوردهی نخواهد داشت.
-
محاسبه ضخامت کابل: به عنوان نمونه، برای راه‌اندازی یک چیپ ۱۲ ولت ۷۰ وات در فاصله بیش از ۱ متر از منبع تغذیه، حداقل از سیم با سطح مقطع ۱.۵ میلی‌متر مربع استفاده کنید تا افت ولتاژ در مسیر کابل باعث کم‌نور شدن پروژکتور نشود.
۵. عیب‌یابی خرابی‌های متداول در ال‌ای‌دی‌های COB
-
ایجاد لکه سیاه یا قهوه‌ای در مرکز روکش فسفر:
-
علت: داغ شدن بیش از حد، کمبود سطح هیت‌سینک، عدم استفاده از خمیر سیلیکون مناسب یا شل بودن پیچ‌های نگهدارنده.
-
-
چشمک زدن (قطع و وصل پی‌درپی با فاصله چند ثانیه):
-
علت در مدل‌های ۲۲۰ ولت: داغ شدن بیش از حد آی‌سی‌های رگولاتور خطی روی برد. این آی‌سی‌ها دارای سنسور محافظ حرارتی داخلی (Thermal Shutdown) هستند که برای جلوگیری از سوختن کامل، نور را قطع کرده و پس از کمی خنک شدن مجدداً وصل می‌کنند. با ارتقای هیت‌سینک مشکل برطرف می‌شود.
-
-
سوختن ناگهانی در نخستین اتصال به برق شهر:
-
علت: افزایش لحظه‌ای ولتاژ (اسپایک یا سرج شبکه) به دلیل روشن و خاموش شدن موتورها یا ترانس‌های صنعتی مجاور. افزودن یک قطعه وریستور (MOV 07D471K یا 10D471K) به صورت موازی با ورودی فاز و نول، ولتاژهای ناگهانی شبکه را به طور کامل مهار می‌کند.
-
-
روشن شدن ضعیف بخش‌هایی از ردیف‌های ال‌ای‌دی:
-
علت: سوختن یکی از رشته‌های دیودی سری-موازی بر اثر عبور جریان نابرابر یا ترک خوردن بستر آلومینیومی حین بستن بیش از حد محکم و غیریکدست پیچ‌ها.
-
