آموزش تست دیود با مولتی‌متر؛ راهنمای کامل و ساده
در این مقاله نحوه تست دیود با مولتی‌متر، روش تشخیص دیود سالم و خراب و نکات مهم هنگام اندازه‌گیری را به زبان ساده بررسی می‌کنیم.
🔧 آموزش تست دیود با مولتی‌متر؛ راهنمای تشخیص دیود سالم و خراب
دیود یکی از پرکاربردترین قطعات الکترونیکی است که در مدارهای مختلف برای عبور جریان در یک جهت و جلوگیری از عبور آن در جهت مخالف استفاده می‌شود.
خرابی دیود می‌تواند باعث ایجاد مشکل در عملکرد مدار شود. به همین دلیل، **تست دیود یکی از مراحل مهم در عیب‌یابی و تعمیر بردهای الکترونیکی** است.
در این مقاله یاد می‌گیریم چگونه با استفاده از یک مولتی‌متر، سلامت دیود را بررسی کنیم و دیود سالم را از دیود خراب تشخیص دهیم.
---
🔌 دیود چیست؟
دیود یک قطعه نیمه‌هادی است که معمولاً دارای دو پایه است:
* **آند (Anode)**
* **کاتد (Cathode)**
دیود به‌طور معمول اجازه می‌دهد جریان الکتریکی در یک جهت عبور کند و در جهت مخالف مانع عبور جریان شود.
همین ویژگی باعث می‌شود بتوانیم با بررسی رفتار دیود در دو جهت، سلامت آن را بررسی کنیم.
---
🧰 برای تست دیود به چه چیزی نیاز داریم؟
برای تست دیود، مهم‌ترین ابزار مورد نیاز یک **مولتی‌متر دیجیتال** است.
اکثر مولتی‌مترها دارای حالت **Diode Test** هستند که معمولاً با علامت دیود روی سلکتور مشخص می‌شود.
💡 **نکته مهم:**
برای اینکه نتیجه تست دقیق‌تر باشد، بهتر است دیود را از مدار خارج کنید یا حداقل یکی از پایه‌های آن را از مدار جدا کنید. وجود سایر قطعات روی برد ممکن است روی نتیجه اندازه‌گیری تأثیر بگذارد.
---
⚙️ نحوه تست دیود با مولتی‌متر
۱. انتخاب حالت Diode Test

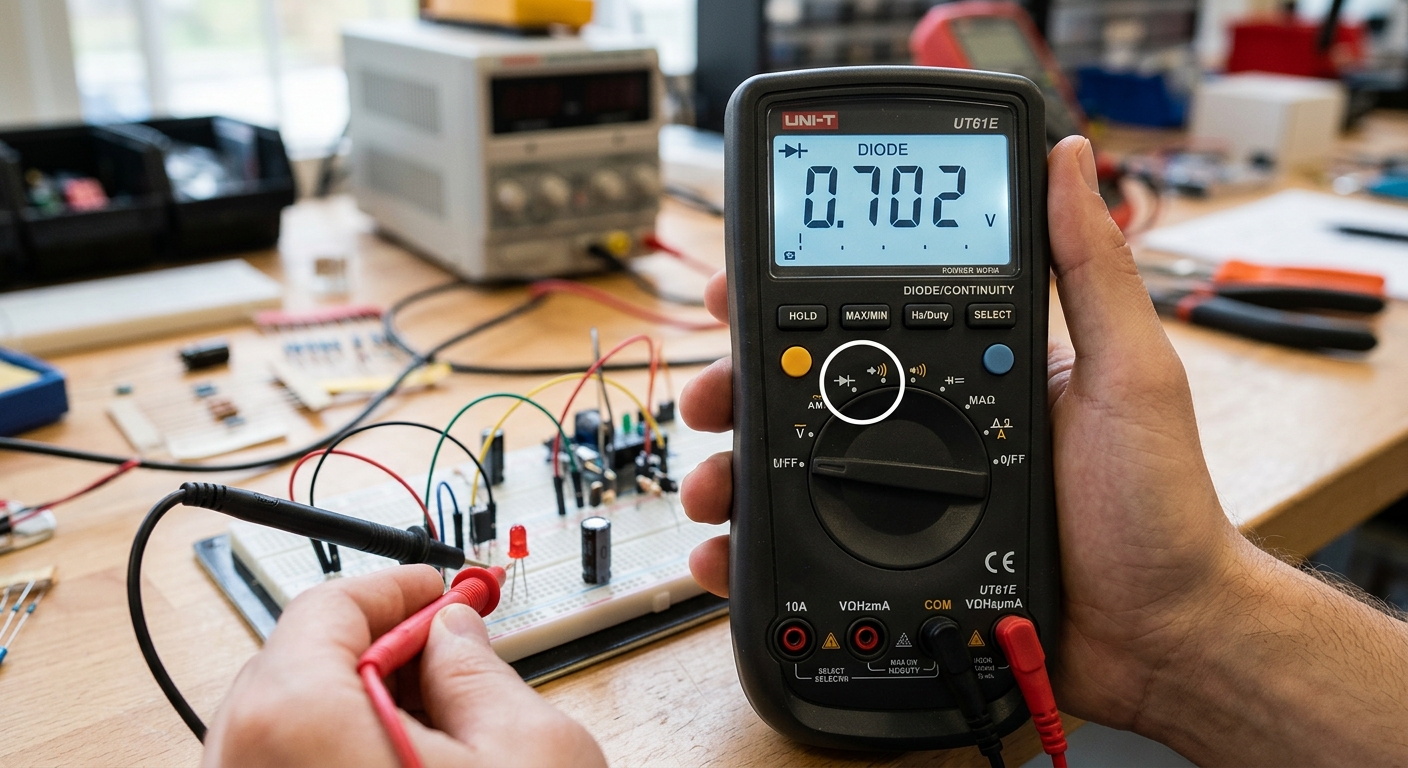

ابتدا مولتی‌متر را روشن کنید و سلکتور آن را روی حالت **تست دیود (Diode Test)** قرار دهید.
این حالت معمولاً با نماد دیود روی مولتی‌متر مشخص شده است.
۲. اتصال پراب‌ها

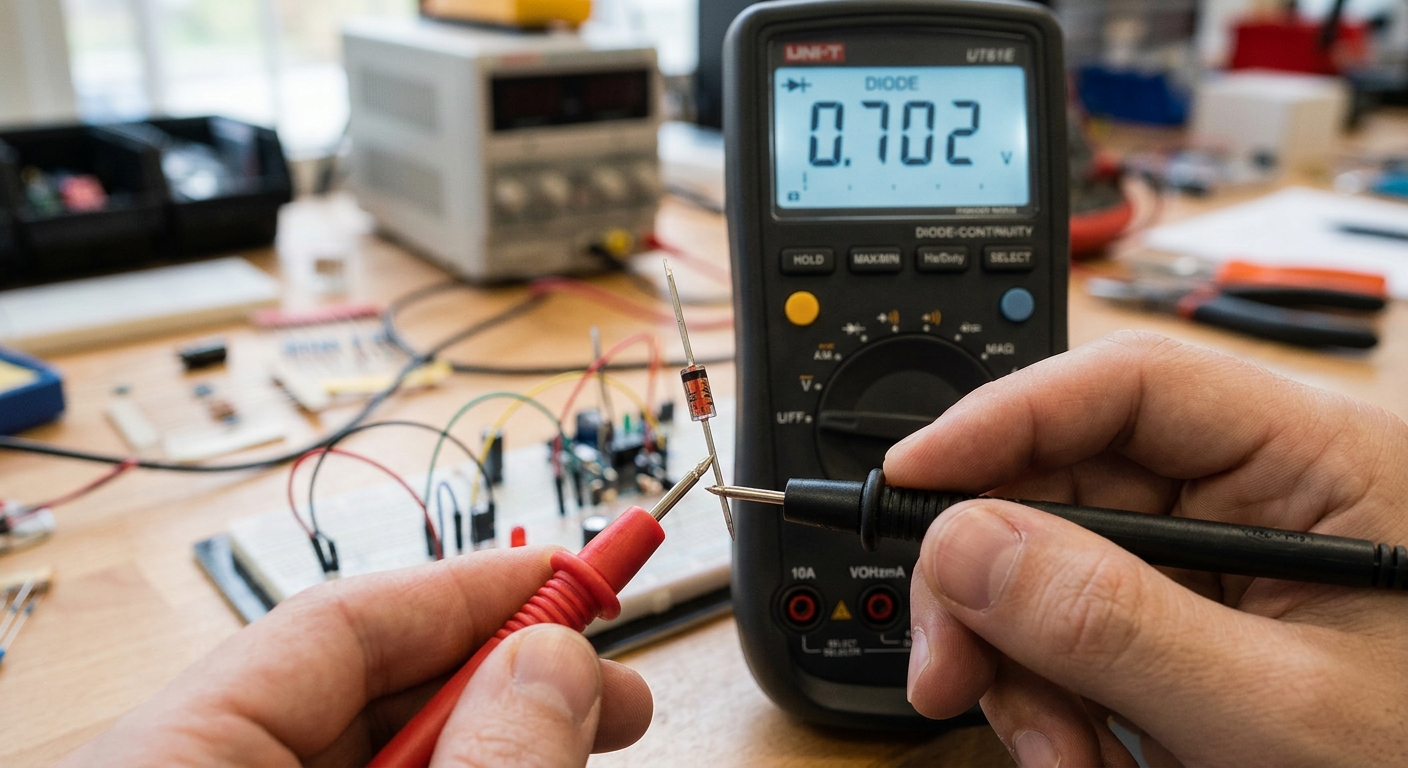

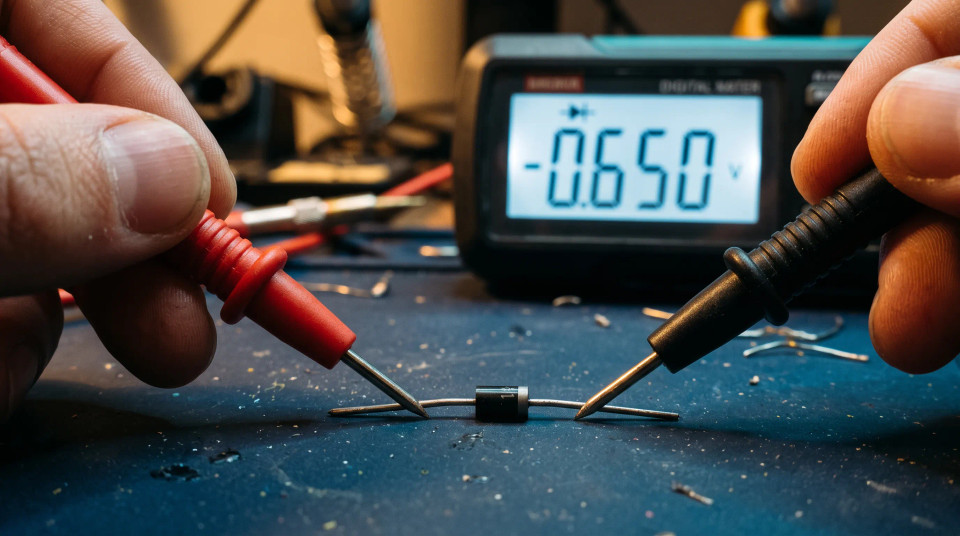

پراب **قرمز** مولتی‌متر را به پایه **آند** و پراب **مشکی** را به پایه **کاتد** دیود متصل کنید.
در یک دیود سیلیکونی سالم، معمولاً مولتی‌متر یک مقدار افت ولتاژ مستقیم را نشان می‌دهد.
برای بسیاری از دیودهای سیلیکونی این مقدار حدود **۰٫۵ تا ۰٫۷ ولت** است.
۳. جابه‌جا کردن پراب‌ها
حالا جای پراب‌های قرمز و مشکی را عوض کنید.
در این حالت، دیود سالم معمولی نباید جریان را در جهت مخالف عبور دهد و مولتی‌متر معمولاً **OL** یا حالت مدار باز را نشان می‌دهد.
✅ چگونه دیود سالم را تشخیص دهیم؟
یک دیود معمولی سالم معمولاً در یک جهت مقدار افت ولتاژ نشان می‌دهد و در جهت مخالف، حالت مدار باز را نمایش می‌دهد.
به‌طور خلاصه:
**یک جهت:** نمایش افت ولتاژ
**جهت مخالف:** نمایش OL
اگر چنین رفتاری مشاهده شود، احتمال سالم بودن دیود زیاد است.
💡 **نکته:** مقدار افت ولتاژ برای همه دیودها یکسان نیست و به نوع دیود بستگی دارد.
---
❌ چگونه دیود خراب را تشخیص دهیم؟
دو حالت خرابی در دیودها رایج‌تر است:
🔴 دیود اتصال کوتاه
اگر مولتی‌متر در **هر دو جهت** مقدار بسیار کمی نشان دهد، احتمال دارد دیود اتصال کوتاه شده باشد.
در این حالت دیود تقریباً در هر دو جهت مانند یک مسیر عبور جریان رفتار می‌کند.
---
⚠️ دیود قطع
اگر مولتی‌متر در **هر دو جهت OL** نشان دهد، ممکن است دیود قطع شده باشد.
در این حالت جریان از دیود عبور نمی‌کند.
---
📊 خلاصه نتایج تست دیود
✅ دیود سالم:
اگر در یک جهت مقدار افت ولتاژ نمایش داده شود و در جهت مخالف OL نشان داده شود، دیود احتمالاً سالم است.
❌ احتمال اتصال کوتاه:
اگر در هر دو جهت مقدار بسیار کمی نمایش داده شود، احتمال دارد دیود اتصال کوتاه شده باشد.
⚠️ احتمال قطع بودن:
اگر در هر دو جهت OL نمایش داده شود، ممکن است دیود قطع شده باشد.
---
🔍 نکات مهم هنگام تست دیود
برای داشتن نتیجه دقیق‌تر، این نکات را رعایت کنید:
🔹 قبل از تست، دستگاه را خاموش و از برق جدا کنید.
🔹 بهتر است دیود را از مدار خارج کنید یا یکی از پایه‌های آن را جدا کنید.
🔹 از حالت **Diode Test** مولتی‌متر استفاده کنید.
🔹 دیود را در **هر دو جهت** تست کنید.
🔹 هنگام اندازه‌گیری، اتصال صحیح پراب‌ها به پایه‌های دیود را بررسی کنید.
---
🧪 تست انواع دیود
همه دیودها افت ولتاژ یکسانی ندارند.
برای مثال، **دیودهای شاتکی** معمولاً افت ولتاژ مستقیم کمتری نسبت به بسیاری از دیودهای سیلیکونی دارند.
بنابراین هنگام تست یک دیود خاص، بهتر است مشخصات فنی همان قطعه را نیز در نظر بگیرید.
---
🛠️ جمع‌بندی
تست دیود با مولتی‌متر یکی از ساده‌ترین روش‌ها برای بررسی سلامت این قطعه است.
در یک دیود معمولی سالم، جریان در یک جهت عبور می‌کند و در جهت مخالف مسدود می‌شود. با قرار دادن مولتی‌متر روی حالت **Diode Test** و بررسی دیود در هر دو جهت، می‌توان بسیاری از خرابی‌های رایج مانند **اتصال کوتاه یا قطع شدن دیود** را تشخیص داد.
