سوکت ایسی 28 پین

شما عزیزان می نوانید برای تهیه و یا مشاهده سوکت آیسی ها در تعداد پایه های مختلف کلیک کنید.

سوکت‌های IC (Integrated Circuit) در انواع مختلفی تولید می‌شوند و سوکت‌های ۲۸ پین نیز در دو نوع پهن (Wide) و باریک (Narrow) موجود هستند. این سوکت‌ها برای نصب و تعویض راحت‌تر ICها روی بردهای مدار چاپی (PCB) استفاده می‌شوند. در ادامه تفاوت‌های این دو نوع سوکت رو براتون توضیح می‌دم:

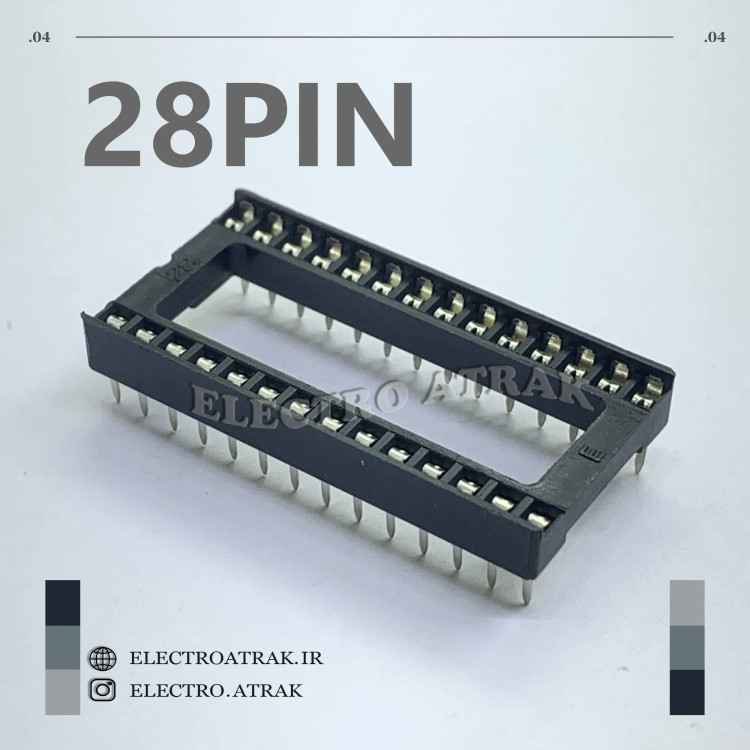

۱. سوکت ۲۸ پین پهن (Wide DIP Socket)

    فاصله بین پایه‌ها: معمولاً فاصله بین ردیف‌های پایه‌ها بیشتر است (معمولاً ۰٫۶ اینچ یا ۱۵٫۲۴ میلی‌متر).

    ابعاد کلی: بزرگ‌تر و پهن‌تر از سوکت‌های باریک.

    کاربرد: برای ICهایی که نیاز به فضای بیشتری دارند یا در بردهایی که فضای کافی وجود دارد استفاده می‌شود.

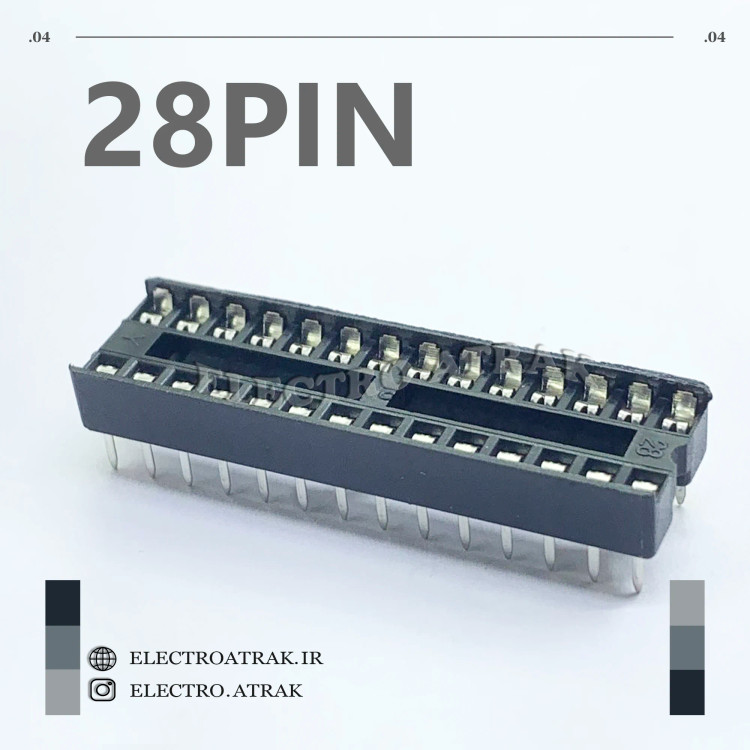

۲. سوکت ۲۸ پین باریک (Narrow DIP Socket)

    فاصله بین پایه‌ها: فاصله بین ردیف‌های پایه‌ها کمتر است (معمولاً ۰٫۳ اینچ یا ۷٫۶۲ میلی‌متر).

    ابعاد کلی: کوچک‌تر و جمع‌وجورتر از سوکت‌های پهن.

    کاربرد: برای ICهایی که نیاز به فضای کم‌تری دارند یا در بردهای فشرده استفاده می‌شود.

نکات مهم:

    تعداد پایه‌ها: هر دو نوع سوکت ۲۸ پایه دارند، اما تفاوت اصلی در فاصله بین ردیف‌های پایه‌ها است.

    جنس سوکت: معمولاً از پلاستیک با کیفیت (مثل پلی‌آمید) ساخته می‌شوند و پایه‌ها از جنس فلز (معمولاً فسفر برنز یا برنج با پوشش طلا یا قلع).

    نصب روی PCB: هر دو نوع سوکت به‌راحتی روی PCB نصب می‌شوند و با هویه کاری می‌شوند.

انتخاب بین سوکت پهن و باریک:

    اگر IC شما از نوع DIP-28 با فاصله پایه‌های استاندارد باشد، باید به دیتاشیت (Datasheet) آن مراجعه کنید تا مشخص شود از کدام نوع سوکت (پهن یا باریک) باید استفاده کنید.

    اگر فضای روی برد شما محدود است، سوکت باریک گزینه بهتری است.

    اگر IC شما بزرگ‌تر است یا نیاز به فضای بیشتری برای خنک‌کاری دارد، سوکت پهن مناسب‌تر است.
