دستهبندی: ترانزیستور
حداکثر ولتاژ قابل تحمل: 18 ولت
حداکثر جریان قابل تحمل: 100 میلی آمپر
پکیج: TO-92
نوع کانال: منفی NPN

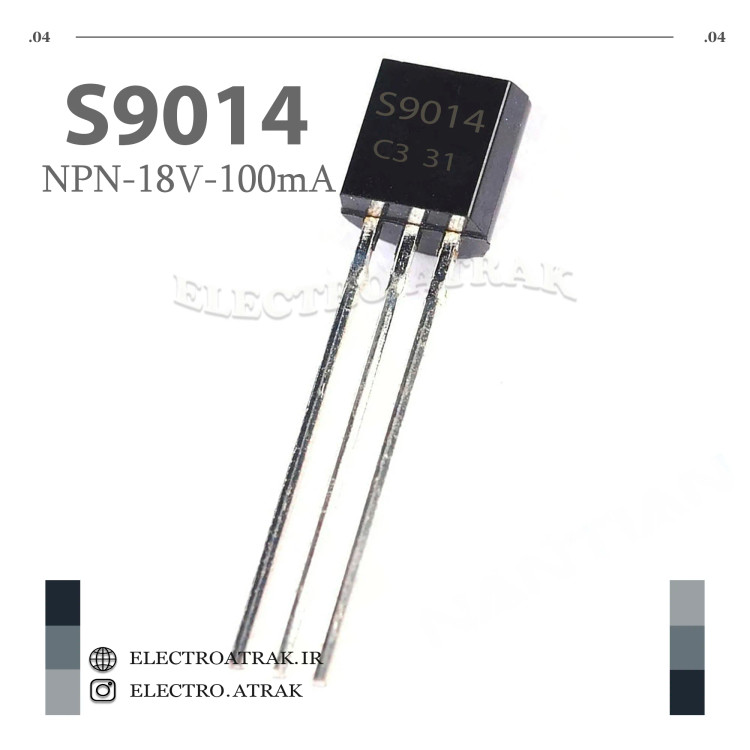

ترانزیستور NPN منفی S9014
TERANSISTOR NPN S9014
مشخصات
حداکثر ولتاژ قابل تحمل
18 ولت
حداکثر جریان قابل تحمل
100 میلی آمپر
پکیج
TO-92
نوع کانال
منفی NPN
توضیحات
مشخصات اصلی CS9014:
نوع ترانزیستور: NPN
پکیج: TO-92
حداکثر ولتاژ کلکتور-امیتر (V_CE): حدود 50 ولت
حداکثر جریان کلکتور (I_C): حدود 1 آمپر
حداکثر توان (P_MAX): حدود 625 میلی وات
تقویتکننده بهره (h_FE): معمولاً در بازه 100 تا 300
نقد و بررسی
شما عزیزان می نوانید برای تهیه و یا مشاهده ترانزیستور نوع IGBT ، ماسفت ، ترایاک ها ، BJT های PNP و NPN کلیک کنید.
ترانزیستور CS9014 یک ترانزیستور NPN است که معمولاً در پکیج TO-92 عرضه میشود. این ترانزیستور به طور گسترده در کاربردهای عمومی تقویت کننده و سوئیچینگ استفاده میشود.
کاربردها:
تقویت سیگنالهای کوچک
سوئیچینگ در مدارهای الکترونیکی
راهاندازی رلهها و LEDها
به عنوان سوییچ در مدارهای قدرت کم
نکات مهم :
جایگزینی: CS9014 معمولاً با ترانزیستورهایی مانند 2N3904 یا 2N2222 قابل تعویض است، اما توجه داشته باشید که برای اطمینان از تطابق مشخصات الکتریکی، دیتاشیتهای مربوط به هر ترانزیستور را بررسی کنید.
نحوه اتصال: در پکیج TO-92، ترتیب پایهها معمولا به این شکل است:
پایه 1: بیس (B)
پایه 2: جمعکننده ©
پایه 3: امیتر (E)
شما عزیزان می توانید جهت اطلاعات و توضیحات بیشتر با کارشناسان فروشگاه الکترونیک اترک از طریق واتساپ ، تلگرام ، ایتا و روبیکا ارتباط حاصل نموده و سپس محصولات رو با خیالی آسوده تهیه نمایید.
