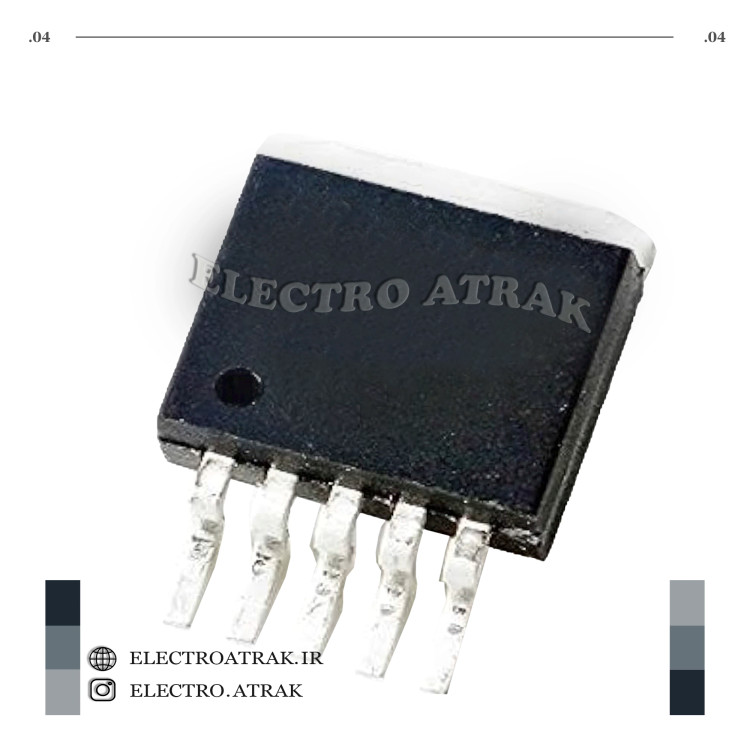

رگولاتور LM2575 پکیج SMD

معرفی رگولاتور سوئیچینگ LM2575

LM2575 یک رگولاتور سوئیچینگ کاهنده (Buck) است که توسط شرکت Texas Instruments ساخته شده و به عنوان یک رگولاتور با فرکانس سوئیچینگ پایین‌تر و جریان خروجی کمتر نسبت به LM2596 شناخته می‌شود. این رگولاتور برای تبدیل ولتاژ ورودی بالاتر به ولتاژ خروجی پایین‌تر با راندمان خوب طراحی شده است. LM2575 در سه نوع ولتاژ خروجی ثابت 5 ولت، 12 ولت و قابل تنظیم (Adjustable) عرضه می‌شود و به دلیل سادگی استفاده و هزینه پایین در بسیاری از کاربردهای الکترونیکی که نیاز به منبع تغذیه DC با جریان متوسط دارند، مورد استفاده قرار می‌گیرد.
مشخصات کلی LM2575

    نوع: رگولاتور سوئیچینگ کاهنده (Buck Converter).
    تکنولوژی: سوئیچینگ (Switching Regulator).
    خروجی: موجود در مدل‌های با خروجی ثابت 5 ولت و 12 ولت و همچنین مدل قابل تنظیم (Adjustable).
    ولتاژ ورودی: تا 40 ولت (حداکثر).
    جریان خروجی: 1 آمپر (حداکثر).
    فرکانس سوئیچینگ: 52 کیلوهرتز (معمولاً).
    راندمان بالا: راندمان معمولاً بالای 70 درصد در بار نامی.
    پکیج: SMD (SO-8, TO-263).
    حفاظت‌ها: حفاظت در برابر اتصال کوتاه و اضافه دما.
    تعداد پین: 5 یا 8 پین (بسته به پکیج).

مدل‌های مختلف LM2575 و کاربردها
1. LM2575-5.0 (5V Fixed Output)

    ولتاژ خروجی ثابت: 5 ولت.
    کاربردها: تغذیه مدارهای دیجیتال، میکروکنترلرها، سنسورها، و سایر قطعات الکترونیکی که نیاز به ولتاژ 5 ولت و جریان تا 1 آمپر دارند.

2. LM2575-12 (12V Fixed Output)

    ولتاژ خروجی ثابت: 12 ولت.
    کاربردها: تغذیه مدارهای آنالوگ، درایورهای موتورهای کوچک، رله‌ها، و سایر قطعاتی که نیاز به ولتاژ 12 ولت و جریان تا 1 آمپر دارند.

3. LM2575-ADJ (Adjustable Output)

    ولتاژ خروجی قابل تنظیم: ولتاژ خروجی از 1.23 ولت تا 37 ولت (با استفاده از مقاومت خارجی).
    کاربردها: تغذیه مدارهای خاص با ولتاژهای مورد نیاز مختلف و جریان تا 1 آمپر، مدارهای آزمایشی و آزمایشگاهی، مدارهایی که نیاز به ولتاژهای غیر استاندارد دارند.
