معرفی رگولاتور سوئیچینگ LM2576

LM2576 یک رگولاتور سوئیچینگ کاهنده (Buck) است که توسط شرکت Texas Instruments ساخته شده و به عنوان یک رگولاتور با جریان خروجی بالاتر نسبت به LM2575 شناخته می‌شود. این رگولاتور برای تبدیل ولتاژ ورودی بالاتر به ولتاژ خروجی پایین‌تر با راندمان بالا طراحی شده است. LM2576 نیز مانند LM2575 در سه نوع ولتاژ خروجی ثابت 5 ولت، 12 ولت و قابل تنظیم (Adjustable) عرضه می‌شود و به دلیل کارایی بالا، سادگی استفاده و جریان خروجی بیشتر در بسیاری از کاربردهای الکترونیکی که نیاز به منبع تغذیه DC با جریان بالاتر دارند، مورد استفاده قرار می‌گیرد.

مدل‌های مختلف LM2576 و کاربردها

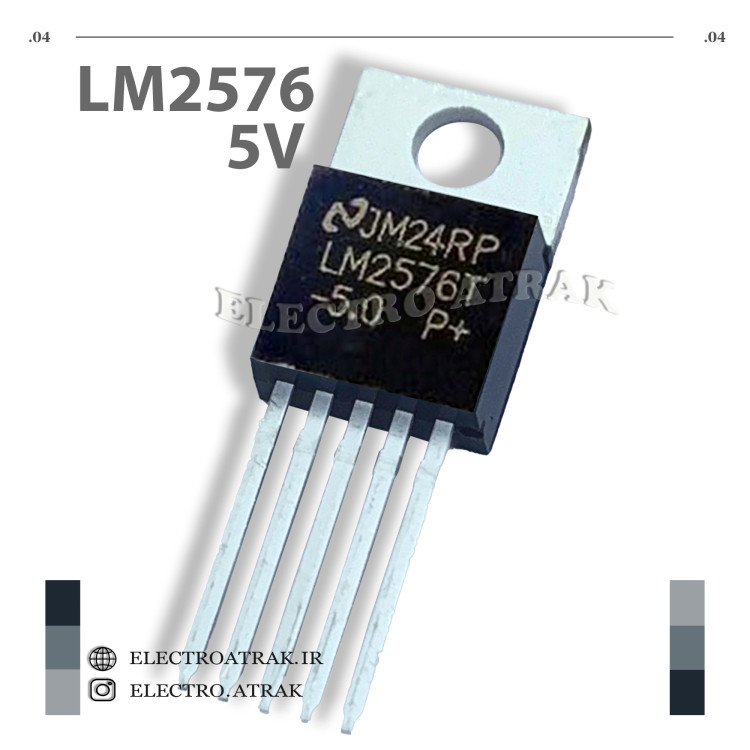

1. LM2576-5.0 (5V Fixed Output)

    ولتاژ خروجی ثابت: 5 ولت.
    کاربردها: تغذیه مدارهای دیجیتال با جریان بالاتر، میکروکنترلرها، سنسورها، و سایر قطعات الکترونیکی که نیاز به ولتاژ 5 ولت و جریان تا 3 آمپر دارند.

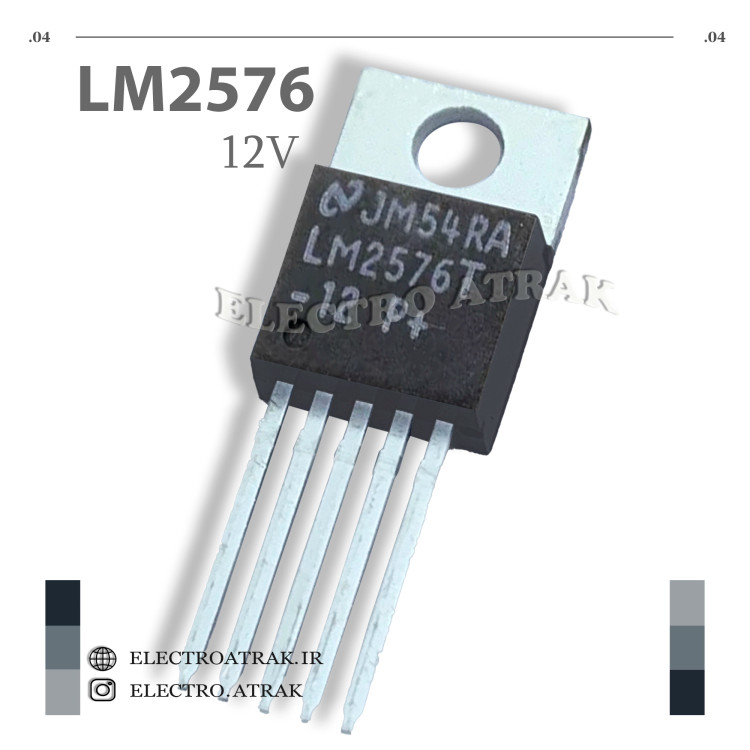

2. LM2576-12 (12V Fixed Output)

    ولتاژ خروجی ثابت: 12 ولت.
    کاربردها: تغذیه مدارهای آنالوگ با جریان بالاتر، درایورهای موتورهای کوچک، رله‌ها، و سایر قطعاتی که نیاز به ولتاژ 12 ولت و جریان تا 3 آمپر دارند.

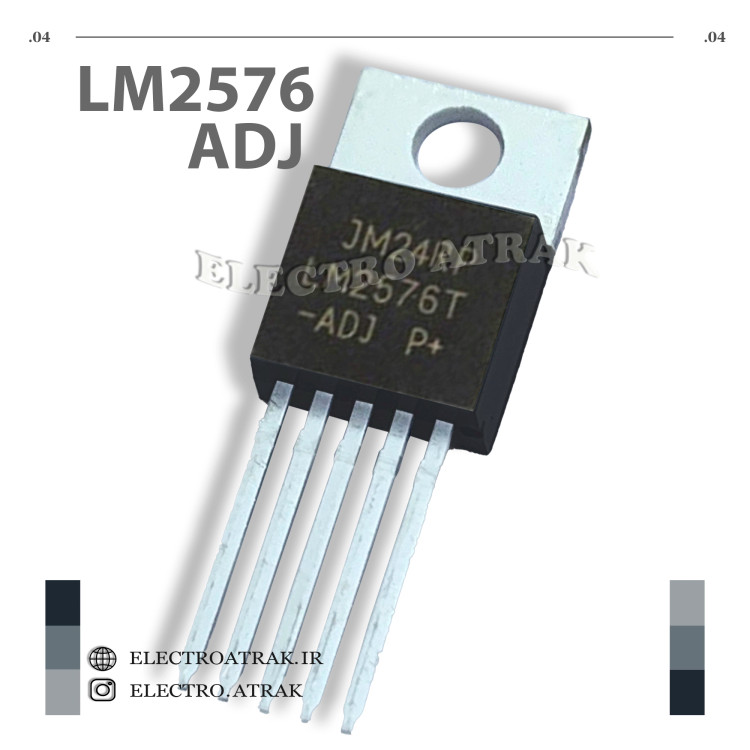

3. LM2576-ADJ (Adjustable Output)

    ولتاژ خروجی قابل تنظیم: ولتاژ خروجی از 1.23 ولت تا 37 ولت (با استفاده از مقاومت خارجی).
    کاربردها: تغذیه مدارهای خاص با ولتاژهای مورد نیاز مختلف و جریان تا 3 آمپر، مدارهای آزمایشی و آزمایشگاهی، مدارهایی که نیاز به ولتاژهای غیر استاندارد و جریان بالا دارند.

مزایای رگولاتور سوئیچینگ LM2576
    جریان خروجی بالاتر: قادر به تأمین جریان خروجی تا 3 آمپر، که نسبت به LM2575 بیشتر است.
    راندمان بالا: راندمان بالا در مقایسه با رگولاتورهای خطی.
    قابلیت تنظیم: مدل قابل تنظیم (ADJ) امکان تنظیم ولتاژ خروجی را فراهم می‌کند.
    سادگی استفاده: نیاز به قطعات جانبی کمتری دارد و به راحتی در مدار قرار می‌گیرد.
    حفاظت‌ها: دارای حفاظت در برابر اتصال کوتاه و اضافه دما.
    هزینه کم: قیمت مناسب و در دسترس بودن.
    محدوده ولتاژ ورودی گسترده: قابلیت پذیرش ولتاژ ورودی تا 40 ولت.

ویژگی های و کاربرد ها :

1.     رگولاتورهای ساده و با کارایی بالا (باک).
2.     تنظیم کننده کارآمد برای مدارات خطی
3.     مدارات سوئیچینگ
4.     مبدل های مثبت به منفی (Buck-Boost)
5.     مبدل های مرحله به بالا منفی
6.     منبع تغذیه برای شارژرهای باتری
