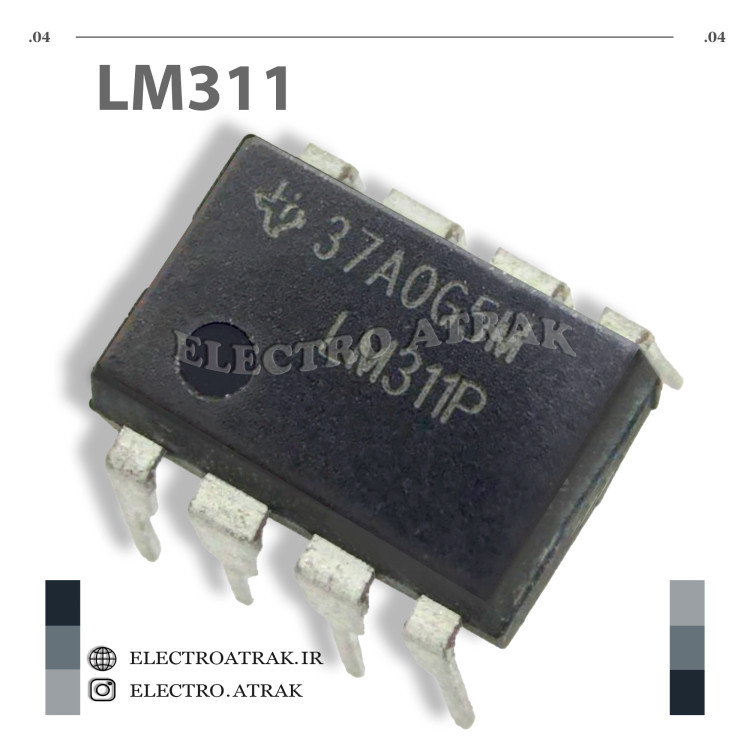

تراشه آیسی آپ - امپ LM311

شما عزیزان می توانید برای مشاهده اطلاعات فنی یا خرید دیگر آیسی و تراشه های نوع حافظه ،  مبدل ADC و DAC و TTL ((74XX)) و  CMOS ((40XX)) و آپ-امپ و اپتوکوپلر و اپتوکانتر و سوئیچینگ و درایور LCD و تاچ و صوت و آمپلی فایر و درایور و واسط و شبکه و تایمر و پالس و رم ، فلش و سایر تراشه ها کلیک کنید.

• معرفی تراشه آپ-امپ LM311

آیسی LM311 یک تراشه مقایسه‌کننده ولتاژ تک‌گانه با سرعت بالا است. اگرچه از نظر ظاهری شبیه به آپ-امپ‌ها است، اما کاربرد اصلی آن مقایسه دو ولتاژ ورودی و تولید خروجی دیجیتال است. این تراشه به دلیل سرعت بالا، دقت مناسب، و قابلیت انعطاف‌پذیری در بسیاری از کاربردهای الکترونیکی به کار می‌رود. LM311 معمولاً در پکیج‌های DIP-8، SOIC-8 و برخی پکیج‌های دیگر عرضه می‌شود.

• نحوه کارکرد مقایسه‌کننده LM311

مقایسه‌کننده ولتاژ LM311 دو ولتاژ ورودی را با یکدیگر مقایسه می‌کند و خروجی بر اساس نتیجه این مقایسه تغییر می‌کند:

    مقایسه ولتاژ: اگر ولتاژ ورودی غیرمعکوس‌کننده (+) بزرگتر از ولتاژ ورودی معکوس‌کننده (-) باشد، خروجی (در حالت استفاده از مقاومت Pull-up) در سطح بالا (High) قرار می‌گیرد.
    مقایسه ولتاژ: اگر ولتاژ ورودی غیرمعکوس‌کننده (+) کوچکتر از ولتاژ ورودی معکوس‌کننده (-) باشد، خروجی (در حالت استفاده از مقاومت Pull-up) در سطح پایین (Low) قرار می‌گیرد.

• کاربردهای تراشه LM311

    مقایسه‌کننده ولتاژ: اصلی‌ترین کاربرد، مقایسه دو ولتاژ و تولید خروجی دیجیتال.
    تشخیص عبور از صفر: استفاده برای تشخیص زمان عبور سیگنال از سطح صفر.
    مدارهای نوسان‌ساز: استفاده به عنوان بخشی از مدارهای نوسان‌ساز (مانند اسیلاتورهای ریلکسیشن).
    مدارهای تشخیص سطح ولتاژ: تشخیص زمان رسیدن ولتاژ به یک سطح مشخص.
    مدارهای آشکارساز: آشکارسازهای سیگنال، نور یا دما.
    مدارهای مبدل آنالوگ به دیجیتال: به عنوان بخشی از مدارهای مبدل آنالوگ به دیجیتال (ADC).
    کنترل کننده‌های صنعتی: در مدارهای کنترلی صنعتی برای تشخیص سطوح ولتاژ و تولید سیگنال‌های کنترلی.
    مدارهای حفاظتی: در مدارهای حفاظتی برای تشخیص ولتاژهای غیرمجاز.
    مدارهای آشکارساز پالس: آشکارسازی پالس‌های با عرض کم.

شما عزیزان می توانید جهت اطلاعات و توضیحات بیشتر با کارشناسان فروشگاه الکترونیک اترک  از طریق واتساپ ، تلگرام ، ایتا و روبیکا ارتباط حاصل نموده و سپس محصولات رو با خیالی آسوده تهیه نمایید.
