تراشه درایور ULN2804

شما عزیزان می توانید برای مشاهده اطلاعات فنی یا خرید دیگر آیسی و تراشه های نوع حافظه ،  مبدل ADC و DAC و TTL ((74XX)) و  CMOS ((40XX)) و آپ-امپ و اپتوکوپلر و اپتوکانتر و سوئیچینگ و درایور LCD و تاچ و صوت و آمپلی فایر و درایور و واسط و شبکه و تایمر و پالس و رم ، فلش و سایر تراشه ها کلیک کنید.

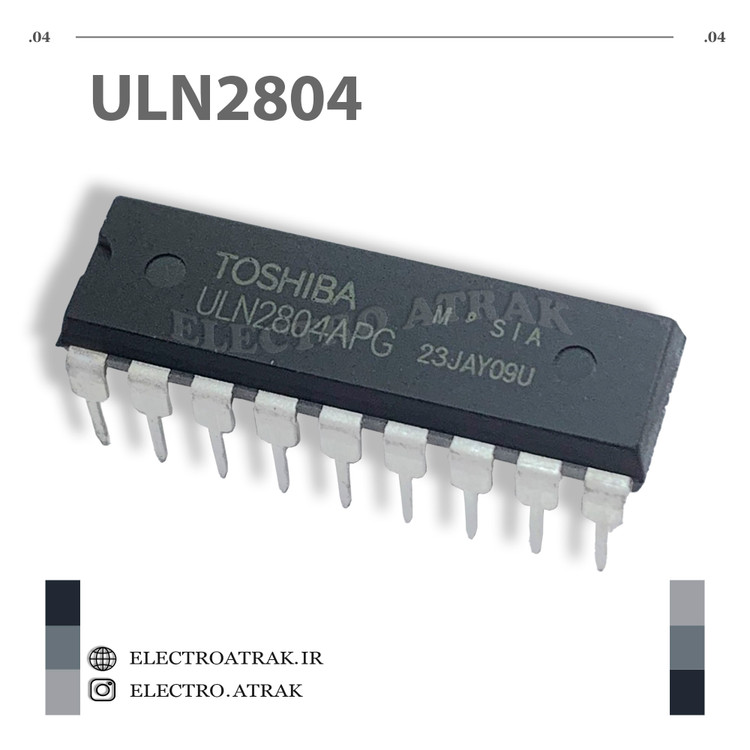

معرفی تراشه درایور ULN2804

 آیسی ULN2804 یک تراشه درایور چندکاناله قوی است که به‌طور ویژه برای کنترل بارهای inductive مانند رله‌ها، موتورهای DC، و لامپ‌ها طراحی شده است. این IC شامل 8 کانال مستقل است و برای استفاده با سطوح ولتاژ logic CMOS طراحی شده است، که آن را از ULN2803 مجزا می‌سازد که مخصوص TTL است.

• ویژگی‌ها و مشخصات

1.     تعداد کانال‌ها: ULN2804 دارای 8 کانال درایور فرستنده (Darlington) است که هر یک به‌طور مستقل می‌توانند یک بار را کنترل کنند.
2.     ولتاژ کاری: این تراشه تا 50 ولت را تحمل می‌کند و برای بسیاری از کاربردهای صنعتی و خانگی مناسب است.
3.     جریان خروجی: هر کانال ULN2804 قادر به ارائه جریانی تا 500 میلی‌آمپر است، و با یکدیگر می‌توانند حجم بالایی از بارها را هدایت کنند.
4.     حفاظت داخلی: دیودهای حفاظت داخلی موجود هستند که تراشه را در برابر برگشت ولتاژ ناشی از بارهای inductive محافظت می‌کنند.
5.     سازگاری با CMOS: ULN2804 به‌ویژه برای استفاده با سیگنال‌های منطقی CMOS طراحی شده و می‌تواند به طور مؤثری با این سطوح ولتاژ کار کند.

• کاربردها

1.     کنترل موتورها: در کاربردهایی که نیاز به کنترل دقیق و مؤثر موتورهای پله‌ای و DC دارند.
2.     کنترل رله‌ها: ایده‌آل برای پیاده‌سازی در مدارهای رله در سیستم‌های مختلف خانه هوشمند و صنعتی.
3.     روشنایی و تابلوها: کنترل لامپ‌های LED و دیگر سیستم‌های روشنایی، مخصوصاً در پروژه‌های نورپردازی و تبلیغاتی.

• پکیج‌ها

ULN2804 به‌طور معمول در انواع پکیج‌های DIP (Dual In-line Package) و SMD (Surface Mount Device) عرضه می‌شود که هر کدام مناسب برای کاربردهای مشخص است.
نتیجه‌گیری

شما عزیزان می توانید جهت اطلاعات و توضیحات بیشتر با کارشناسان فروشگاه الکترونیک اترک  از طریق واتساپ ، تلگرام ، ایتا و روبیکا ارتباط حاصل نموده و سپس محصولات رو با خیالی آسوده تهیه نمایید.
