حداکثر ولتاژ قابل تحمل
700 ولت
حداکثر جریان قابل تحمل
12 آمپر
نوع کانال
منفی NPN

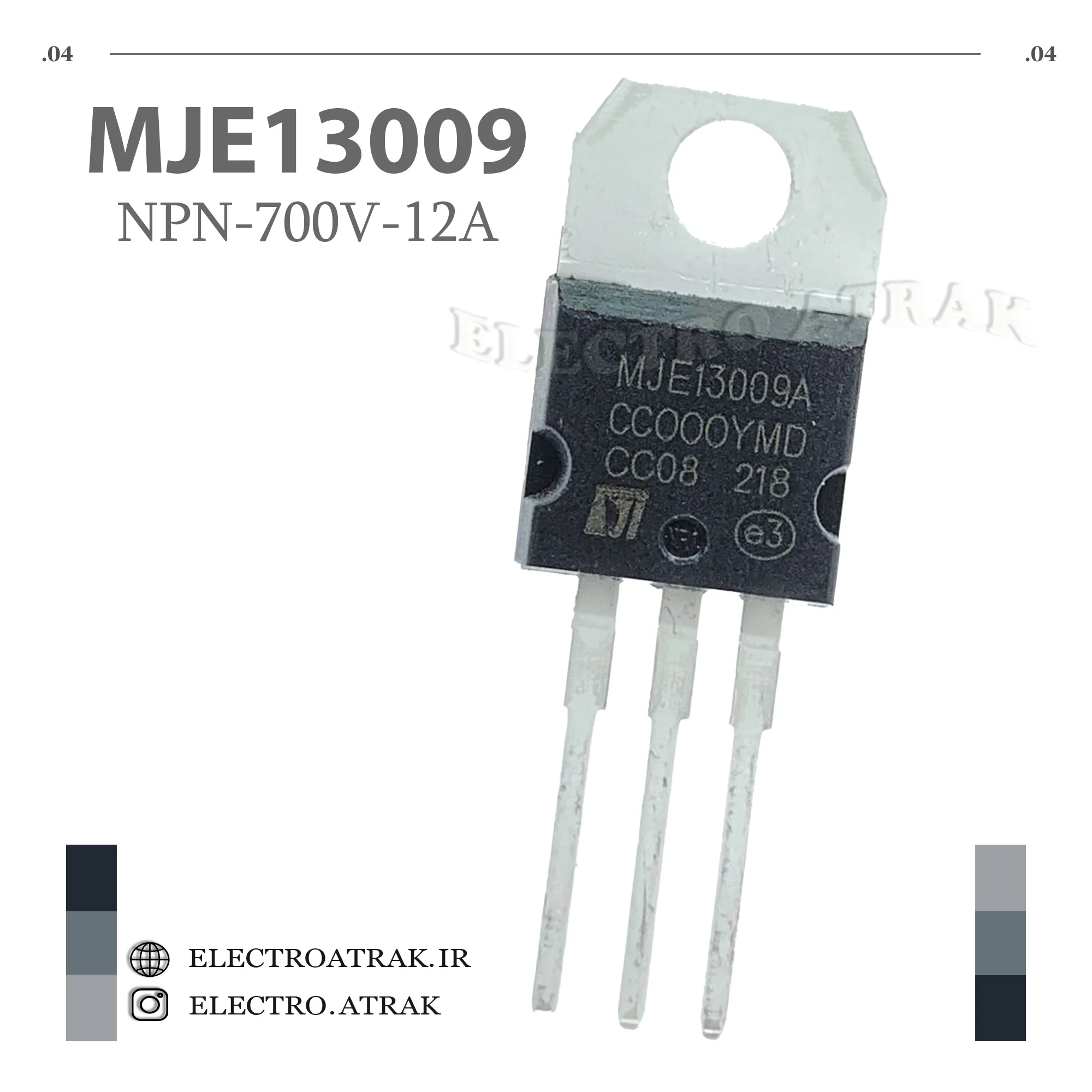

تعیین کننده نوع: MJE13009
جنس ترانزیستور: Si
قطبیت: NPN
حداکثر اتلاف توان کلکتور (Pc): 100 وات
حداکثر ولتاژ کلکتور-پایه |Vcb|: 700 ولت
حداکثر ولتاژ کلکتور-امیتر |Vce|: 400 ولت
حداکثر ولتاژ امیتر-پایه |Veb|: 9 ولت
حداکثر جریان گردآورنده |Ic max|: 12 A
حداکثر دمای اتصال عملیاتی (Tj): 150 درجه سانتیگراد
ظرفیت کلکتور (سی سی): 160 pF
نسبت انتقال جریان رو به جلو (hFE)، MIN: 8
شکل نویز، dB: -
بسته بندی: TO220

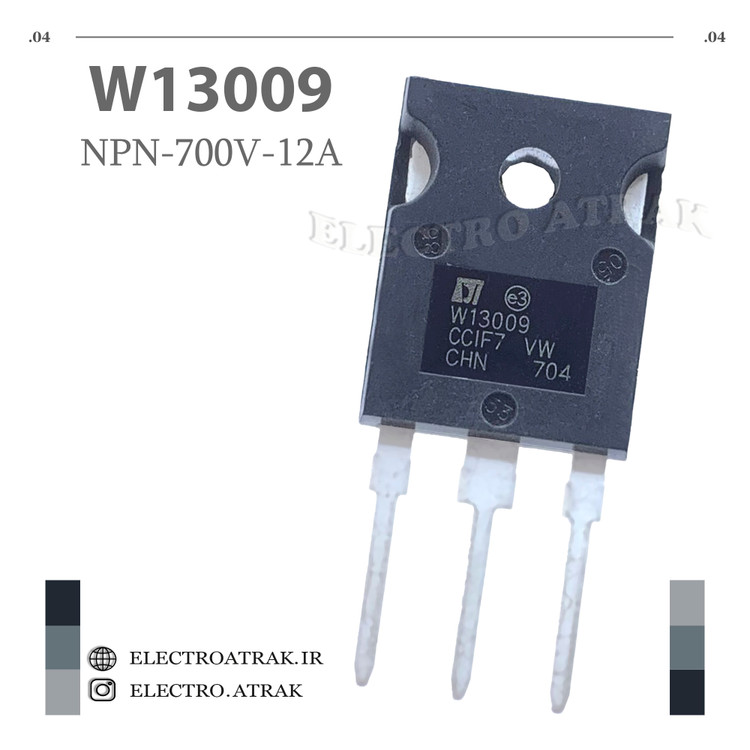

تعیین کننده نوع: STW13009
کد ترانزیستور SMD: W13009
جنس ترانزیستور: Si
قطبیت: NPN
حداکثر اتلاف توان کلکتور (Pc): 125 وات
حداکثر ولتاژ کلکتور-پایه |Vcb|: 700 ولت
حداکثر ولتاژ کلکتور-امیتر |Vce|: 400 ولت
حداکثر ولتاژ امیتر-پایه |Veb|: 12 ولت
حداکثر جریان گردآورنده |Ic max|: 12 A
حداکثر دمای اتصال عملیاتی (Tj): 150 درجه سانتیگراد
نسبت انتقال جریان رو به جلو (hFE)، MIN: 10
شکل نویز، dB: -
بسته بندی: TO247
شما عزیزان می نوانید برای تهیه و یا مشاهده ترانزیستور نوع IGBT ، ماسفت ، ترایاک ها ، BJT های PNP و NPN کلیک کنید.
ترانزیستور MJE13009 یک ترانزیستور NPN قدرت است که قادر به تحمل ولتاژ تا 700 ولت و جریان تا 12 آمپر میباشد. طراحی این ترانزیستور برای مدارهای سوئیچینگ و منابع تغذیه با کارایی بالا مناسب است.
مشخصات و ویژگیها:
نوع ترانزیستور: NPN
مدل: MJE13009
حداکثر ولتاژ (V_CE): 700 ولت
حداکثر جریان (I_C): 12 آمپر
پکیج: TO-220
کاربردها:
منابع تغذیه سوئیچینگ: برای کاربردهای ولتاژ بالا و قدرت.
مدارهای سوئیچینگ قدرت: مناسب برای سوئیچینگ سریع.
درایورها و تقویتکنندههای قدرت: استفاده در درایورهای موتوری و تقویتکنندههای قدرت.
