ترانزیستور اورجینال 2N3904

شما عزیزان می نوانید برای تهیه و یا مشاهده ترانزیستور نوع IGBT ، ماسفت ، ترایاک ها ، BJT های PNP و NPN کلیک کنید.

ترانزیستور2N3904یک ترانزیستور NPN با کیفیت و کارایی بالا است که به طور گسترده در مدارهای الکترونیکی به منظور تقویت سیگنال و سوئیچینگ استفاده می‌شود. این ترانزیستور با حداکثر ولتاژ 40 ولت و جریان جمعی 200 میلی‌آمپر، گزینه‌ای مناسب برای کاربردهای عمومی و مختلف در الکترونیک می‌باشد. 2N3904 در پکیج‌های DIP و SMD عرضه می‌شود که امکان استفاده‌ آسان‌تر در طراحی‌های مختلف را فراهم می‌آورد.
مشخصات و ویژگی‌ها:

    نوع ترانزیستور: NPN
    حداکثر ولتاژ (V_CE): 40 ولت
    حداکثر جریان (I_C): 200 میلی‌آمپر
    پکیج‌ها:

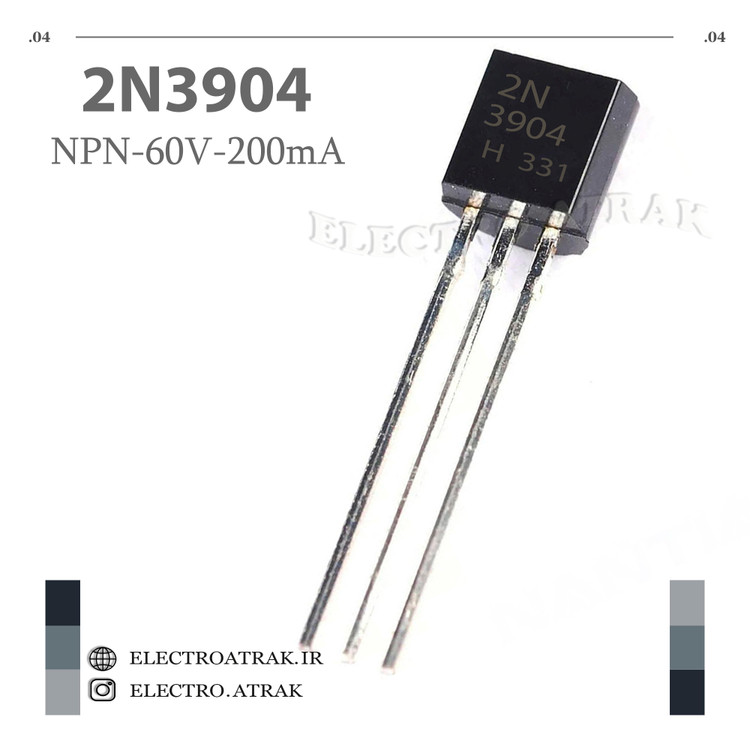

        DIP: طراحی مناسب برای نصب در مدارهای با دسترسی آسان.

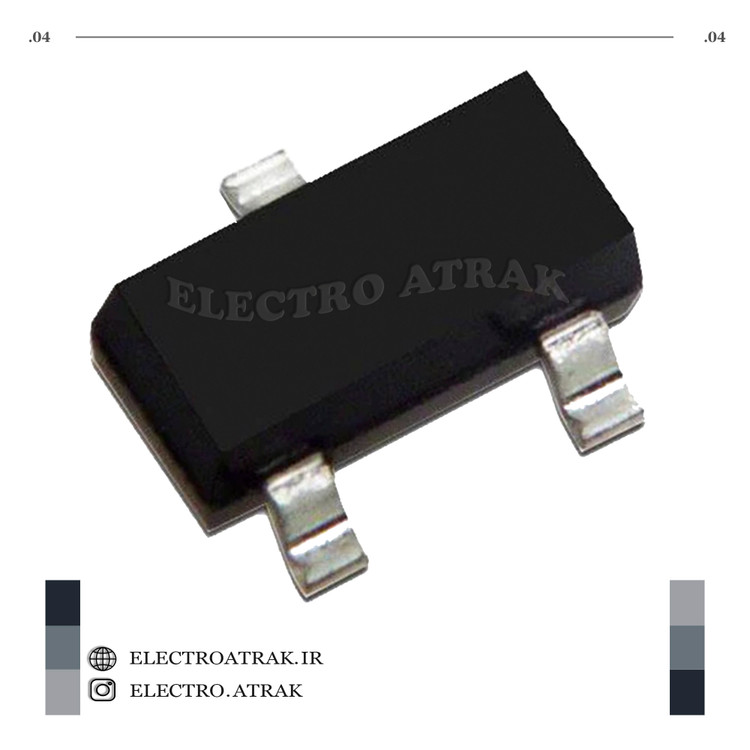

        SMD: برای نصب بر روی PCB‌ها با فضای کم.

کاربردها:

    تقویت‌کننده‌ها: به عنوان تقویت‌کننده در مدارهای صوتی و تصویری و بسیار زیاد دیگر استفاده می‌شود.
    سوئیچینگ: در مدارهای سوئیچینگ برای کنترل انواع بارها، از جمله LED‌ها و موتورها، به کار می‌رود.
    مدارهای کنترل: برای کنترل و راه‌اندازی رله‌ها و دیگر المان‌های کنترلی در مدارها.
    مدارهای تشخیص: در انواع سنسورها و مدارهای کاربردی که به تقویت سیگنال نیاز دارند.

مزایا:

    عملکرد پایدار: 2N3904 به دلیل طراحی بهینه و کیفیت ساخت بالا، عملکرد پایدار و قابل اعتمادی را ارائه می‌دهد.
    تنوع پکیج: با ارائه در دو نوع DIP و SMD، این ترانزیستور در پروژه‌ها و طراحی‌های مختلف به راحتی قابل استفاده است.
    قیمت مناسب: به عنوان یکی از ترانزیستورهای پرکاربرد در الکترونیک، معمولاً با قیمت قابل قبولی در دسترس است.

نام ترانزیستور: 2N3904
 جنس ترانزیستور: Si
 قطبیت: NPN
 حداکثر اتلاف توان کلکتور (Pc): 0.31 وات
 حداکثر ولتاژ کلکتور-پایه : 60 ولت
 حداکثر ولتاژ کلکتور-امیتر: 40 ولت
 حداکثر ولتاژ امیتر-پایه: 6 ولت
 حداکثر جریان جمع کننده | حداکثر |: 0.2 A
 حداکثر دمای اتصال عملیاتی (Tj): 135 درجه سانتیگراد
 فرکانس انتقال (فوت): 300 مگاهرتز
 ظرفیت کلکتور (سی سی): 4pF

 پکیج: TO92
