دستهبندی: ترانزیستور
حداکثر ولتاژ قابل تحمل: 60 ولت
حداکثر جریان قابل تحمل: 11 آمپر
پکیج: TO-220
نوع کانال: مثبت

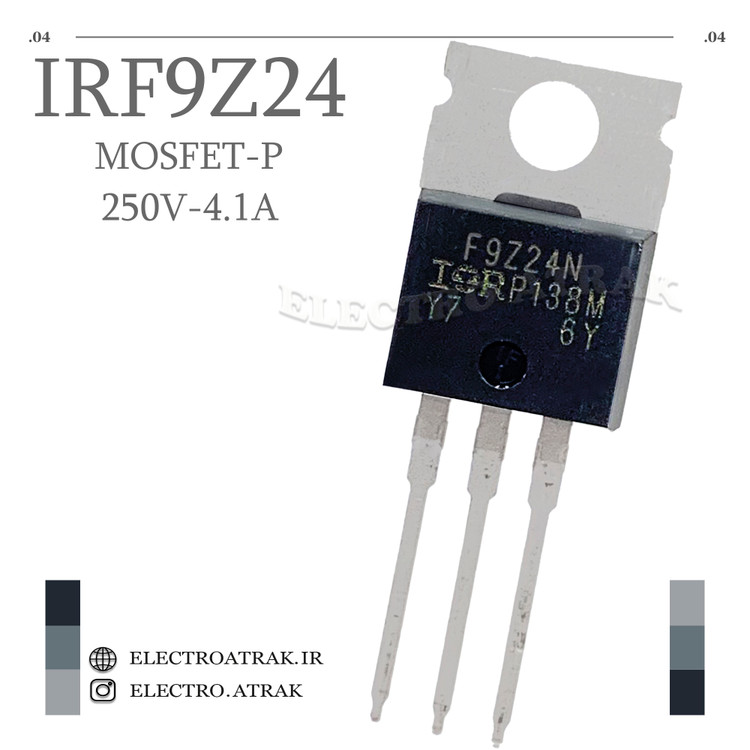

ترانزیستور ماسفت IRF9Z24
TERANSISTOR MOSFET IRF9Z24
برند:IR
کیفیت کالا
مشخصات
حداکثر ولتاژ قابل تحمل
60 ولت
حداکثر جریان قابل تحمل
11 آمپر
پکیج
TO-220
نوع کانال
مثبت
توضیحات
نام ترانزیستور: IRF9Z24
نوع ترانزیستور: ماسفت
نوع کانال کنترل: P -Channel
Pdⓘ - حداکثر اتلاف توان: 60 وات
|Vds|ⓘ - حداکثر ولتاژ منبع تخلیه: 60 ولت
|Vgs|ⓘ - حداکثر ولتاژ گیت منبع: 20 ولت
|Vgs(th)|ⓘ - حداکثر ولتاژ گیت آستانه: 4 ولت
|Id|ⓘ - حداکثر جریان تخلیه: 11 A
Tjⓘ - حداکثر دمای اتصال: 175 درجه سانتیگراد
Qgⓘ - شارژ کل گیت: 19 (حداکثر) nC
trⓘ - زمان افزایش: 68 nS
Cossⓘ - ظرفیت خروجی: 360 pF
Rdsⓘ - حداکثر مقاومت در حالت منبع تخلیه: 0.28 اهم
پکیج: TO220AB
نقد و بررسی
شما عزیزان می نوانید برای تهیه و یا مشاهده ترانزیستور نوع IGBT ، ماسفت ، ترایاک ها ، BJT های PNP و NPN کلیک کنید.
ترانزیستور ماسفت IRF9Z24 یک ترانزیستور P-Channel با ولتاژ تخلیه 60 ولت و جریان مداوم 11 آمپر است. طراحی آن در پکیج TO-220 نه تنها باعث بهبود مدیریت حرارت میشود بلکه امکان استفاده آسان در پروژههای متفاوت را فراهم میکند.
ویژگیها:
ولتاژ تخلیه (Vds): 60 ولت
جریان مداوم (Id): 11 آمپر
نوع: P-Channel
مقاومت در حالت روشن (Rds(on)): پایین (جهت مشاهده مقدار دقیق، به دیتاشیت مراجعه کنید)
پکیج: TO-220
کاربردها:
مدارهای سوئیچینگ: مناسب برای کاربردهای مانند منابع تغذیه سوئیچینگ (SMPS) و مبدلهای DC به DC.
کنترل موتورها: استفاده در درایوهای موتور DC و بارهای مقاومتی.
مدارهای عمومی: به کارگیری در سیستمهای کنترل و اتوماسیون.
شما عزیزان می توانید جهت اطلاعات و توضیحات بیشتر با کارشناسان فروشگاه الکترونیک اترک تماس حاصل نموده و سپس محصولات رو با خیالی آسوده تهیه نمایید.
