حداکثر ولتاژ قابل تحمل
60 ولت
حداکثر جریان قابل تحمل
1.5 آمپر
نوع کانال
مثبت
پکیج
TO-126

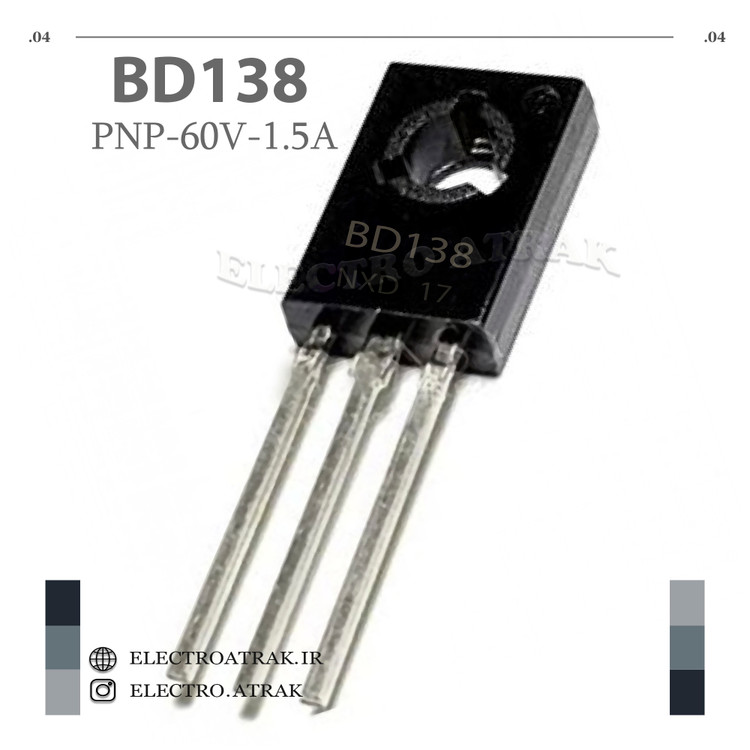

نام ترانزیستور : BD138
جنس ترانزیستور: Si
کانال : PNP
حداکثر اتلاف توان کلکتور (Pc): 12 وات
حداکثر ولتاژ کلکتور-پایه |Vcb|: 60 ولت
حداکثر ولتاژ کلکتور-امیتر |Vce|: 60 ولت
حداکثر ولتاژ امیتر-پایه |Veb|: 5 ولت
حداکثر جریان گردآورنده |Ic max|: 1 A
حداکثر دمای اتصال عملیاتی (Tj): 150 درجه سانتیگراد
فرکانس انتقال (فوت): 50 مگاهرتز
بسته بندی: TO126
شما عزیزان می نوانید برای تهیه و یا مشاهده ترانزیستور نوع IGBT ، ماسفت ، ترایاک ها ، BJT های PNP و NPN کلیک کنید.
ترانزیستور BD138 از نوع PNP یکی از اجزای کلیدی در طراحی مدارهای الکترونیکی محسوب میشود. این ترانزیستور به سبب ویژگیهای فنی مناسب و قابلیت تحمل ولتاژ و جریان بالا، در کاربردهای مختلف تقویت سیگنال و سوئیچینگ مورد استفاده قرار میگیرد.
ویژگیهای کلیدی
مدل: BD138
نوع: PNP
ولتاژ مجاز: 60 ولت
جریان مجاز: 1.5 آمپر
پکیج: TO-126
بهره جریان (hFE): معمولاً بین 20 تا 150
کاربردها
تقویتکنندههای صوتی: بهکارگیری در سیستمهای صوتی برای تقویت سیگنالهای ورودی.
مدارات سوئیچینگ: استفاده برای کنترل بارهای الکترونیکی و مدارات توان بالا.
مدارات قدرت: مناسب برای طراحی منابع تغذیه و مدارات کنترل موتورها.
مزایای ترانزیستور BD138
تحمل ولتاژ بالا: امکان کارکرد در ولتاژ حداکثر 60 ولت، مناسب برای بسیاری از برنامههای صنعتی.
پکیج کاربرپسند: طراحی TO-126 باعث آسانی در نصب و کم占انی در فضای مدار میشود.
عملکرد پایدار و قابل اطمینان: اطمینان از عملکرد صحیح در شرایط کاری مختلف.
