دستهبندی: ترانزیستور
حداکثر ولتاژ قابل تحمل:45 ولت
حداکثر جریان قابل تحمل:1.5 آمپر
نوع کانال:منفی
پکیج:TO-126

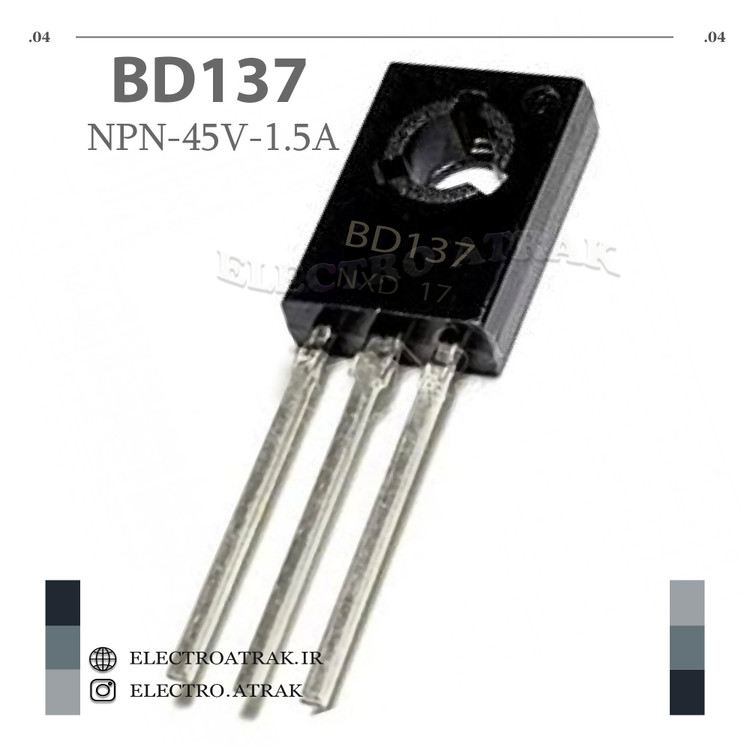

ترانزیستور BD137 نوع NPN پکیج TO-126
TERANSISTOR BD137 NPN 45V 1.5A TO-126
برند:NXP
مشخصات
حداکثر ولتاژ قابل تحمل
45 ولت
حداکثر جریان قابل تحمل
1.5 آمپر
نوع کانال
منفی
پکیج
TO-126
توضیحات
نام : BD137
جنس ترانزیستور: Si
قطبیت: NPN
حداکثر اتلاف توان کلکتور : 12 وات
حداکثر ولتاژ کلکتور-پایه: 60 ولت
حداکثر ولتاژ کلکتور-امیتر: 60 ولت
حداکثر ولتاژ امیتر-پایه: 5 ولت
حداکثر جریان گردآورنده : 1A
حداکثر دمای اتصال عملیاتی (Tj): 150 درجه سانتیگراد
فرکانس انتقال (فوت): 50 مگاهرتز
بسته بندی: TO126
نقد و بررسی
شما عزیزان می نوانید برای تهیه و یا مشاهده ترانزیستور نوع IGBT ، ماسفت ، ترایاک ها ، BJT های PNP و NPN کلیک کنید.
ترانزیستور BD137 از نوع NPN یکی از اجزای پرتکرار در طراحی مدارهای الکترونیکی است. این ترانزیستور به دلیل ویژگیهای مطلوب و مشخصات فنی مناسب، به طور گسترده در کاربردهای تقویت سیگنال و سوئیچینگ مورد استفاده قرار میگیرد.
ویژگیهای کلیدی
مدل: BD137
نوع: NPN
ولتاژ مجاز: 45 ولت
جریان مجاز: 1.5 آمپر
پکیج: TO-126
بهره جریان (hFE): معمولاً بین 20 تا 150
کاربردها
تقویتکنندههای صوتی: مناسب برای تقویت سیگنالهای صوتی در سیستمهای صوتی.
مدارات سوئیچینگ: استفاده در مدارهایی برای کنترل بارهای الکتریکی.
مدارات قدرت: به کارگیری در منابع تغذیه و مدارهای کنترل موتورها.
مزایای ترانزیستور BD137
تحمل جریان بالا: توانایی تحمل حداکثر 1.5 آمپر، مناسب برای بارهای سنگین.
پکیج مناسب: طراحی TO-126 که به راحتی در مدارها نصب میشود.
عملکرد پایدار: دارای قابلیت اطمینان بالا که برای کاربردهای صنعتی و خانگی مورد پذیرش است.
حضور شما در الکترونیک اترک را گرامی میداریم و متعهد به ارائه بهترین محصولات و خدمات به شما هستیم. با ما همراه باشید و از تجربهای منحصر به فرد در خرید تجهیزات الکترونیکی بهرهمند شوید.
