دیود شاتکی 1N5822 | فروشگاه الکترونیک اترک

نوع دیود

SHOTTCKY

حداکثر ولتاژ قابل تحمل

40 ولت

حداکثر جریان قابل تحمل

3 آمپر

شما عزیزان میتوانید برای تهیه و یا مشاهده دیگر محصولات نظیر دیود شاتکی ، پل دیود ، دیود فست ، دیود زنر و دیود TVS کلیک کنید.

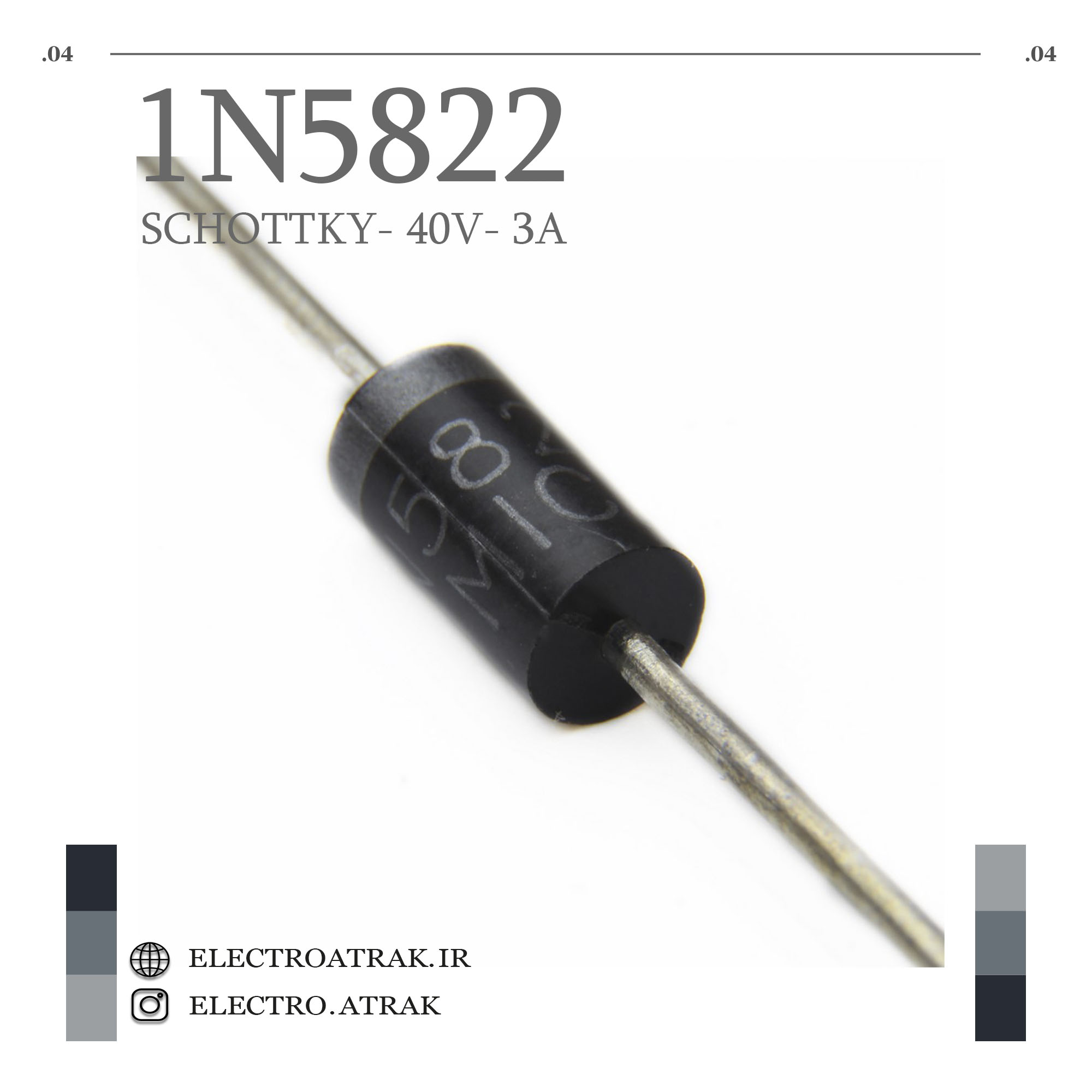

دیود شاتکی 1N5822

معرفی محصول: دیود شاتکی 1N5822 به عنوان یکی از پُرمصرف‌ترین دیودهای شاتکی، در کاربردهای مختلف الکترونیکی شناخته می‌شود. این دیود با افت ولتاژ بسیار کم و توانایی عبور جریان بالا، گزینه‌ای عالی برای مدارهایی است که نیاز به حداقل‌سازی تلفات انرژی و افزایش کارایی دارند.

مشخصات فنی:

    نوع: دیود شاتکی
    مدل: 1N5822
    ماکسیمم ولتاژ معکوس (VR): 40 ولت
    ماکسیمم جریان مستقیم (IF): 3 آمپر
    افت ولتاژ: حدود 0.3 ولت تا 0.5 ولت
    دمای کارکرد: -65 تا +125 درجه سانتی‌گراد
    بسته‌بندی: DO-201AD

ویژگی‌ها:

    افت ولتاژ کم: بهبود کارایی و کاهش تلفات انرژی در مدار
    ظرفیت جریان بالا: مناسب برای منابع تغذیه و اصلاح‌کننده‌های جریان
    سرعت سوئیچینگ بالا: بهینه برای کاربردهای فرکانس بالا

کاربردها:

    منابع تغذیه سوئیچینگ
    تنظیم‌کننده‌های ولتاژ
    سیستم‌های باتری و شارژر
    مدارات DC به DC

نکات نصب:

نصب دیود به‌گونه‌ای که از جهت‌بندی صحیح (قطب مثبت و منفی) اطمینان حاصل شود.
اطمینان از عدم عبور جریان بیش از ظرفیت دیود برای جلوگیری از آسیب.
