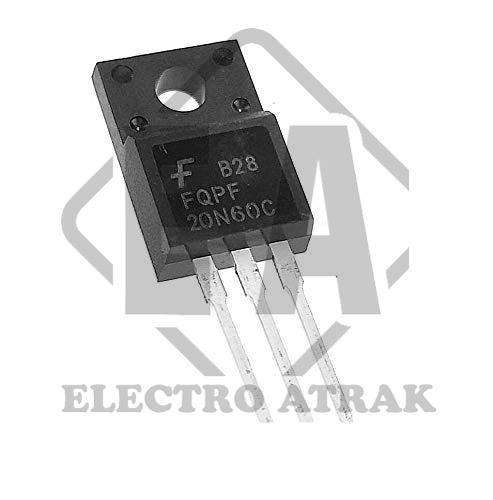

ترانزیستور 20N60

66,000 31%

45,360
مشخصات

عایق

دارد

توضیحات

ترانزیستور ماسفت یا MOSFET (مخفف عبارت Metal Oxide Semiconductor Field Effect Transistor) عنصری نیمه هادی است که به صورت گسترده برای اهداف سوئیچینگ و تقویت سیگنالهای الکترونیکی و الکترمکانیکی در برد ها استفاده می شود و به شدت مقرون به صرفه تر از روش های دیگر است.
این ترانزیستور دارای چهار پایانه‌ی منبع (S)، دروازه (G)، تخلیه (D) و بدنه (B) می باشد. ماسفت های قدرتی (power MOSFET) برای کنترل جریان و یا توان بالا در مدارها استفاده می شوند

نقد و بررسی

نام محصول: 20N60
 نوع ترانزیستور: ماسفت
 نوع کانال کنترل: N -Channel
 Pdⓘ - حداکثر اتلاف توان: 417 وات
 |Vds|ⓘ - حداکثر ولتاژ منبع تخلیه: 600 ولت
 |Vgs|ⓘ - حداکثر ولتاژ گیت منبع: 30 ولت
 |Vgs(th)|ⓘ - حداکثر ولتاژ گیت آستانه: 4.5 ولت
 |Id|ⓘ - حداکثر جریان تخلیه: 20 آمپر
 Tjⓘ - حداکثر دمای اتصال: 150 درجه سانتیگراد
 Qgⓘ - شارژ کل گیت: 61 nC
 trⓘ - زمان افزایش: 125 نانو ثانیه
 Cossⓘ - ظرفیت خروجی: 273 pF
 Rdsⓘ - حداکثر مقاومت در حالت منبع تخلیه: 0.37 اهم

 پکیج: TO-220
