دستهبندی: ترانزیستور
پکیج: TO-247
حداکثر آمپر قابل تحمل: 60A
حداکثر ولتاژ قابل تحمل: 1200V
نوع کانال IGBT: منفی

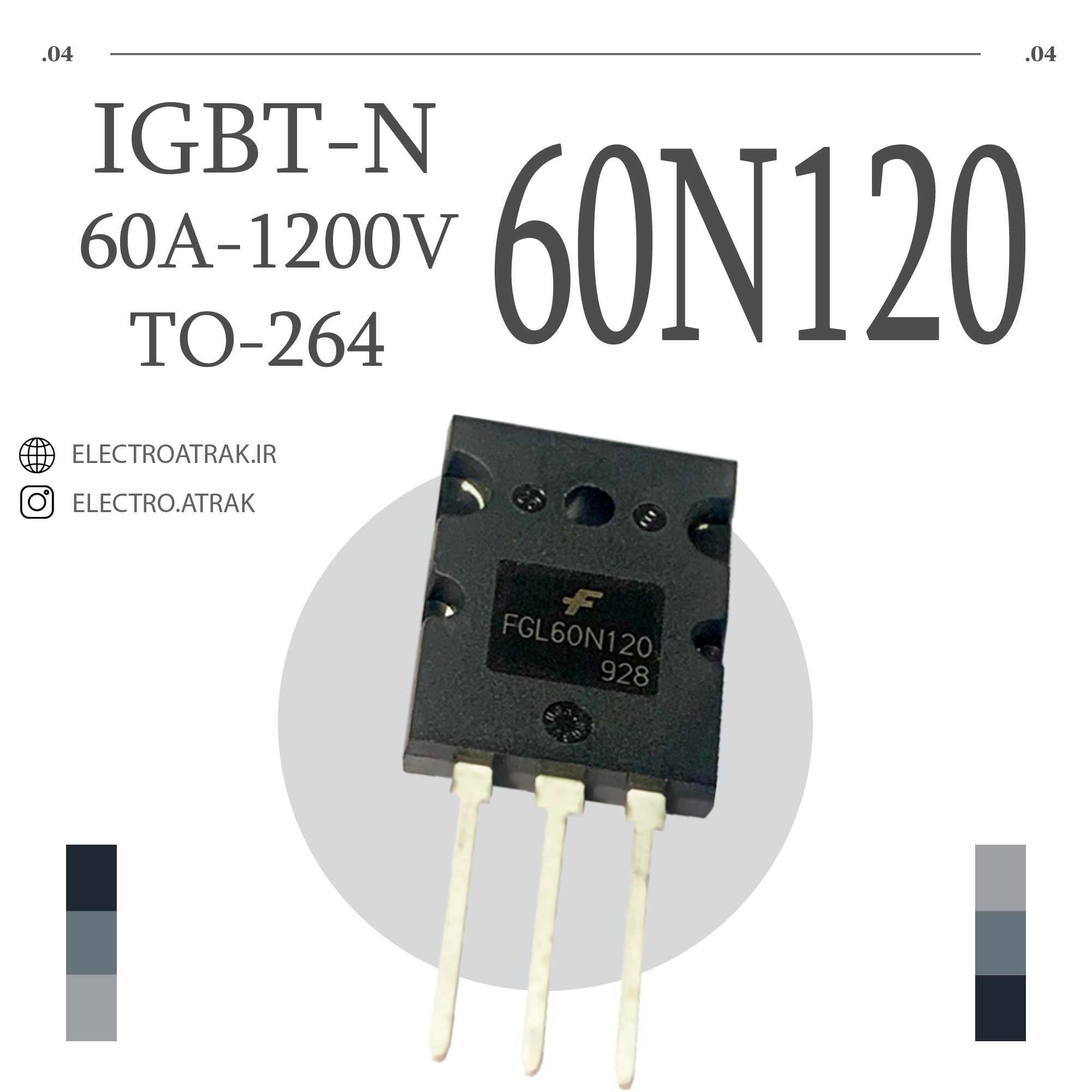

ترانزیستور IGBT/FGL 60N120 TO-247
TERANSISTOR IGBT FGL60N120
برند:ST
مشخصات
پکیج
TO-247
حداکثر آمپر قابل تحمل
60A
حداکثر ولتاژ قابل تحمل
1200V
نوع کانال IGBT
منفی
توضیحات
ترانزیستور IGBT مدل FGL60N120
ترانزیستور IGBT مدل FGL60N120 یکی از ارتقا یافتگان ترانزیستورها از نوع نیمههادی در بازار جهان و ایران است. این آی جی بی تی با ادغام ویژگیها و خصلت های ترانزیستورهای ماسفت (MOSFET) و ترانزیستورهای دو قطبی (BJT)، عملکرد فوق العاده ای را در انواع کاربردهای صنعتی و الکترونیکی و الکترومکانیکی در صنعت ارائه میدهد.
ویژگیها و مزایا:
راندمان بالا: ترانزیستور IGBT ش با راندمان بالا و کاهش تلفات توان، مناسب ترین انتخاب برای سیستمهای قدرت و مبدلهای فرکانس و سوییچینگ است.
توانایی مدیریت جریانهای بالا: این مدل توانایی مدیریت جریانهای بالا با سرعت سوئیچینگ سریع را دارد، که آن را برای کاربردهای صنعتی سنگین ایدهآل میسازد.
ولتاژ شکست بالا: ترانزیستور ش با ولتاژ شکست بالا امکان استفاده در مدارهای با ولتاژهای بالا را فراهم میکند.
پایداری حرارتی: عملکرد پایدار در دماهای بالا، IGBT ش را به گزینهای مناسب برای محیطهای صنعتی سخت تبدیل کرده است.
کاربردها:
مبدلهای فرکانس: مدل IGBT ش در مبدلهای فرکانس برای کنترل سرعت موتورهای AC و DC مورد استفاده مهندسین قرار میگیرد.
منابع تغذیه سوئیچینگ: این ترانزیستور برای کاهش تلفات و افزایش راندمان در منابع تغذیه سوئیچینگ به کار گرفته میشود.
اینورترهای فتوولتائیک: مدل ش به عنوان سوئیچ قدرت در اینورترهای خورشیدی برای تبدیل انرژی DC به AC به کار میرود.
سیستمهای UPS و برق اضطراری: در سیستمهای برق اضطراری (UPS)، IGBT ش به منظور تأمین برق پایدار و بدون وقفه استفاده میشود.
نقد و بررسی
شما عزیزان می نوانید برای تهیه و یا مشاهده ترانزیستور نوع IGBT ، ماسفت ، ترایاک ها ، BJT های PNP و NPN کلیک کنید.
نام ترانزیستور: FGL60N120
نوع ترانزیستور : IGBT + Anti-Parallel ( ترکیب IGBT و دیودهای Anti-Parallel باعث بهبود عملکرد، ایمنی و پایداری مدارهای قدرت میشود. در حالی که IGBT مسئول کنترل جریان با ولتاژ بالا است، دیود Anti-Parallel از آسیبهای ناشی از جریان معکوس جلوگیری میکند.)
نوع کانال آی جی بی تی : منفی (N - CHANNEL)
حداکثر توان اتلاف: 420 وات
حداکثر ولتاژ کلکتور-امیتر: 1200 ولت
حداکثر ولتاژ گیت-امیتر: 30 ولت
حداکثر جریان جمع کننده: 60 آمپر
ولتاژ اشباع کلکتور-امیتر، نوع: 1.7 ولت
حداکثر ولتاژ آستانه : 6.5 ولت
حداکثر دمای محل اتصال: 150 درجه
زمان افزایش، نوع: 30 nS
ظرفیت خروجی، نوع: 215pF
شارژ کل گیت، نوع: 230nC
بسته بندی: TO247
شما عزیزان می توانید جهت اطلاعات و توضیحات بیشتر با کارشناسان فروشگاه الکترونیک اترک از طریق واتساپ ، تلگرام ، ایتا و روبیکا ارتباط حاصل نموده و سپس محصولات رو با خیالی آسوده تهیه نمایید.
