پکیج: TO-220F
جنس: عایق
نوع کانال ماسفت: منفی
حداکثر ولتاژ قابل تحمل: 600V

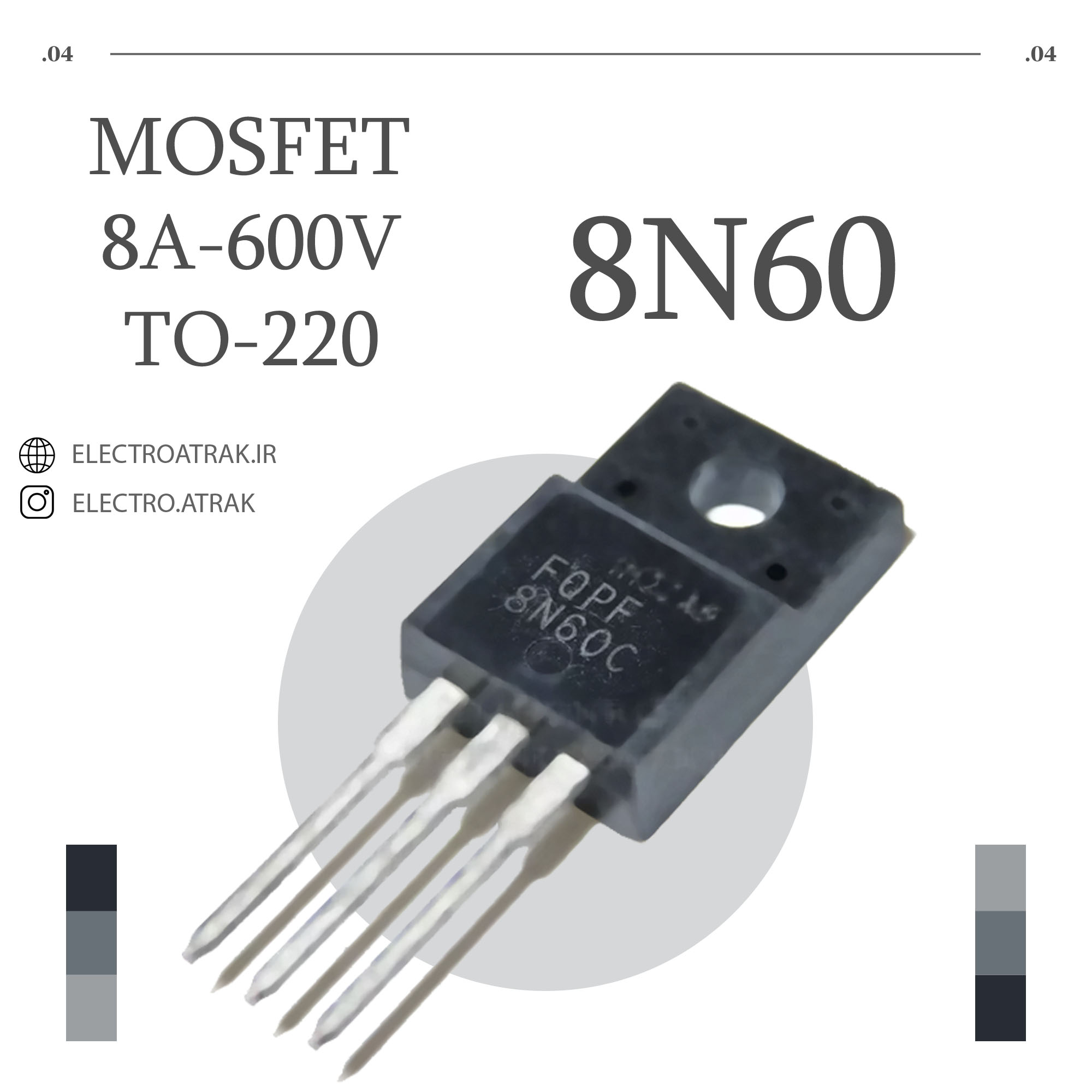

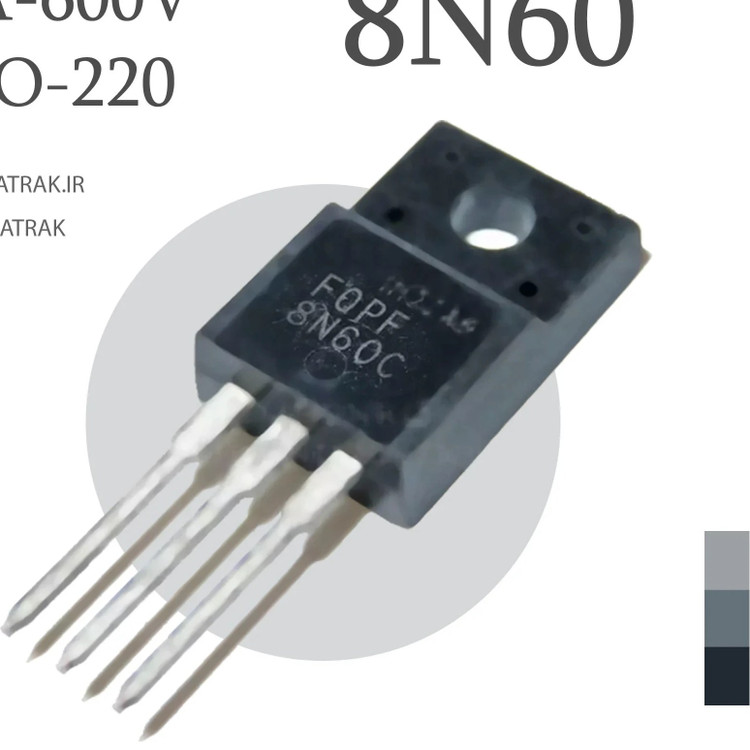

ترانزیستور ماسفت 8N60 برند ST
TERANSISTOR MOSFET 8N60
برند:ST
مشخصات
پکیج
TO-220F
جنس
عایق
نوع کانال ماسفت
منفی
حداکثر ولتاژ قابل تحمل
600V
حداکثر آمپر قابل تحمل
8A
توضیحات
ترانزیستور ماسفت یا MOSFET 8N60 عنصری نیمه هادی است که به صورت گسترده برای اهداف سوئیچینگ و تقویت سیگنالهای الکترونیکی و الکترمکانیکی و .... در برد ها و مدارات استفاده می شود و به شدت مقرون به صرفه تر از روش های دیگر است.
این ترانزیستور دارای چهار پایانهی منبع (S)، دروازه (G)، تخلیه (D) و بدنه (B) می باشد. ماسفت های قدرتی (power MOSFET) برای کنترل جریان و یا توان بالا در مدارها استفاده می شوند
نقد و بررسی
شما عزیزان می توانید برای مشاهده دیگر ترانزیستور ها IGBT و هم خانواده با این ترانزیستور با کلیک بر روی IGBT و مشاهده ترانزیستور های ماسفت با کلیک بر روی MOSFET ، دیگر محصولات فروشگاه الکترونیک اترک را مشاهده بفرمایید.
چناچه شما عزیزان نیاز به اطلاعات بیشتری در مورد این محصول دارید با کلیک بر روی 8N60 می توانید دیتاشیت کامل آن را مطالعه و بررسی نمایید.
نام ترانزیستور: 8N60
نوع ترانزیستور: ماسفت
نوع کانال کنترل: N -Channel
Pdⓘ - حداکثر اتلاف توان: 147 وات
|Vds|ⓘ - حداکثر ولتاژ منبع تخلیه: 600 ولت
|Vgs|ⓘ - حداکثر ولتاژ گیت منبع: 30 ولت
|Vgs(th)|ⓘ - حداکثر ولتاژ گیت آستانه: 4 ولت
|Id|ⓘ - حداکثر جریان تخلیه: 8 A
Tjⓘ - حداکثر دمای اتصال: 150 درجه سانتیگراد
Qgⓘ - شارژ کل گیت: 28 nC
trⓘ - زمان افزایش: 60.5 نانو ثانیه
Cossⓘ - ظرفیت خروجی: 105 pF
Rdsⓘ - حداکثر مقاومت در حالت منبع تخلیه: 1 اهم
