پکیج: TO-220
حداکثر ولتاژ قابل تحمل: 100V
حداکثر آمپر قابل تحمل: 80A
نوع کانال ماسفت: منفی
مشخصات
پکیج
TO-220
حداکثر ولتاژ قابل تحمل
100V
حداکثر آمپر قابل تحمل
80A
نوع کانال ماسفت
منفی
توضیحات

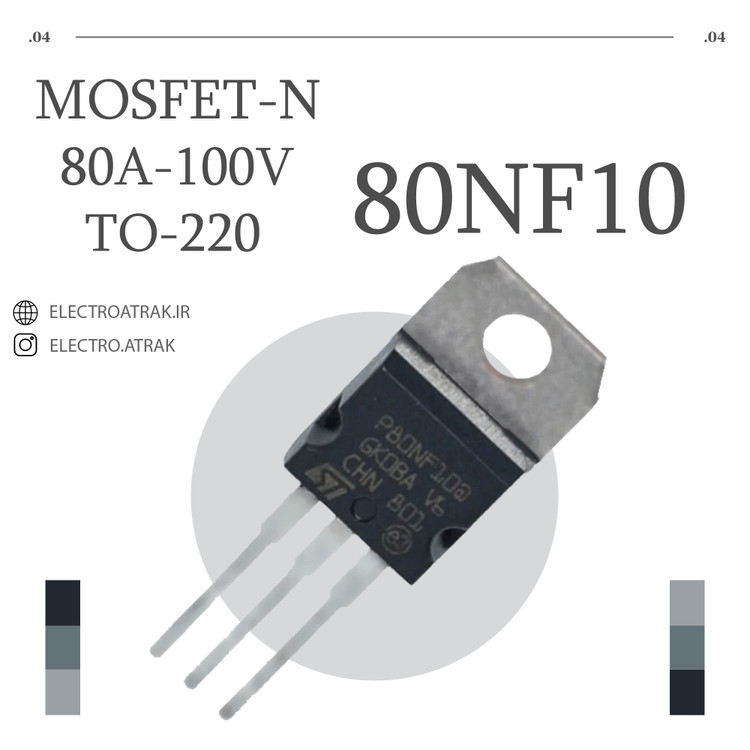

ترانزیستور ماسفت یا MOSFET 80NF10 عنصری نیمه هادی است که به صورت گسترده برای اهداف سوئیچینگ و تقویت سیگنالهای الکترونیکی و الکترمکانیکی و .... در برد ها و مدارات استفاده می شود و به شدت مقرون به صرفه تر از روش های دیگر است.
ترانزیستور 80NF10 دارای چهار پایانهی منبع (S)، دروازه (G)، تخلیه (D) و بدنه (B) می باشد. ماسفت های قدرتی (power MOSFET) برای کنترل جریان و یا توان بالا در مدارها استفاده می شوند که فروشگاه الکترو اترک این نوع کالا را به صورت اورجینال(اصلی) ، حرفه ای و رسمی در داخل ایران بدون واسطه و به صورت مستقیم آن را توزیع میکند.
نقد و بررسی
شما عزیزان می توانید برای مشاهده دیگر ترانزیستور ها IGBT و هم خانواده با این ترانزیستور با کلیک بر روی IGBT و مشاهده ترانزیستور های ماسفت با کلیک بر روی MOSFET ، دیگر محصولات فروشگاه الکترونیک اترک را مشاهده بفرمایید.
چناچه شما عزیزان نیاز به اطلاعات بیشتری در مورد این محصول دارید با کلیک بر روی 80NF10 می توانید دیتاشیت کامل آن را مطالعه و بررسی نمایید.
نام ترانزیستور : 80NF10
نوع ترانزیستور: ماسفت
نوع کانال کنترل: N -Channel
Pdⓘ - حداکثر اتلاف توان: 300 وات
|Vds|ⓘ - حداکثر ولتاژ منبع تخلیه: 100 ولت
|Vgs|ⓘ - حداکثر ولتاژ گیت منبع: 20 ولت
|Vgs(th)|ⓘ - حداکثر ولتاژ گیت آستانه: 4 ولت
|Id|ⓘ - حداکثر جریان تخلیه: 80 A
Tjⓘ - حداکثر دمای محل اتصال: 175 درجه سانتیگراد
Qgⓘ - شارژ کل گیت: 135 nC
trⓘ - زمان افزایش: 80 نانو ثانیه
Cossⓘ - ظرفیت خروجی: 700 pF
Rdsⓘ - حداکثر مقاومت در حالت منبع تخلیه: 0.015 اهم
