پکیج:TO-220
حداکثر ولتاژ قابل تحمل:800V
حداکثر آمپر قابل تحمل:6.5A
نوع کانال ماسفت:منفی

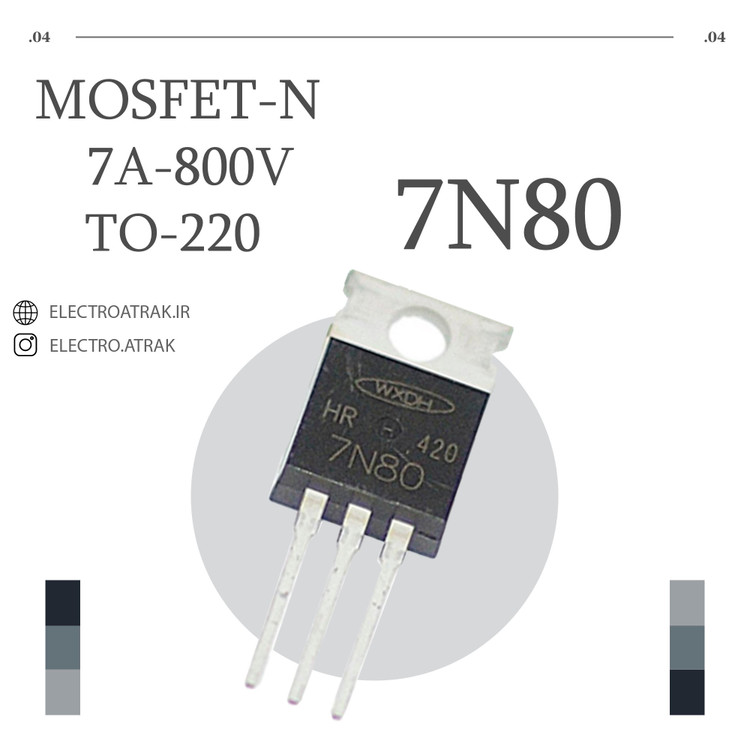

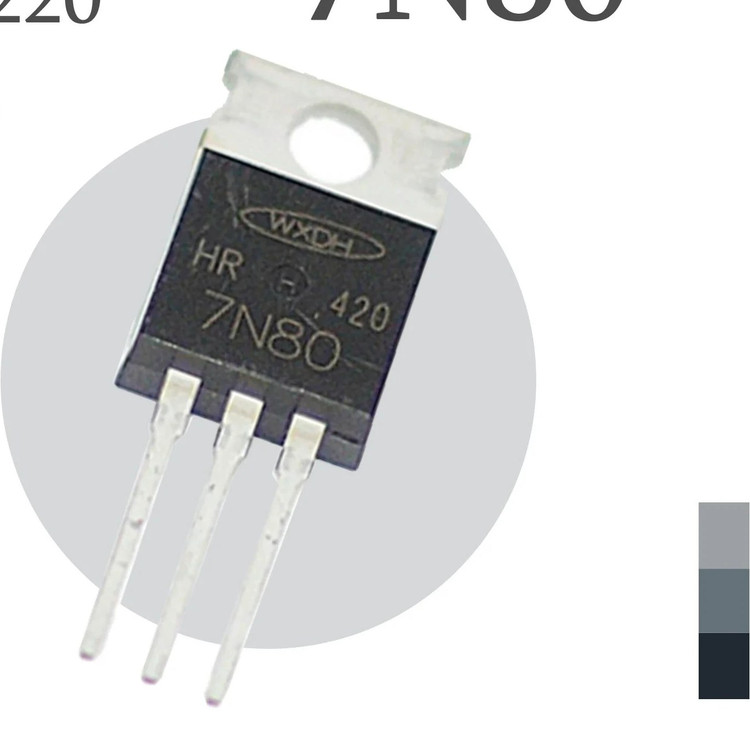

ترانزیستور ماسفت 7N80
TERANSISTOR MOSFET 7N80
برند:ST
مشخصات
پکیج
TO-220
حداکثر ولتاژ قابل تحمل
800V
حداکثر آمپر قابل تحمل
6.5A
نوع کانال ماسفت
منفی
توضیحات
ترانزیستور ماسفت یا MOSFET 7N80عنصری نیمه هادی است که به صورت گسترده برای اهداف سوئیچینگ و تقویت سیگنالهای الکترونیکی و الکترمکانیکی و .... در برد ها و مدارات استفاده می شود و به شدت مقرون به صرفه تر از روش های دیگر است.
ترانزیستور 7N80 دارای چهار پایانهی منبع (S)، دروازه (G)، تخلیه (D) و بدنه (B) می باشد. ماسفت های قدرتی (power MOSFET) برای کنترل جریان و یا توان بالا در مدارها استفاده می شوند که فروشگاه الکترو اترک این نوع کالا را به صورت اورجینال(اصلی) ، حرفه ای و رسمی در داخل ایران بدون واسطه و به صورت مستقیم آن را توزیع میکند.
نقد و بررسی
شما عزیزان می توانید برای مشاهده دیگر ترانزیستور ها IGBT و هم خانواده با این ترانزیستور با کلیک بر روی IGBT و مشاهده ترانزیستور های ماسفت با کلیک بر روی MOSFET ، دیگر محصولات فروشگاه الکترونیک اترک را مشاهده بفرمایید.
چناچه شما عزیزان نیاز به اطلاعات بیشتری در مورد این محصول دارید با کلیک بر روی 7N80 می توانید دیتاشیت کامل آن را مطالعه و بررسی نمایید.
نام ترانزیستور : 7N80F
نوع ترانزیستور: ماسفت
نوع کانال کنترل: N -Channel
Pdⓘ - حداکثر اتلاف توان: 56 وات
|Vds|ⓘ - حداکثر ولتاژ منبع تخلیه: 800 ولت
|Vgs|ⓘ - حداکثر ولتاژ گیت منبع: 30 ولت
|Vgs(th)|ⓘ - حداکثر ولتاژ گیت آستانه: 5 ولت
|Id|ⓘ - حداکثر جریان تخلیه: 7A
Tjⓘ - حداکثر دمای اتصال: 150 درجه سانتیگراد
Qgⓘ - شارژ کل گیت: 30 nC
trⓘ - زمان خیز: 100 نانو ثانیه
Cossⓘ - ظرفیت خروجی: 120 pF
Rdsⓘ - حداکثر مقاومت در حالت منبع تخلیه: 2 اهم
بسته بندی: TO220F
