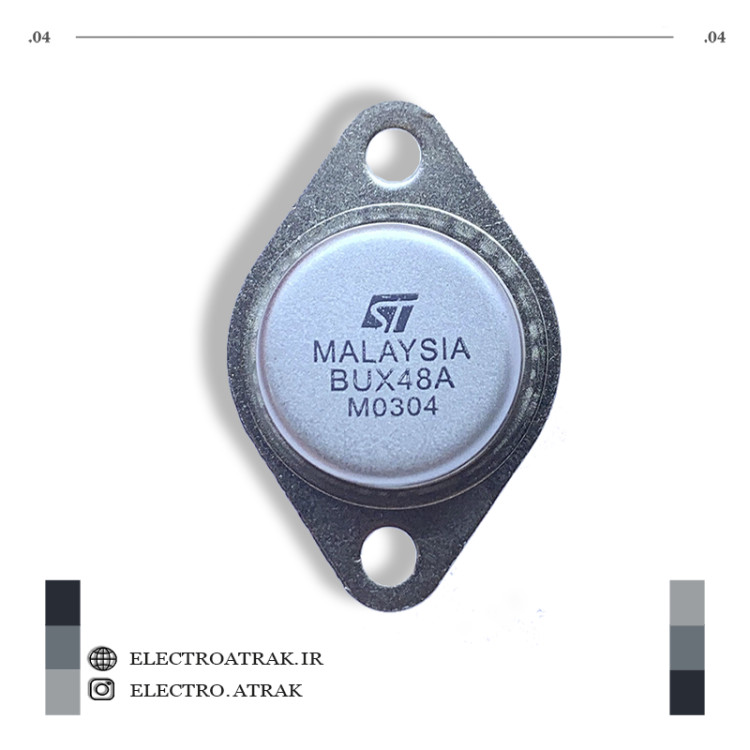

ترانزیستور قابلمه ای BUX48A

۱- توضیحات محصول ✨

ترانزیستور BUX48A یک ترانزیستور قدرت NPN است که برای کاربردهای سوئیچینگ ولتاژ بالا و جریان بالا طراحی شده است. این قطعه با تحمل ولتاژ کلکتور-امیتر تا ۴۵۰ ولت و جریان پیوسته ۱۵ آمپر، گزینه‌ای قدرتمند و مطمئن برای مدارات قدرت صنعتی و منابع تغذیه سوئیچینگ محسوب می‌شود.

بسته‌بندی فلزی TO-3 (TO-204AA) این ترانزیستور، اتلاف حرارت عالی و مقاومت مکانیکی بالایی را فراهم می‌کند و آن را برای نصب روی هیت‌سینک در شرایط سخت صنعتی ایده‌آل می‌سازد.

🔧 مشخصات فنی کلیدی:

• نوع قطعه: ترانزیستور دوقطبی قدرت (BJT) – NPN

• ولتاژ کلکتور-امیتر (VCEO): ۴۵۰ ولت

• ولتاژ کلکتور-بیس (VCBO): ۱۰۰۰ ولت

• ولتاژ امیتر-بیس (VEBO): ۷ ولت

• جریان پیوسته کلکتور (Ic): ۱۵ آمپر

• جریان پیک کلکتور (Icm): ۳۰ آمپر (با پالس ۵ میلی‌ثانیه)

• توان اتلافی (Pd): ۱۷۵ وات (در دمای ۲۵ درجه سانتی‌گراد)

• دمای اتصال (Tj): -۶۵ تا +۲۰۰ درجه سانتی‌گراد

• فرکانس گذار (fT): ۵ مگاهرتز

• مقاومت حرارتی (RthJC): ۱.۰ درجه سانتی‌گراد بر وات

• گارانتی: اصالت کالا و سلامت فیزیکی

💡 کاربردها و مزایای خرید:

⚡ منابع تغذیه سوئیچینگ (SMPS)
استفاده به عنوان سوئیچ اصلی در منابع تغذیه سوئیچینگ ولتاژ بالا و مدارات پاور صنعتی.

🏭 مبدل‌های فلای‌بک و فوروارد
مناسب برای مبدل‌های DC-DC تک‌ترانزیستوری فلای‌بک (Flyback) و فوروارد (Forward) با توان پایین تا متوسط.

🔌 مدارات سوئیچینگ صنعتی
طراحی شده برای کاربردهای سوئیچینگ در مدارات القایی و تک‌فاز و سه‌فاز برق شهری که زمان خاموش شدن (Fall Time) در آن‌ها حیاتی است.

🔧 تعمیرات و جایگزینی
گزینه‌ای مناسب برای تعمیرات منابع تغذیه، اینورترها و مدارات قدرت که از این ترانزیستور استفاده می‌کنند.

📌 نکات مهم:

• نصب روی هیت‌سینک: به دلیل توان اتلافی بالا، حتماً از هیت‌سینک مناسب و خمیر حرارتی استفاده کنید.

• عایق‌بندی: در صورت نیاز به عایق‌بندی الکتریکی، از واشر میکا و بوش عایق استفاده کنید.

• بررسی مدار: قبل از تعویض، از سالم بودن سایر قطعات مدار (مانند درایور بیس و دیودهای اسنابر) مطمئن شوید.

• توجه به تاریخ تولید: این قطعه ممکن است در برخی برندها «منسوخ» (Obsolete) اعلام شده باشد؛ در صورت نیاز به خرید عمده، اصالت و تاریخ تولید را استعلام کنید.
