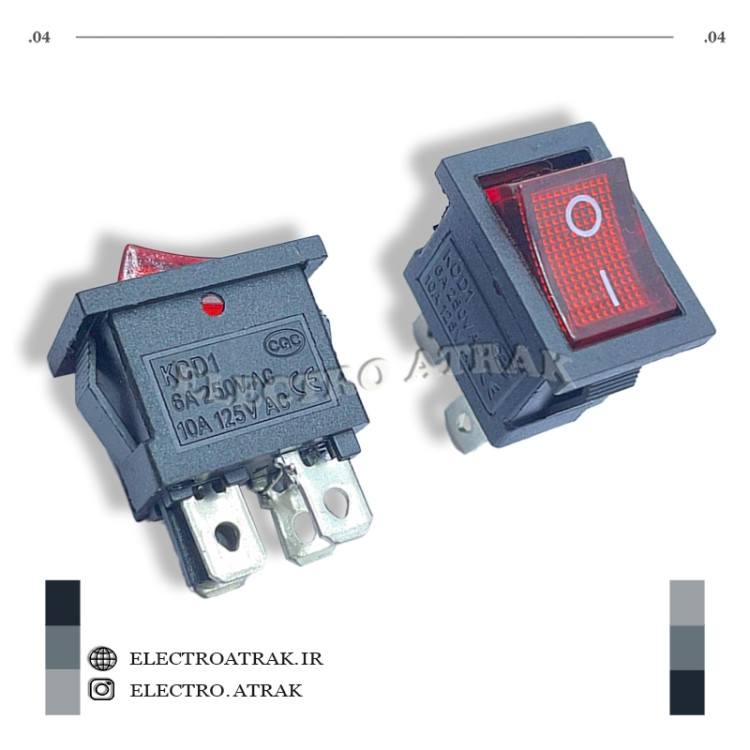

کلید راکر چراغدار KCD1-101N 4PIN

🔴 کلید راکر چراغ‌دار KCD1-101N – ۴ پین
توضیحات کوتاه:
کلید راکر چراغ‌دار KCD1-101N، یک سوییچ مینیاتوری با چراغ نشانگر داخلی برای قطع و وصل جریان در مدارات الکترونیکی است. این کلید با عملکرد دو حالته (ON-OFF) و ساختار SPST طراحی شده و دارای ۴ پین است که دو پین آن برای مدار اصلی و دو پین دیگر برای تغذیه چراغ نشانگر استفاده می‌شود . بدنه آن از پلاستیک مقاوم ساخته شده و برای نصب روی پنل (Panel Mount) با برش استاندارد ۱۳×۱۹ میلی‌متر مناسب است. چراغ نشانگر این کلید معمولاً از نوع نئون یا LED است و به شما امکان می‌دهد وضعیت روشن/خاموش دستگاه را در یک نگاه تشخیص دهید . وضعیت NEW (نو) – اورجینال.

ویژگی‌ها:
✅ نوع قطعه: کلید راکر چراغ‌دار (Illuminated Rocker Switch)
✅ مدل: KCD1-101N
✅ تعداد پین: ۴ پین (۲ پین مدار + ۲ پین چراغ)
✅ تعداد حالت: ۲ حالته (ON-OFF)
✅ نوع کنتاکت: SPST (یک پل – یک مسیر)
✅ جریان نامی: ۶ آمپر در ۲۵۰ ولت AC / ۱۰ آمپر در ۱۲۵ ولت AC
✅ ولتاژ کاری چراغ: معمولاً ۱۲ ولت DC یا ۲۵۰ ولت AC (بسته به مدل)
✅ ابعاد نصب: ۱۳×۱۹ میلی‌متر (برش پنل)
✅ جنس بدنه: پلاستیک مقاوم (PA66/PC)
✅ محدوده دمای کاری: ۲۵- تا ۸۵+ درجه سانتی‌گراد
✅ گارانتی: اصالت کالا و سلامت فیزیکی

کاربردهای عملی:
کنترل روشن/خاموش تجهیزات – به‌عنوان کلید اصلی برای دستگاه‌های الکترونیکی که نیاز به نشانگر وضعیت دارند.
پروژه‌های آردوینو و DIY – کلید روشن/خاموش با چراغ نشانگر برای بردهای الکترونیکی و مدارات آزمایشی.
لوازم خانگی کوچک – در پنکه‌های کوچک، رادیو، چراغ‌قوه و سایر وسایل برقی کم‌مصرف .
تجهیزات صنعتی و خودرویی – به‌دلیل مقاومت بالا، برای کنترل تجهیزات برقی خودرو، قایق و ماشین‌آلات سبک .
تعمیرات و جایگزینی – جایگزین کلیدهای راکر چراغ‌دار خراب یا فرسوده در تجهیزات الکترونیکی.

نکته فنی:
کلید KCD1-101N از نوع SPST است و برای کارکرد چراغ نشانگر، نیاز به تغذیه جداگانه دارد. پایه‌های مدار اصلی (۲ عدد) برای قطع و وصل جریان بار استفاده می‌شوند و پایه‌های چراغ (۲ عدد) باید به ولتاژ مناسب (معمولاً ۱۲ ولت DC یا ۲۲۰ ولت AC بسته به مدل) متصل شوند . توجه داشته باشید که چراغ نشانگر در برخی مدل‌ها از نوع نئون (برای ولتاژ AC) و در برخی دیگر از نوع LED (برای ولتاژ DC) است و باید ولتاژ مناسب به آن اعمال شود . برای نصب، باید برشی به ابعاد ۱۳×۱۹ میلی‌متر روی پنل ایجاد شود و کلید با دو زبانه فنری در جای خود قفل می‌شود. حداکثر جریان مجاز این کلید ۶ آمپر در ۲۵۰ ولت AC است
