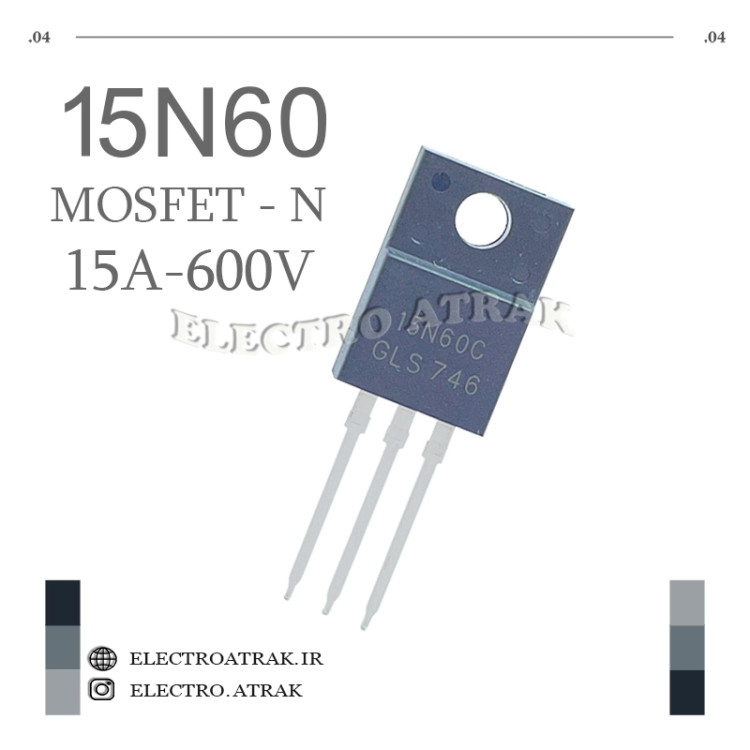

ترانزیستور ماسفت 15N60 پکیج TO-220

🔴 ترانزیستور ماسفت ۱۵N۶۰ پکیج TO-۲۲۰
توضیحات کوتاه:
ترانزیستور ماسفت ۱۵N۶۰ یک سوییچ قدرت N-channel است که برای کار در ولتاژهای بالا و جریان‌های متوسط طراحی شده است. این قطعه با ولتاژ درین-سورس ۶۰۰ ولت و جریان پیوسته ۱۵ آمپر، گزینه‌ای استاندارد و پرکاربرد در منابع تغذیه سوئیچینگ، تصحیح ضریب توان (PFC) و درایوهای صنعتی محسوب می‌شود. تکنولوژی ساخت آن (Planar Stripe یا Superjunction بسته به برند) مقاومت هدایتی پایینی در حدود ۰.۲۸ تا ۰.۶۵ اهم فراهم می‌کند و سرعت سوئیچینگ بالایی دارد . این قطعه در پکیج TO-220 با قابلیت نصب روی هیت‌سینک عرضه می‌شود. وضعیت NEW (نو) – اورجینال.

ویژگی‌ها:
✅ نوع قطعه: ماسفت قدرت N-Channel
✅ ولتاژ درین-سورس (V_DSS): ۶۰۰ ولت
✅ جریان پیوسته (I_D): ۱۵ آمپر (در دمای ۲۵ درجه کیس)
✅ جریان پالسی (I_DM): ۶۰ آمپر
✅ ولتاژ گیت-سورس (V_GS): ±۳۰ ولت
✅ مقاومت هدایتی (R_DS(on)): حدود ۰.۲۸ تا ۰.۶۵ اهم (بسته به برند)
✅ حداکثر توان اتلافی: ۲۵۰ وات (در پکیج TO-220 استاندارد)
✅ محدوده دمای کاری: ۵۵- تا ۱۵۰+ درجه سانتی‌گراد
✅ گارانتی: اصالت کالا و سلامت فیزیکی

کاربردهای عملی:
منابع تغذیه سوئیچینگ (SMPS) – به‌عنوان سوییچ اصلی در مبدل‌های فلای‌بک، فوروارد و نیم‌پل.
تصحیح ضریب توان (PFC) – در مدارات PFC فعال برای بهبود کیفیت توان ورودی .
درایو موتور و اینورتر – سوییچ قدرت در درایوهای موتور DC و اینورترهای کوچک.
شارژر و آداپتور – در آداپتورهای صنعتی و شارژرهای باتری با توان متوسط.
مدارات قدرت صنعتی – در تجهیزات کنترل توان، جوشکاری و منابع تغذیه آزمایشگاهی.

نکته فنی:
ماسفت ۱۵N۶۰ معمولاً برای ولتاژهای کاری تا حدود ۴۰۰ ولت DC (در حالت سوئیچینگ) مناسب است و ولتاژ نامی ۶۰۰ ولت حاشیه امنیتی مناسبی فراهم می‌کند. برای راه‌اندازی، ولتاژ گیت باید حداقل ۱۰ ولت باشد تا مقاومت هدایتی به مقدار مینیمم برسد. در کاربردهای فرکانس بالا، به مدار اسنابر (Snubber) برای کاهش نویز سوئیچینگ نیاز است. نصب روی هیت‌سینک برای اتلاف توان‌های بالای ۱۰ وات الزامی است. پایه‌های این قطعه در پکیج TO-220 به‌ترتیب: پایه ۱ (Gate)، پایه ۲ (Drain) و پایه ۳ (Source) می‌باشد .
