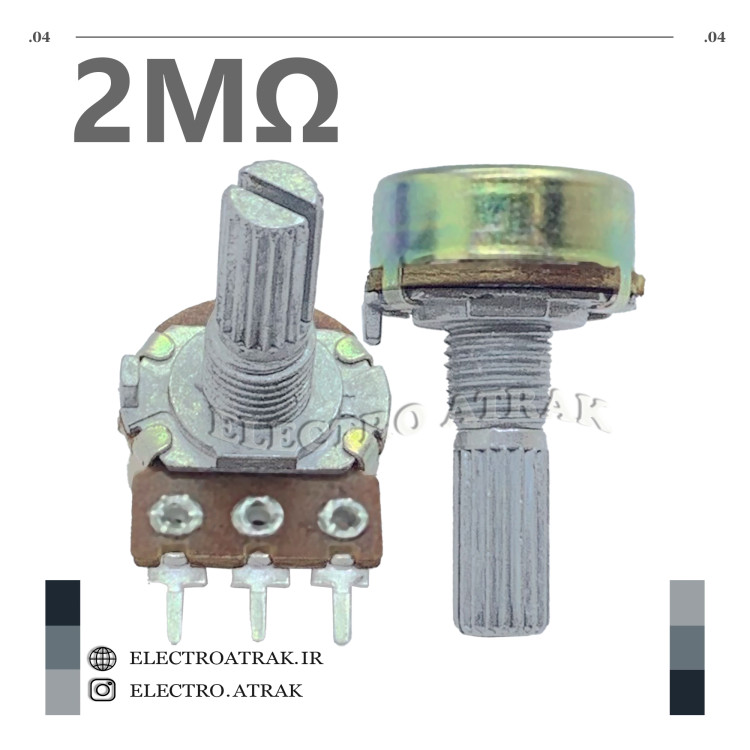

ولوم سه پایه معمولی 2 مگا اهم

🔴 ولوم سه پایه معمولی 2 مگا اهم – پتانسیومتر تک‌دور کربنی

توضیحات کوتاه:
این یک پتانسیومتر سه پایه (ولوم معمولی) با مقاومت ۲ مگا اهم (2,000,000Ω) است که به‌عنوان یک قطعه تنظیم‌کننده ولتاژ متغیر در مدارات الکترونیکی کاربرد دارد. این ولوم‌ها معمولاً از جنس کربن فیلم (Carbon Film) یا سرامیک (Cermet) ساخته می‌شوند و دارای یک دور چرخش (300 درجه) هستند. ۲ مگا اهم یک مقدار نسبتاً بالا برای ولوم‌های معمولی محسوب می‌شود و در مدارات با امپدانس بالا، سنسورها، مدارات زمان‌بندی و تنظیمات دقیق ولتاژ کاربرد دارد. در بازار این قطعه در دو مدل اصلی ولوم پنلی (Panel Mount) با شافت فلزی برای نصب روی پنل دستگاه‌ها و ولوم تنظیم (Trimpot) برای نصب روی برد (PCB) موجود است. برندهای معتبر مانند Bourns، Ohmite و Amphenol Piher این محصول را تولید می‌کنند. وضعیت NEW (نو) – اورجینال.

ویژگی‌ها:
✅ نوع قطعه: پتانسیومتر سه پایه معمولی (Single-Turn Potentiometer)
✅ مقاومت: ۲ مگا اهم (2MΩ)
✅ تعداد دور چرخش: ۱ دور (حدود ۳۰۰ درجه)
✅ نوع منحنی: خطی (Linear) – همچنین مدل‌های صوتی (Audio/Log) نیز موجود است
✅ جنس المنت: کربن فیلم (Carbon Film) یا سرامیک (Cermet)
✅ توان مصرفی: ۰.۱ تا ۲ وات (بسته به مدل)
✅ تلرانس: ±۲۰% (مدل‌های کربنی) تا ±۱۰% (مدل‌های سرامیکی)
✅ نوع نصب: پنلی (Panel Mount) با رزوه ۳/۸-۳۲ یا نصب روی برد (PCB Mount / Through Hole)
✅ قطر شافت (مدل‌های پنلی): ۶ تا ۶.۳۵ میلی‌متر
✅ پایانه‌ها: ۳ پایه (لحیمی / PC Pin / Solder Lug)
✅ محدوده دمای کاری: ۵۵- تا ۱۲۵+ درجه سانتی‌گراد
✅ گارانتی: اصالت کالا و سلامت فیزیکی

برندهای موجود و مشخصات:

Bourns 3296W-1-205LF: تریم‌پات (Trimpot) با مقاومت ۲ مگا اهم، توان ۰.۵ وات، تلرانس ±۱۰%، ۲۵ دور چرخش، مناسب برای تنظیم دقیق روی برد.

Bourns 3362P-1-205LF: تریم‌پات (Trimpot) با مقاومت ۲ مگا اهم، توان ۰.۵ وات، تلرانس ±۱۰%، ۱ دور چرخش، مناسب برای تنظیم عمومی روی برد.

Ohmite CMU2052E / CU2052E: ولوم پنلی (Panel Mount) با مقاومت ۲ مگا اهم، توان ۲ وات، تلرانس ±۲۰%، ۱ دور چرخش، مناسب برای کاربردهای صنعتی و قدرت.

Amphenol Piher PC16SH-10CP11-205A: ولوم پنلی (Panel Mount) با مقاومت ۲ مگا اهم، توان ۰.۲ وات، تلرانس ±۳۰%، ۱ دور چرخش، مناسب برای کاربردهای عمومی و صوتی.

کاربردهای عملی:
مدارات سنسور و آشکارسازها – در مدارات سنسورهای نوری، حرارتی و مجاورتی که نیاز به تنظیم دقیق آستانه ولتاژ دارند.

تنظیم فرکانس و زمان‌بندی – در مدارات تایمر ۵۵۵، نوسان‌سازها و فیلترهای فعال برای تنظیم دقیق فرکانس و زمان‌بندی.

تقسیم ولتاژ و تنظیم سطح سیگنال – در مدارات تقسیم‌کننده ولتاژ برای تنظیم سطح سیگنال ورودی به میکروکنترلرها و مدارات آنالوگ.

کالیبراسیون تجهیزات اندازه‌گیری – در دستگاه‌های اندازه‌گیری، مولتی‌مترها و اسیلوسکوپ‌ها برای کالیبراسیون دقیق.

پروژه‌های الکترونیک و DIY – به عنوان ولوم تنظیم در پروژه‌های آردوینو، ساخت تقویت‌کننده‌های صوتی و مدارات تست.

تعویض قطعات معیوب – جایگزین ولوم‌های خراب یا فرسوده در تجهیزات الکترونیکی قدیمی و صنعتی.

نکته فنی:
مقاومت ۲ مگا اهم برای ولوم‌های معمولی یک مقدار نسبتاً بالا است و معمولاً در مدارات با امپدانس بالا و جریان بسیار پایین استفاده می‌شود. مدل‌های کربن فیلم (Carbon Film) با توان پایین (۰.۱-۰.۲ وات) برای کاربردهای عمومی و صوتی مناسب هستند. مدل‌های سرامیک (Cermet) با توان بالاتر (۰.۵ تا ۰.۷۵ وات) و تلرانس کمتر (±۱۰%) برای تنظیمات دقیق و کاربردهای صنعتی ایده‌آل هستند. مدل‌های سیم‌پیچ (Wirewound) با توان تا ۲ وات برای کاربردهای قدرت و جریان بالا طراحی شده‌اند. برای کاربردهای صوتی، مدل‌های با منحنی لگاریتمی صوتی (Audio / Log Taper) موجود هستند که تغییر حجم صدا را طبیعی‌تر می‌کنند.
