ولوم سه پایه معمولی 1 مگا اهم

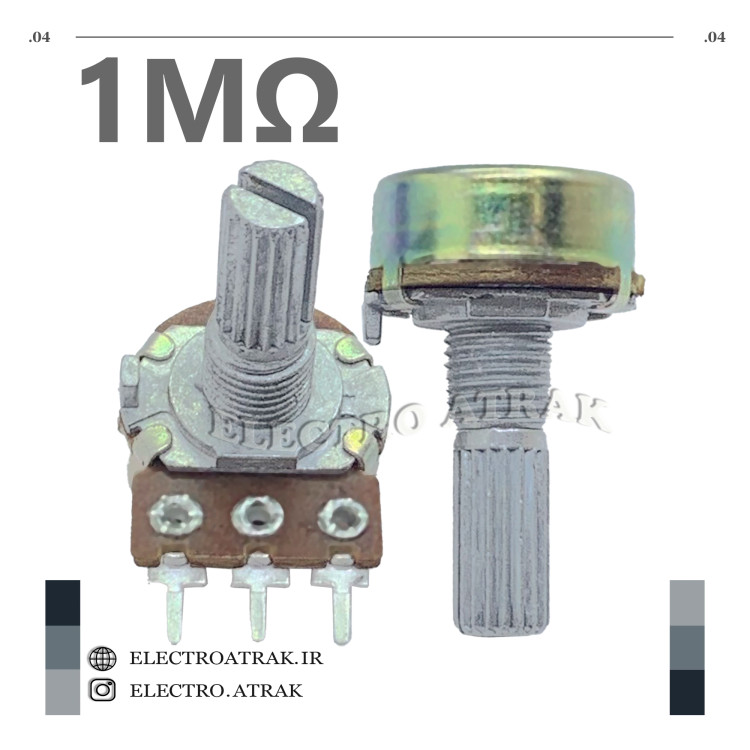

🔴 ولوم سه پایه معمولی 1 مگا اهم – پتانسیومتر تک‌دور کربنی

توضیحات کوتاه:
این یک پتانسیومتر سه پایه (ولوم معمولی) با مقاومت ۱ مگا اهم (1,000,000Ω) است که به‌عنوان یک قطعه تنظیم‌کننده ولتاژ متغیر در مدارات الکترونیکی کاربرد دارد. این ولوم‌ها معمولاً از جنس کربن فیلم (Carbon Film) یا سرامیک (Cermet) ساخته می‌شوند و دارای یک دور چرخش (حدود ۳۰۰ درجه) هستند. ۱ مگا اهم یکی از رایج‌ترین مقادیر برای ولوم‌های معمولی محسوب می‌شود و در مدارات با امپدانس بالا، سنسورها، مدارات زمان‌بندی و تنظیمات دقیق ولتاژ کاربرد گسترده‌ای دارد. در بازار این قطعه در دو مدل اصلی ولوم پنلی (Panel Mount) با شافت فلزی برای نصب روی پنل دستگاه‌ها و ولوم تنظیم (Trimpot) برای نصب روی برد (PCB) موجود است. برندهای معتبر مانند TE Connectivity، Vishay، Bourns و Alpha (Taiwan) این محصول را تولید می‌کنند. وضعیت NEW (نو) – اورجینال.

ویژگی‌ها:
✅ نوع قطعه: پتانسیومتر سه پایه معمولی (Single-Turn Potentiometer)
✅ مقاومت: ۱ مگا اهم (1MΩ)
✅ تعداد دور چرخش: ۱ دور (حدود ۳۰۰ درجه)
✅ نوع منحنی: خطی (Linear) – همچنین مدل‌های صوتی (Audio/Log) نیز موجود است
✅ جنس المنت: کربن فیلم (Carbon Film) یا سرامیک (Cermet)
✅ توان مصرفی: ۰.۰۶ تا ۲ وات (بسته به مدل)
✅ تلرانس: ±۱۰% تا ±۲۰% (بسته به مدل)
✅ نوع نصب: پنلی (Panel Mount) با رزوه ۳/۸-۳۲ یا نصب روی برد (PCB Mount / Through Hole)
✅ قطر شافت (مدل‌های پنلی): ۶ تا ۶.۳۵ میلی‌متر
✅ پایانه‌ها: ۳ پایه (لحیمی / PC Pin / Solder Lug)
✅ محدوده دمای کاری: ۵۵- تا ۱۵۵+ درجه سانتی‌گراد
✅ گارانتی: اصالت کالا و سلامت فیزیکی

برندهای موجود و مشخصات:

Alpha (Taiwan) RV24AF-10-15R1-B1M: ولوم پنلی ۲۴ میلی‌متری با مقاومت ۱ مگا اهم، توان ۰.۵ وات، تلرانس ±۲۰%، منحنی خطی، شافت ۶.۳۵ میلی‌متر با پایانه‌های لحیمی، مناسب برای کاربردهای صنعتی و صوتی .

TE Connectivity 23ESA105MMF50NF: ولوم پنلی با مقاومت ۱ مگا اهم، توان ۰.۴ وات، تلرانس ±۲۰%، منحنی خطی، شافت ۶.۳۵ میلی‌متر، پایانه‌های لحیمی، مناسب برای کاربردهای عمومی .

Vishay T63YB: تریم‌پات (Trimpot) با مقاومت ۱ مگا اهم، توان ۰.۰۶ وات، تلرانس ±۱۰%، ۱۴ دور چرخش، نصب روی برد (Through Hole)، مناسب برای تنظیم دقیق روی PCB .

TE Connectivity CB10LH105M: تریم‌پات (Trimpot) با مقاومت ۱ مگا اهم، توان ۰.۱۵ وات، تلرانس ±۲۰%، ۱ دور چرخش، نصب روی برد (Through Hole)، مناسب برای تنظیم عمومی روی PCB .

3386P Series Trimpot: تریم‌پات (Trimpot) با مقاومت ۱ مگا اهم، توان ۰.۵ وات، تلرانس ±۱۰%، نصب روی برد (PCB Mount)، مناسب برای کالیبراسیون دقیق مدارات .

کاربردهای عملی:
مدارات سنسور و آشکارسازها – در مدارات سنسورهای نوری، حرارتی و مجاورتی که نیاز به تنظیم دقیق آستانه ولتاژ دارند.

تنظیم فرکانس و زمان‌بندی – در مدارات تایمر ۵۵۵، نوسان‌سازها و فیلترهای فعال برای تنظیم دقیق فرکانس و زمان‌بندی (با مقاومت ۱ مگا اهم و خازن‌های مناسب، زمان‌های ثابت طولانی قابل دستیابی هستند) .

تقسیم ولتاژ و تنظیم سطح سیگنال – در مدارات تقسیم‌کننده ولتاژ برای تنظیم سطح سیگنال ورودی به میکروکنترلرها و مدارات آنالوگ.

کالیبراسیون تجهیزات اندازه‌گیری – در دستگاه‌های اندازه‌گیری، مولتی‌مترها و اسیلوسکوپ‌ها برای کالیبراسیون دقیق.

پروژه‌های الکترونیک و DIY – به عنوان ولوم تنظیم در پروژه‌های آردوینو، ساخت تقویت‌کننده‌های صوتی و مدارات تست .

تعویض قطعات معیوب – جایگزین ولوم‌های خراب یا فرسوده در تجهیزات الکترونیکی قدیمی و صنعتی.

نکته فنی:
مقاومت ۱ مگا اهم یکی از رایج‌ترین مقادیر برای ولوم‌های معمولی است و در طیف گسترده‌ای از مدارات استفاده می‌شود. مدل‌های کربن فیلم (Carbon Film) با توان پایین (۰.۱-۰.۵ وات) برای کاربردهای عمومی و صوتی مناسب هستند. مدل‌های سرامیک (Cermet) با توان بالاتر (۰.۵ تا ۰.۷۵ وات) و تلرانس کمتر (±۱۰%) برای تنظیمات دقیق و کاربردهای صنعتی ایده‌آل هستند. مدل‌های سیم‌پیچ (Wirewound) با توان تا ۲ وات برای کاربردهای قدرت و جریان بالا طراحی شده‌اند. برای کاربردهای صوتی، مدل‌های با منحنی لگاریتمی صوتی (Audio / Log Taper) موجود هستند که تغییر حجم صدا را طبیعی‌تر می‌کنند. مدل‌های تریم‌پات (Trimpot) معمولاً با پیچ‌گوشتی تنظیم می‌شوند و برای تنظیمات یک‌باره یا کالیبراسیون روی برد استفاده می‌شوند
