دی کانکتور مادگی D CONN 15PIN VGA

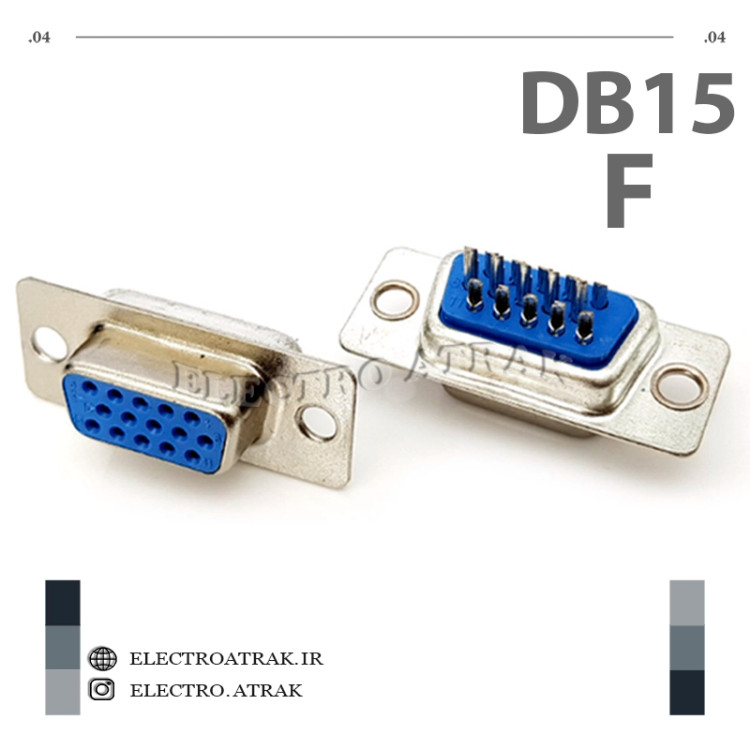

🔴 کانکتور D-Sub مادگی ۱۵ پین VGA (DE-15 / HD-15 Female)

توضیحات کوتاه:
این کانکتور یک دختره (Female) مادگی از نوع D-Sub High Density (HD-15) با ۱۵ پین در سه ردیف ۵ تایی است که به عنوان پورت VGA روی کارت‌های گرافیک، مانیتورها، پروژکتورها و لپ‌تاپ‌ها تعبیه می‌شود. این کانکتور که گاهی به اشتباه DB-15 نامیده می‌شود، در واقع از نوع DE-15 با چگالی بالا (High Density) است و برای انتقال سیگنال‌های ویدئویی آنالوگ RGB (قرمز، سبز، آبی) به همراه سیگنال‌های همگام‌سازی افقی و عمودی (H-Sync و V-Sync) طراحی شده است. بر خلاف کانکتورهای معمولی ۹ پین که در دو ردیف هستند، این کانکتور دارای سه ردیف ۵ پین بوده و با نام HD-15 (High Density 15) نیز شناخته می‌شود.

ویژگی‌ها:
✅ نوع کانکتور: D-Sub High Density – مادگی (Female / Socket / Receptacle)
✅ تعداد پین: ۱۵ پین (۳ ردیف – ۵ پین در هر ردیف)
✅ نام‌های رایج: VGA Connector, DE-15, HD-15, D-Sub 15, RGB Connector
✅ کاربرد اصلی: انتقال سیگنال ویدئوی آنالوگ RGBHV
✅ جریان نامی: معمولاً ۱ تا ۵ آمپر (بسته به مدل)
✅ ولتاژ نامی: تا ۲۵۰ ولت (بسته به مدل)
✅ نوع نصب: روی برد (PCB Mount – ۱۸۰ درجه / ۹۰ درجه)، کابلی (Cable Mount)، یا پنلی (Panel Mount)
✅ اتصال: لحیم‌کاری (Solder Type)، پرسی (Crimp)، یا پیچی (Screw Terminal)
✅ ماده بدنه: فلز (معمولاً فولاد با پوشش نیکل) یا پلاستیک
✅ پایه‌های نصب: معمولاً دارای پیچ‌های قفلی (Jackscrews) با رزوه ۴-۴۰ برای محکم‌سازی اتصال
✅ محدوده دمای کاری: ۴۰- تا ۱۰۵+ درجه سانتی‌گراد
✅ عمر مفید: بیش از ۵۰۰ بار اتصال و قطع
✅ گارانتی: اصالت کالا و سلامت فیزیکی

پین‌آوت استاندارد VGA (نمای رو به رو از کانکتور مادگی):
۱    RED    ویدئوی قرمز (آنالوگ)
۲    GREEN    ویدئوی سبز (آنالوگ)
۳    BLUE    ویدئوی آبی (آنالوگ)
۴    ID2 / RES    رزرو شده برای شناسایی مانیتور
۵    GND    زمین (همگام‌سازی افقی)
۶    RED_RTN    برگشت زمین قرمز
۷    GREEN_RTN    برگشت زمین سبز
۸    BLUE_RTN    برگشت زمین آبی
۹    KEY / PWR    +۵ ولت تغذیه برای DDC (اختیاری)
۱۰    GND    زمین (همگام‌سازی عمودی و DDC)
۱۱    ID0 / RES    رزرو شده برای شناسایی مانیتور
۱۲    ID1 / SDA    داده سریال DDC (I²C)
۱۳    HSYNC    همگام‌سازی افقی (یا همگام‌سازی ترکیبی)
۱۴    VSYNC    همگام‌سازی عمودی
۱۵    ID3 / SCL    کلاک سریال DDC (I²C)
⚠️ توجه: کانال‌های DDC (پایه‌های ۱۲ و ۱۵) برای ارتباط دوطرفه بین مانیتور و منبع ویدئو جهت تبادل اطلاعات مانند رزولوشن‌های پشتیبانی‌شده استفاده می‌شوند. همچنین پین ۹ معمولاً برای تغذیه +۵ ولت به آداپتورهای فعال DDC کاربرد دارد.

کاربردهای عملی:

اتصال مانیتور به کامپیوتر: کانکتور استاندارد برای انتقال سیگنال ویدئو از کارت گرافیک به نمایشگرهای VGA.

پروژکتورها و نمایشگرهای بزرگ: اتصال لپ‌تاپ‌ها و دستگاه‌های پخش به پروژکتورهای سالن‌های کنفرانس و آموزشی.

سیستم‌های نظارتی و امنیتی: اتصال دوربین‌های مداربسته و دستگاه‌های ضبط به مانیتورهای قدیمی.

تجهیزات صنعتی و پزشکی: بسیاری از دستگاه‌های تخصصی صنعتی و پزشکی هنوز از کانکتور VGA برای نمایش اطلاعات استفاده می‌کنند.

ساخت کابل‌های سفارشی: تعمیر و ساخت کابل‌های رابط برای پروژه‌های الکترونیک و دی‌آی‌وای.

تعویض کانکتورهای آسیب‌دیده: جایگزینی کانکتورهای خراب روی کارت‌های گرافیک، مانیتورها یا کابل‌ها.

نکته فنی: با وجود اینکه کانکتورهای دیجیتال مانند HDMI و DisplayPort جایگزین VGA شده‌اند، این کانکتور هنوز در بسیاری از تجهیزات صنعتی، آزمایشگاهی و قدیمی کاربرد دارد. کانکتور VGA مادگی معمولاً روی دستگاه‌ها (مانیتور، پروژکتور، کارت گرافیک) قرار دارد و کانکتور نری روی کابل تعبیه شده است. در هنگام خرید، به نوع اتصال (لحیم‌کاری، پرسی یا پیچی) و زاویه نصب (۱۸۰ درجه مستقیم یا ۹۰ درجه) توجه کنید.

شما عزیزان می توانید جهت اطلاعات و توضیحات بیشتر با کارشناسان فروشگاه الکترونیک اترک  از طریق واتساپ ، تلگرام ، ایتا و روبیکا ارتباط حاصل نموده و سپس محصولات رو با خیالی آسوده تهیه نمایید.
