دی کانکتور مادگی D CONN 9PIN

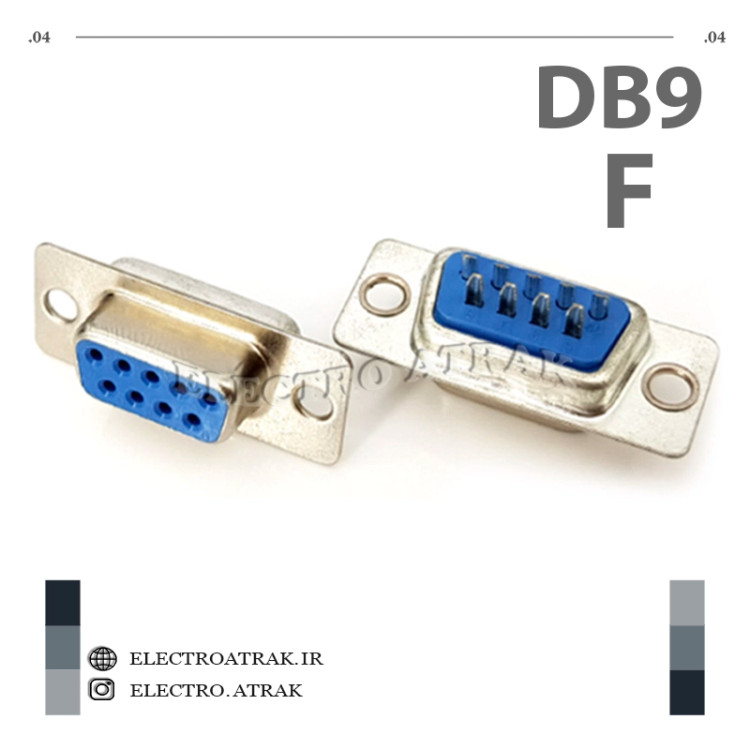

🔴 کانکتور D-Sub مادگی ۹ پین (DB9 Female Connector)

توضیحات کوتاه:
کانکتور D-Sub مادگی ۹ پین (که با نام‌های DB9 و DE-9 نیز شناخته می‌شود) یک رابط استاندارد و پرکاربرد در صنعت الکترونیک و مخابرات است. این کانکتور به دلیل شکل D مانند خود که از اتصال معکوس جلوگیری می‌کند، برای اتصالات سریال (RS-232)، ارتباطات صنعتی (RS-485)، تجهیزات شبکه و بسیاری از دستگاه‌های اندازه‌گیری و کنترل کاربرد دارد. این مدل از نوع مادگی (Female) با ۹ پین در دو ردیف (۵+۴) است که معمولاً برای اتصال به پورت‌های روی دستگاه‌ها یا به عنوان کابل رابط استفاده می‌شود.

ویژگی‌ها:
✅ نوع کانکتور: D-Sub (D-subminiature) – مادگی (Female / Socket)
✅ تعداد پین: ۹ پین (۲ ردیف – ۵ پین بالا، ۴ پین پایین)
✅ نام‌های رایج: DB9، DE-9، RS-232 Serial Port
✅ جریان نامی: معمولاً ۱ تا ۵ آمپر (بسته به مدل)
✅ ولتاژ نامی: تا ۶۰ ولت DC / ۲۵ ولت AC (متغیر)
✅ نوع نصب: کابلی (Cable Mount) یا روی برد (PCB Mount – Through Hole / Right Angle)
✅ اتصال: لحیم‌کاری (Solder Type)، پرسی (Crimp) یا IDC (Insulation Displacement Connector)
✅ مشخصات فیزیکی: ابعاد حدود ۳۱×۱۵×۱۲ میلی‌متر (طول×عرض×ارتفاع)
✅ ماده بدنه: فلز (معمولاً فولاد با پوشش نیکل یا قلع) یا پلاستیک
✅ محدوده دمای کاری: ۵۵- تا ۱۰۵+ درجه سانتی‌گراد
✅ پایه‌های نصب: معمولاً دارای پایه‌های فلزی با پیچ‌های قفلی (Jackscrews) برای محکم‌سازی اتصال
✅ گارانتی: اصالت کالا و سلامت فیزیکی

پین‌آوت استاندارد (برای ارتباطات سریال RS-232):
۱    DCD    Data Carrier Detect (تشخیص حامل داده)
۲    RxD    Receive Data (دریافت داده)
۳    TxD    Transmit Data (ارسال داده)
۴    DTR    Data Terminal Ready (آمادگی ترمینال داده)
۵    GND    Ground (زمین)
۶    DSR    Data Set Ready (آمادگی مجموعه داده)
۷    RTS    Request to Send (درخواست ارسال)
۸    CTS    Clear to Send (آمادگی برای ارسال)
۹    RI    Ring Indicator (نشانگر زنگ)
⚠️ توجه: پین‌آوت ممکن است در کاربردهای غیر از RS-232 (مانند RS-485، VGA، یا تجهیزات صنعتی) متفاوت باشد. همیشه دیتاشیت دستگاه خود را بررسی کنید.

کاربردهای عملی:

اتصالات سریال (RS-232): اتصال کامپیوترها به مودم‌ها، تجهیزات شبکه، دستگاه‌های POS و ابزارهای اندازه‌گیری.

شبکه‌های صنعتی (RS-485): ارتباط بین PLCها، سنسورها و درایوها در سیستم‌های اتوماسیون.

تجهیزات صوتی و تصویری: اتصال در برخی دستگاه‌های قدیمی تر یا تخصصی.

پروژه‌های الکترونیک و دی‌آی‌وای: ساخت کابل‌های رابط سفارشی برای میکروکنترلرها، رزبری پای و آردوینو.

تعویض کانکتورهای آسیب‌دیده: جایگزینی کانکتورهای خراب روی کابل‌ها یا دستگاه‌ها.
