ماژول سنسور لمسی خازنی تاچ (Touch Sensor Module)

🔴 ماژول سنسور لمسی خازنی تاچ (Touch Sensor Module)

توضیحات کوتاه:

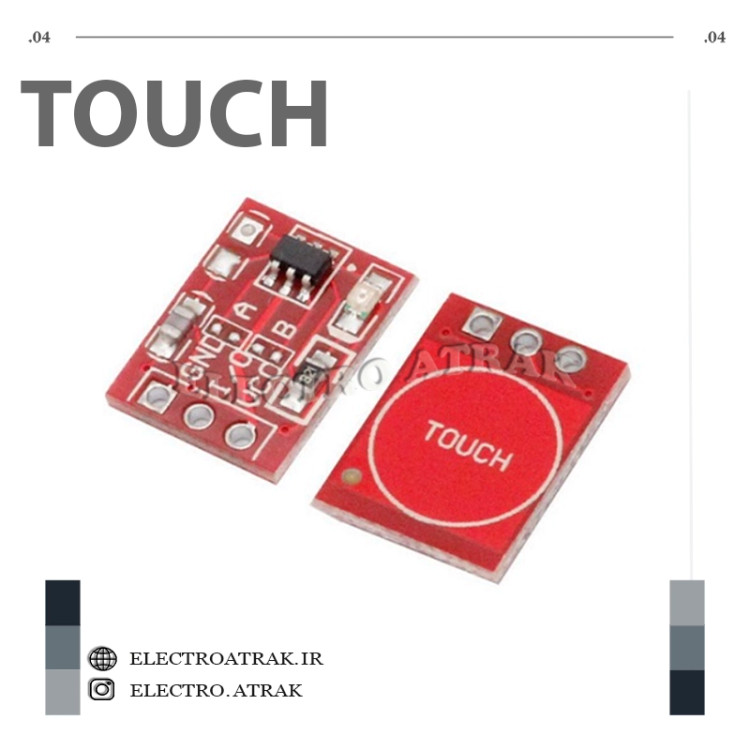

ماژول سنسور لمسی (Touch Sensor) یک قطعه الکترونیکی است که با استفاده از فناوری خازنی، لمس انگشت را تشخیص می‌دهد. این ماژول معمولاً بر پایه آیسی TTP223 طراحی شده و به جای کلیدهای مکانیکی، با یک لمس ساده فعال می‌شود. دارای خروجی دیجیتال (HIGH/LOW) با قابلیت تنظیم حالت لمسی (Momentary) یا قفل‌شونده (Toggle) است و با ولتاژ ۲ تا ۵.۵ ولت DC کار می‌کند. این ماژول به دلیل حساسیت بالا، مصرف پایین و نصب آسان، در پروژه‌های آردوینو، رباتیک، خانه هوشمند و تعویض کلیدهای مکانیکی کاربرد گسترده‌ای دارد. برخی مدل‌ها دارای LED نشانگر برای نمایش وضعیت لمس هستند . وضعیت NEW (نو) – اورجینال.

ویژگی‌ها:
✅ نوع قطعه: سنسور لمسی خازنی (Capacitive Touch Sensor)
✅ آیسی اصلی: TTP223 / TTP223B
✅ ولتاژ کاری: ۲ تا ۵.۵ ولت DC (معمولاً ۳.۳ ولت یا ۵ ولت)
✅ جریان مصرفی: < ۲۰ میکروآمپر (کم‌مصرف)
✅ نوع خروجی: دیجیتال (HIGH/LOW)
✅ حالت‌های عملکرد: قابل تنظیم با جامپر (لمسی / قفل‌شونده)
✅ حساسیت: قابل تنظیم با خازن (معمولاً ۰ تا ۵۰ pF)
✅ فاصله تشخیص: تا حدود ۵ میلی‌متر (از طریق پلاستیک یا شیشه)
✅ زمان پاسخ: ~۶۰ میلی‌ثانیه (سریع)
✅ نشانگر LED: دارد (نشان‌دهنده وضعیت لمس)
✅ پایه‌های خروجی: VCC, GND, OUT (سیگنال دیجیتال)
✅ جنس برد: FR-4 (مقاوم در برابر حرارت و رطوبت)
✅ ابعاد: حدود ۲۴×۲۴ میلی‌متر (متغیر)
✅ گارانتی: اصالت کالا و سلامت فیزیکی

پین‌آوت (۳ پایه استاندارد):
VCC     تغذیه     ۳.۳ یا ۵ ولت DC
GND     زمین     اتصال به زمین مشترک
OUT     خروجی     سیگنال دیجیتال (لمس = HIGH/LOW بسته به تنظیم)

کاربردهای عملی:

کلیدهای لمسی هوشمند: جایگزین کلیدهای مکانیکی در پروژه‌های خانه هوشمند، روشنایی و کنترل تجهیزات با یک لمس ساده.

پروژه‌های آردوینو و رزبری پای: تشخیص لمس انگشت برای فعال‌سازی LED، موتور، رله، نمایشگر و سایر عملگرها.

رباتیک و تعامل با کاربر: به عنوان دکمه ورودی در ربات‌ها، دستگاه‌های تعاملی و گجت‌های هوشمند.

حفاظت و امنیت: ساخت قفل‌های لمسی، سیستم‌های ورود بدون کلید و پنل‌های کنترل دسترسی.

تجهیزات پزشکی و صنعتی: به عنوان کلید لمسی در دستگاه‌های پزشکی قابل حمل و پنل‌های کنترل صنعتی.

پروژه‌های دی‌آی‌وای و آموزشی: ساخت ساعت‌های لمسی، دستگاه‌های موسیقی، بازی‌های تعاملی و پروژه‌های خلاقانه.

نکته فنی:
حالت عملکرد این ماژول با جامپر روی برد قابل تنظیم است:

حالت لمسی (Momentary): خروجی تا زمانی که انگشت روی سنسور باشد HIGH می‌ماند و پس از برداشتن انگشت LOW می‌شود.

حالت قفل‌شونده (Toggle): با هر بار لمس، وضعیت خروجی تغییر می‌کند (روشن/خاموش).

همچنین حساسیت سنسور با تغییر خازن روی برد قابل تنظیم است و برد آن با یک لایه پلاستیک یا شیشه تا ضخامت ۵ میلی‌متر کار می‌کند.
