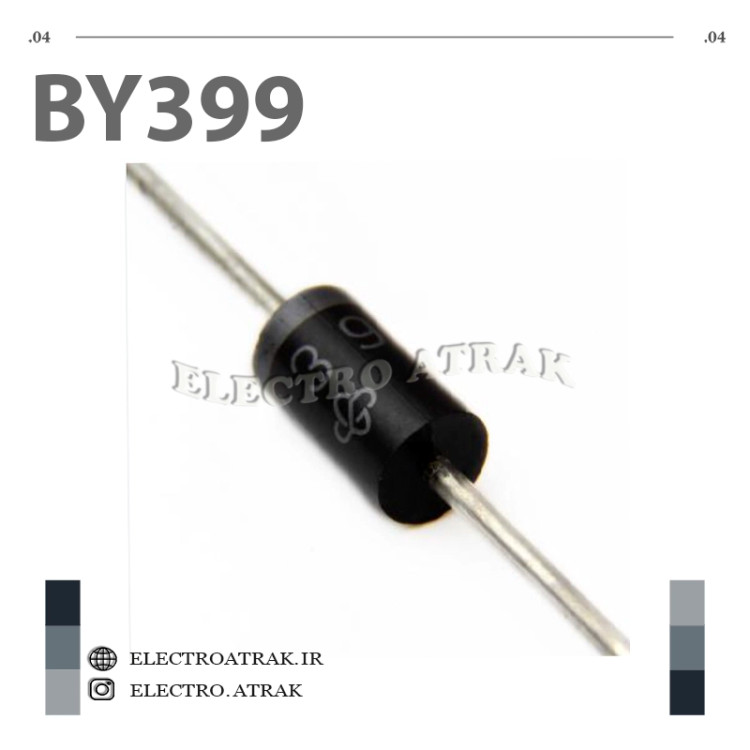

🔴 دیود BY399 – یکسوساز سریع ۸۰۰ ولت ۳ آمپر DO-201

توضیحات کوتاه:
دیود BY399 یک یکسوساز بازیابی سریع (Fast Recovery Rectifier) در بسته‌بندی محوری DO-201 است که برای یکسوسازی فرکانس‌های متوسط و مدارات سوئیچینگ طراحی شده است . این دیود با قابلیت تحمل ولتاژ معکوس ۸۰۰ ولت و جریان متوسط ۳ آمپر، در منابع تغذیه سوئیچینگ (SMPS)، مبدل‌های DC-DC و مدارات اینورتر کاربرد گسترده‌ای دارد . زمان بازیابی معکوس ۵۰۰ نانوثانیه و جریان ضربه‌ای ۱۰۰ آمپر از ویژگی‌های کلیدی این قطعه است . این دیود با ولتاژ هدایت ۱.۲ تا ۱.۲۵ ولت در ۳ آمپر و جریان نشتی معکوس ۵ تا ۱۰ میکروآمپر در ۸۰۰ ولت، عملکرد قابل اعتمادی در مدارات قدرت ارائه می‌دهد . دمای کاری آن از ۵۰- تا ۱۵۰+ درجه سانتی‌گراد بوده و نصب آن از طریق هُل (Through Hole) انجام می‌شود .

ویژگی‌ها:
✅ نوع قطعه: یکسوساز بازیابی سریع (Fast Recovery Rectifier)
✅ ولتاژ معکوس تکراری (VRRM): ۸۰۰ ولت
✅ جریان متوسط یکسوسازی (IF(AV)): ۳ آمپر
✅ جریان ضربه‌ای غیرتکراری (IFSM): ۱۰۰ آمپر
✅ ولتاژ هدایت (VF): ۱.۲ تا ۱.۲۵ ولت در ۳ آمپر
✅ زمان بازیابی معکوس (trr): ۵۰۰ نانوثانیه
✅ جریان نشتی معکوس (IR): ۵ تا ۱۰ میکروآمپر در ۸۰۰ ولت
✅ ظرفیت خازنی (Cj): ۵۰ پیکوفاراد در ۴ ولت، ۱ مگاهرتز
✅ دمای کاری (Tj): ۵۰- تا ۱۵۰+ درجه سانتی‌گراد
✅ بسته‌بندی: DO-201 (محوری – نصب از طریق هُل)
✅ قطبیت: نوار رنگ روی بدنه نشان‌دهنده کاتد (پایه منفی)
✅ گارانتی: اصالت کالا و سلامت فیزیکی

کاربردهای عملی:
منابع تغذیه سوئیچینگ (SMPS): به عنوان دیود یکسوساز خروجی و دیود آزادگردش (Freewheeling) در مبدل‌های فلای‌بک و فوروارد با فرکانس متوسط .

مبدل‌های DC-DC: یکسوسازی در مدارات کاهنده (Buck) و افزاینده (Boost) با جریان ۳ آمپر و ولتاژ ۸۰۰ ولت.

اینورترها و مدارات قدرت: به عنوان دیود اسنابر (Snubber) و محافظت از کلیدهای قدرت در مدارات سوئیچینگ.

دیود آزادگردش (Freewheeling): در مدارات درایو موتورها و سولنوئیدها برای جلوگیری از ولتاژهای برگشتی ناشی از قطع جریان.

تجهیزات صنعتی و مخابراتی: یکسوسازی در مدارات قدرت تجهیزات ارتباطی و سیستم‌های صنعتی با نیاز به دیود سریع و قابل اعتماد.

جایگزین قطعات سوخته: تعویض دیودهای مشابه با مشخصات ۸۰۰ ولت، ۳ آمپر در تجهیزات صنعتی و الکترونیکی.

جایگزین‌های پیشنهادی: HER307G (Taiwan Semiconductor) با زمان بازیابی ۷۵ نانوثانیه و جریان ۳ آمپر ، BY399P-E3/54 (Vishay) با زمان بازیابی ۵۰۰ نانوثانیه (اما منسوخ شده) و BY399 (Galaxy Microelectronics) با زمان بازیابی ۲۵۰ نانوثانیه .

نکته فنی: این دیود توسط تولیدکنندگان مختلفی مانند Diotec Semiconductor ، Vishay ، SEMIKRON و Galaxy Microelectronics تولید شده است. نسخه BY399P (Vishay) با کد BY399P-E3/54 منسوخ شده است، بنابراین برای طراحی‌های جدید توصیه می‌شود از مدل‌های Active مانند Diotec BY399 یا جایگزین‌های پیشنهادی استفاده کنید
