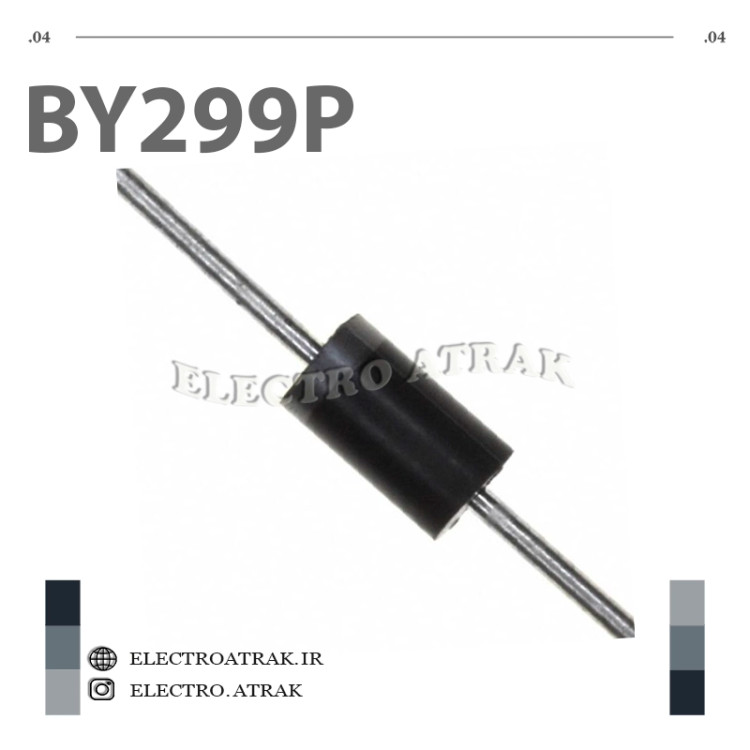

🔴 دیود BY299P – یکسوساز سریع ۸۰۰ ولت ۲ آمپر DO-201AD

توضیحات کوتاه:
دیود BY299P یک یکسوساز بازیابی سریع (Fast Recovery Rectifier) از برند Vishay است که در بسته‌بندی محوری DO-201AD عرضه می‌شود. این دیود با قابلیت تحمل ولتاژ معکوس ۸۰۰ ولت و جریان متوسط ۲ آمپر، برای یکسوسازی فرکانس متوسط، مدارات اسنابر (Snubber)، اینورترها و مبدل‌های توان طراحی شده است . زمان بازیابی معکوس ۵۰۰ نانوثانیه، آن را به گزینه‌ای مناسب برای کاربردهای سوئیچینگ با سرعت بالا تبدیل کرده است . جریان ضربه‌ای ۷۰ آمپر و افت ولتاژ هدایت پایین (۱.۳ ولت در ۳ آمپر) از ویژگی‌های کلیدی این قطعه است . با توجه به اینکه این قطعه توسط سازنده منسوخ شده (Obsolete) اعلام شده است ، جایگزین‌های مناسبی مانند HER208G-TP (RoHS) و EGP20K (غیر RoHS) برای آن وجود دارد .

ویژگی‌ها:
✅ نوع قطعه: یکسوساز بازیابی سریع (Fast Recovery Rectifier)
✅ ولتاژ معکوس تکراری (VRRM): ۸۰۰ ولت
✅ جریان متوسط یکسوسازی (IF(AV)): ۲ آمپر (در دمای ۵۵ درجه سانتی‌گراد)
✅ جریان ضربه‌ای غیرتکراری (IFSM): ۷۰ آمپر
✅ ولتاژ هدایت (VF): ۱.۳ ولت در ۳ آمپر
✅ زمان بازیابی معکوس (trr): ۵۰۰ نانوثانیه
✅ جریان نشتی معکوس (IR): ۱۰ میکروآمپر در ۸۰۰ ولت
✅ ظرفیت خازنی (Cj): ۲۸ پیکوفاراد در ۴ ولت، ۱ مگاهرتز
✅ دمای کاری (Tj): ۵۰- تا ۱۲۵+ درجه سانتی‌گراد
✅ بسته‌بندی: DO-201AD (محوری – نصب از طریق هُل)
✅ قطبیت: نوار رنگ روی بدنه نشان‌دهنده کاتد (پایه منفی)
✅ گارانتی: اصالت کالا و سلامت فیزیکی

کاربردهای عملی:

یکسوسازی فرکانس متوسط و بالا: در منابع تغذیه سوئیچینگ (SMPS) و مبدل‌های DC-DC با فرکانس کاری متوسط تا بالا .

مدارات اسنابر (Snubber): به عنوان دیود محافظ برای جذب ولتاژهای گذرا در مدارات قدرت و محافظت از کلیدهای سوئیچینگ .

اینورترها و مبدل‌های توان: در سیستم‌های قدرت و اینورترهای خورشیدی برای یکسوسازی و حفاظت مدار .

دیود آزادگردش (Freewheeling): در مدارات درایو موتورها و سولنوئیدها برای جلوگیری از ولتاژهای برگشتی ناشی از قطع جریان .

تجهیزات مخابراتی و مصرفی: در مدارات یکسوسازی تجهیزات ارتباطی و لوازم الکترونیکی مصرفی .

جایگزین قطعات سوخته: تعویض دیودهای مشابه با مشخصات ۸۰۰ ولت، ۲ آمپر در تجهیزات صنعتی و الکترونیکی .

جایگزین‌های پیشنهادی (به دلیل منسوخ شدن):

HER208G-TP (Micro Commercial Co): ولتاژ ۱۰۰۰ ولت، جریان ۲ آمپر، زمان بازیابی ۷۵ نانوثانیه، RoHS compliant و Active .

EGP20K (Nexperia): ولتاژ ۸۰۰ ولت، جریان ۲ آمپر، زمان بازیابی ۷۵ نانوثانیه، اما RoHS non-compliant و Obsolete .

نکته فنی: این دیود با کدهای BY299P-E3/73 (بسته‌بندی Ammo) و BY299P-E3/54 (بسته‌بندی Tape & Reel) در بازار موجود است . با توجه به منسوخ شدن، برای طراحی‌های جدید یا تولید انبوه، استفاده از جایگزین‌های Active مانند HER208G-TP توصیه می‌شود
