ترانزیستور BCP56 – NPN قدرت متوسط SOT-223

🔴 ترانزیستور BCP56 – NPN قدرت متوسط SOT-223

توضیحات کوتاه:

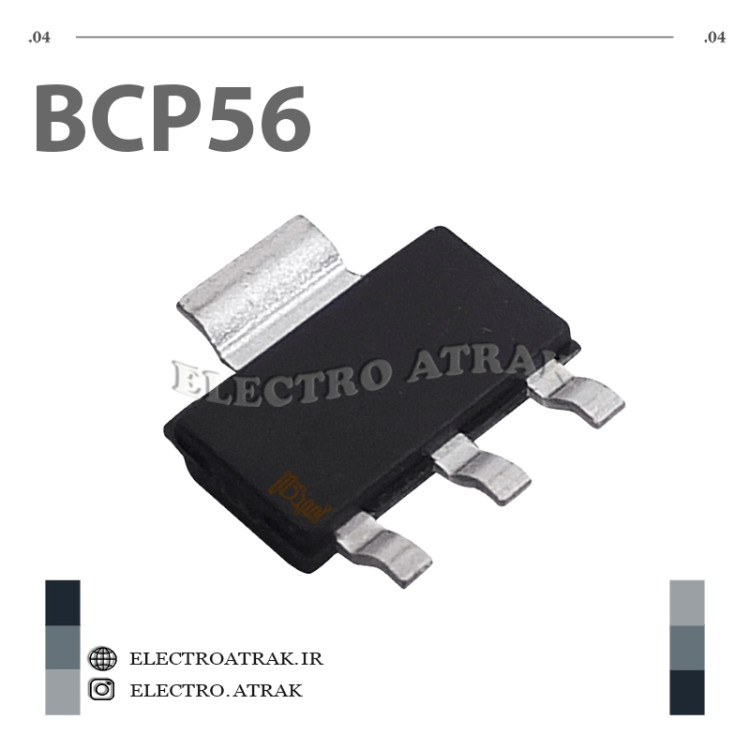

ترانزیستور BCP56 یک قطعه NPN سیلیکونی با توان متوسط در بسته‌بندی SMD SOT-223 است که برای کاربردهای تقویت‌کننده صوتی، سوئیچینگ و مدیریت توان طراحی شده است. این ترانزیستور با قابلیت تحمل جریان کلکتور تا ۱ آمپر و ولتاژ ۸۰ ولت، انتخابی ایده‌آل برای راه‌اندازی بارهایی مانند رله، موتورهای کوچک و LEDها است. بسته‌بندی SOT-223 با هیت‌سینک داخلی، اتلاف حرارت عالی را در ابعاد فشرده فراهم می‌کند و نصب سطحی (SMD) را آسان ساخته است. قطعه مکمل PNP این ترانزیستور، مدل BCP53 است.

ویژگی‌ها:
✅ نوع قطعه: NPN – سیلیکون توان متوسط
✅ بسته‌بندی: SOT-223 (SMD – ۴ پایه، پایه ۲ و ۴ کلکتور)
✅ ولتاژ کلکتور-امیتر (VCEO): ۸۰ ولت
✅ ولتاژ کلکتور-بیس (VCBO): ۱۰۰ ولت
✅ ولتاژ امیتر-بیس (VEBO): ۵ ولت
✅ جریان کلکتور (IC): ۱ آمپر (مستمر)
✅ جریان پالسی (ICM): ۲ آمپر
✅ توان مصرفی (Ptot): ۶۵۰ میلی‌وات تا ۱.۵ وات (بسته به مدل و شرایط حرارتی)
✅ ولتاژ اشباع (VCEsat): ۵۰۰ میلی‌ولت @ IC=500mA, IB=50mA
✅ بهره جریان (hFE): محدوده ۴۰ تا ۲۵۰ (بسته به سافیکس)
✅ فرکانس گذار (fT): ۱۰۰ تا ۱۸۰ مگاهرتز (بسته به سازنده)
✅ گزینه‌های بهره (hFE selection): BCP56 (عمومی)، BCP56-10 (۶۳-۱۶۰)، BCP56-16 (۱۰۰-۲۵۰)
✅ گواهینامه: AEC-Q101 (مقاوم در برابر تنش‌های خودرویی)
✅ دمای کاری (Tj): ۵۵- تا ۱۵۰+ درجه سانتی‌گراد
✅ گارانتی: اصالت کالا و سلامت فیزیکی

کاربردهای عملی:

رگولاتورهای ولتاژ خطی: به عنوان عنصر عبور (pass transistor) در منابع تغذیه خطی با جریان متوسط

سوئیچ‌های سمت پایین (Low-Side Switches): راه‌اندازی بارهای متصل به منفی تغذیه در سیستم‌های صنعتی و خودرو

درایو موتورهای DC کوچک: کنترل سرعت و جهت موتورهای پله‌ای و DC براش در رباتیک و ابزارآلات

درایورهای MOSFET: تقویت جریان خروجی از میکروکنترلرها برای راه‌اندازی گیت ماسفت‌های قدرت

مدارات تقویت‌کننده صوتی (Audio Amplifiers): استفاده در مراحل خروجی پیش‌تقویت‌کننده‌ها و تقویت‌کننده‌های توان پایین

مدیریت توان در دستگاه‌های باتری خوراک: سوئیچینگ و مدیریت توان در دستگاه‌های قابل حمل به دلیل اتلاف کم

مبدل‌های DC-DC: استفاده در مبدل‌های کاهنده (Buck) و افزاینده (Boost) با توان متوسط

درایور LED: راه‌اندازی LEDهای پرقدرت با جریان بالا و کنترل روشنایی

جایگزین مستقیم در مدارات قدیمی: تعمیر و بازسازی منابع تغذیه، درایورها و تجهیزات صوتی قدیمی

نکته: پایه‌های ۲ و ۴ در بسته‌بندی SOT-223 به هم متصل هستند و هر دو به عنوان کلکتور (Collector) عمل می‌کنند. این طراحی باعث افزایش سطح مقطع برای دفع حرارت بهتر می‌شود

شما عزیزان می توانید جهت اطلاعات و توضیحات بیشتر با کارشناسان فروشگاه الکترونیک اترک  از طریق واتساپ ، تلگرام ، ایتا و روبیکا ارتباط حاصل نموده و سپس محصولات رو با خیالی آسوده تهیه نمایید.
