آیسی SN75176BP ترانسیور RS-485/RS-422

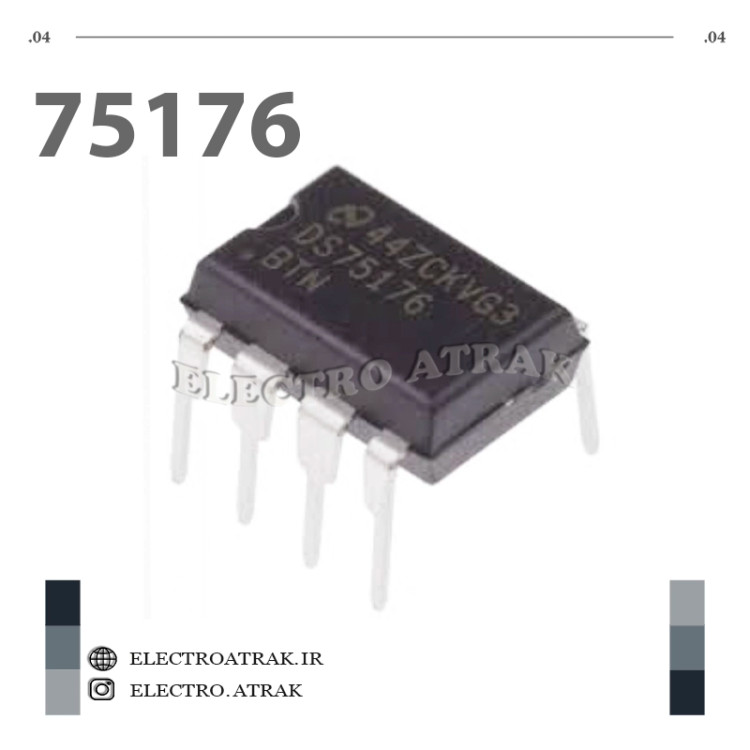

🔴 آیسی SN75176BP – فرستنده/گیرنده تفاضلی RS-485/RS-422

توضیحات کوتاه:
آیسی SN75176BP یک ترانسیور (فرستنده/گیرنده) تفاضلی از Texas Instruments است که برای ارتباطات دوطرفه روی خطوط انتقال چند ایستگاهی (Multipoint) طراحی شده. این آیسی از استانداردهای RS-485 و RS-422 پشتیبانی می‌کند و برای انتقال داده با نرخ بالا در محیط‌های صنعتی و مخابراتی کاربرد دارد. با ولتاژ تغذیه ۵ ولت و قابلیت اتصال تا ۳۲ گره روی یک باس، یکی از محبوب‌ترین قطعات در شبکه‌های صنعتی است.

ویژگی‌ها:
✅ نوع قطعه: فرستنده/گیرنده تفاضلی (Differential Bus Transceiver)
✅ استانداردها: مطابق با EIA/TIA-422-B، EIA/TIA-485-A و ITU Recommendation V.11
✅ ولتاژ تغذیه (VCC): ۴.۷۵ تا ۵.۲۵ ولت (۵ ولت نامی)
✅ نرخ داده: تا ۱۰ مگابیت بر ثانیه
✅ تعداد درایور/گیرنده: ۱ درایور + ۱ گیرنده (Half-Duplex)
✅ جریان خروجی درایور: تا ۶۰ میلی‌آمپر
✅ حساسیت ورودی گیرنده: ±۲۰۰ میلی‌ولت با هیسترزیس ۵۰ میلی‌ولت
✅ امپدانس ورودی گیرنده: حداقل ۱۲ کیلو اهم
✅ دامنه ولتاژ حالت مشترک: ۷- تا ۱۲+ ولت
✅ حفاظت‌ها: محدودکننده جریان خروجی، شات‌داون حرارتی (در دمای حدود ۱۵۰ درجه)
✅ تعداد گره قابل اتصال: تا ۳۲ دستگاه روی باس
✅ بسته‌بندی: DIP-8 (PDIP-8)
✅ محدوده دمای کاری: ۰ تا ۷۰ درجه سانتی‌گراد
✅ گارانتی: اصالت کالا و سلامت فیزیکی

پین‌آوت (۸ پایه DIP/SOIC) :
۱     RO     خروجی داده گیرنده (Receiver Output)
۲     /RE     فعال‌سازی گیرنده (فعال در LOW)
۳     DE     فعال‌سازی درایور (فعال در HIGH)
۴     DI     ورودی داده درایور (Driver Input)
۵     GND     زمین
۶     A     خط داده تفاضلی (غیر معکوس)
۷     B     خط داده تفاضلی (معکوس)
۸     VCC     تغذیه ۵ ولت
کاربردهای عملی:

شبکه‌های صنعتی RS-485: ارتباط بین PLCها، سنسورها و درایوها در خطوط تولید

سیستم‌های مخابراتی: انتقال داده بین تجهیزات شبکه در فواصل طولانی (تا ۴۰۰۰ فوت)

پروتکل‌های صنعتی: پشتیبانی از Modbus، PROFIBUS و سایر شبکه‌های فیلدباس

کنترل موتور و انکودر: ارتباط بین کنترل‌ر موتور و سنسورهای موقعیت در ماشین‌آلات CNC و رباتیک

سیستم‌های امنیتی و نظارتی: انتقال داده در دوربین‌های مداربسته و تجهیزات ضبط

پروژه‌های الکترونیک DIY: ساخت شبکه‌های RS-485 با آردوینو، ESP32 و رزبری پای

نکته فنی:
نسخه‌های مختلف این آیسی (مانند SN75176A و SN75176B) تفاوت در سرعت دارند. نسخه B برای نرخ داده ۱۰ مگابیت بر ثانیه بهینه شده است، در حالی که نسخه A برای ۵ مگابیت بر ثانیه طراحی شده. جایگزین‌های معروف شامل MAX485، ADM485 و LTC485 هستند
