خازن اکسیال 4.7 میکرو فاراد 400 ولت

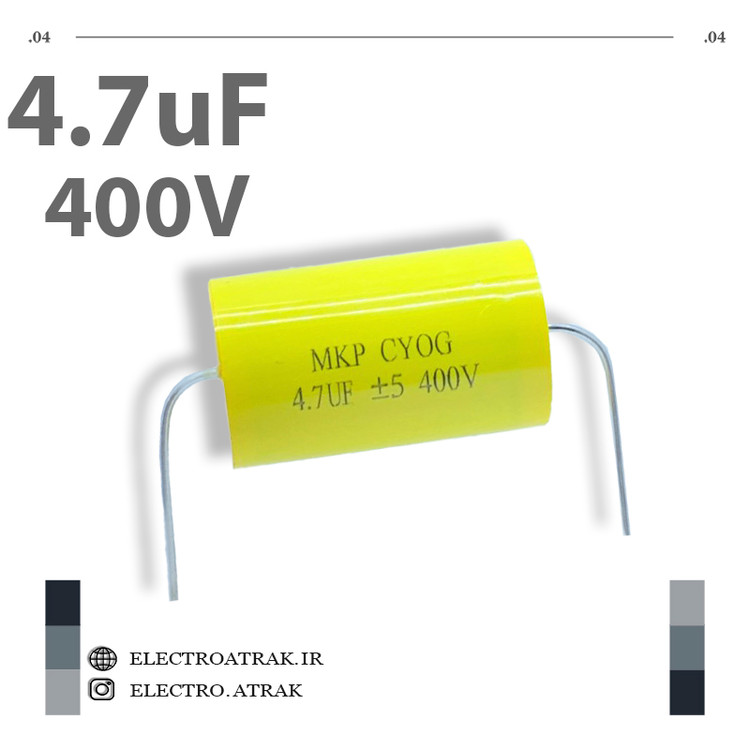

🔴 خازن اکسیال ۴۰۰ ولت ۴.۷ میکروفاراد (Axial Capacitor 400V 4.7µF)

توضیحات کوتاه:
خازن اکسیال ۴.۷ میکروفاراد با ولتاژ کاری ۴۰۰ ولت DC، یک قطعه الکترونیکی با پایه‌های محوری (Axial) است که برای نصب افقی روی بردهای مدار چاپی و کاربردهای صنعتی طراحی شده است. این خازن معمولاً از نوع پلی‌پروپیلن متالایز (Metallized Polypropylene) ساخته می‌شود که دارای ESR بسیار پایین (حدود ۷ میلی‌اهم) و تلفات بسیار کم است. تلرانس آن معمولاً ±۵٪ تا ±۱۰٪ است و محدوده دمای کاری آن بین ۵۵- تا ۱۰۵+ درجه سانتی‌گراد می‌باشد. این خازن به دلیل عملکرد عالی در فرکانس‌های بالا و قابلیت تحمل جریان بالا (تا ۱۷ آمپر در برخی مدل‌ها)، در مدارات اسنابر (Snubber)، فیلترهای ورودی/خروجی منابع تغذیه سوئیچینگ، مدارات DC-Link و تجهیزات صوتی Hi-Fi کاربرد گسترده‌ای دارد. برندهای معتبر مانند Cornell Dubilier (CDE) و Genteq این خازن را در سری‌های PHC و 40L تولید می‌کنند. ابعاد آن بسته به سازنده متفاوت است (معمولاً قطر حدود ۲۲ میلی‌متر و طول حدود ۴۴-۴۶ میلی‌متر).

ویژگی‌ها:
✅ ظرفیت: ۴.۷ میکروفاراد (µF)
✅ ولتاژ نامی: ۴۰۰ ولت DC / ۲۵۰ ولت AC
✅ نوع: اکسیال (محوری) با پایه‌های سربی در دو طرف بدنه
✅ تلرانس: ±۵٪ تا ±۱۰٪ (بسته به مدل)
✅ نوع دی‌الکتریک: پلی‌پروپیلن متالایز (Metallized Polypropylene)
✅ دمای کاری: ۵۵- تا ۱۰۵+ درجه سانتی‌گراد
✅ ESR (مقاومت سری معادل): ~۰.۰۰۷ اهم (۷ میلی‌اهم) در ۱۰۰ کیلوهرتز
✅ جریان ریپل RMS: تا ۹.۵ آمپر در ۷۰ درجه سانتی‌گراد
✅ ابعاد: متغیر (قطر ۲۲ میلی‌متر، طول ۴۴-۴۶ میلی‌متر)
✅ کاربرد اصلی: اسنابر (Snubber)، فیلتر منابع تغذیه سوئیچینگ، DC-Link، مدارات قدرت و صوتی Hi-Fi
✅ گارانتی: اصالت کالا و سلامت فیزیکی

توجه: نوع الکترولیتی اکسیال نیز با تلرانس ±۲۰٪ و ابعاد متفاوت (قطر ۱۳ میلی‌متر، طول ۲۲ میلی‌متر) موجود است که برای کاربردهای عمومی با هزینه کمتر مناسب است.

کاربردهای عملی:
مدارات اسنابر (Snubber) و حفاظت: این خازن به طور ویژه برای مدارات اسنابر طراحی شده است تا ولتاژهای گذرا و نویز ناشی از سوئیچینگ کلیدهای قدرت را جذب و کاهش دهد. این کاربرد در منابع تغذیه سوئیچینگ، درایوهای موتور و اینورترها بسیار رایج است.

فیلترینگ ورودی/خروجی منابع تغذیه سوئیچینگ: در مدارات فیلتر ورودی و خروجی منابع تغذیه سوئیچینگ (SMPS) برای کاهش ریپل و نویز و بهبود کیفیت توان استفاده می‌شود.

مدارات DC-Link و فیلترهای DC: به عنوان خازن DC-Link در مدارات قدرت برای تثبیت ولتاژ و کاهش نویز در سیستم‌های اینورتر و درایوهای موتور کاربرد دارد.

شبکه‌های تقسیم فرکانس (کراس‌اور) بلندگوها: به دلیل ESR پایین و تلفات بسیار کم، در فیلترهای کراس‌اور سیستم‌های صوتی Hi-Fi و حرفه‌ای استفاده می‌شود.

تعمیرات تجهیزات صنعتی و صوتی کلاسیک: تعویض خازن‌های اکسیال سوخته در آمپلی‌فایرهای قدیمی، تجهیزات اندازه‌گیری و دستگاه‌های صنعتی.

نکته فنی: این خازن با ESR بسیار پایین (حدود ۷ میلی‌اهم) و تلفات کم، عملکرد عالی در جریان‌های بالا و فرکانس‌های بالا ارائه می‌دهد. مدل‌های مختلفی از برندهای معتبر مانند Cornell Dubilier (CDE) در سری‌های PHC و 936C، Genteq در سری 40L و همچنین KEMET در سری A70 در بازار موجود هستند. برخی مدل‌ها دارای قابلیت تحمل جریان RMS تا ۹.۵ آمپر هستند. انتخاب نوع دی‌الکتریک (پلی‌پروپیلن با ESR پایین) به کاربرد بستگی دارد و برای مدارات حساس و پرجریان بسیار مناسب است.
