آیسی 7667

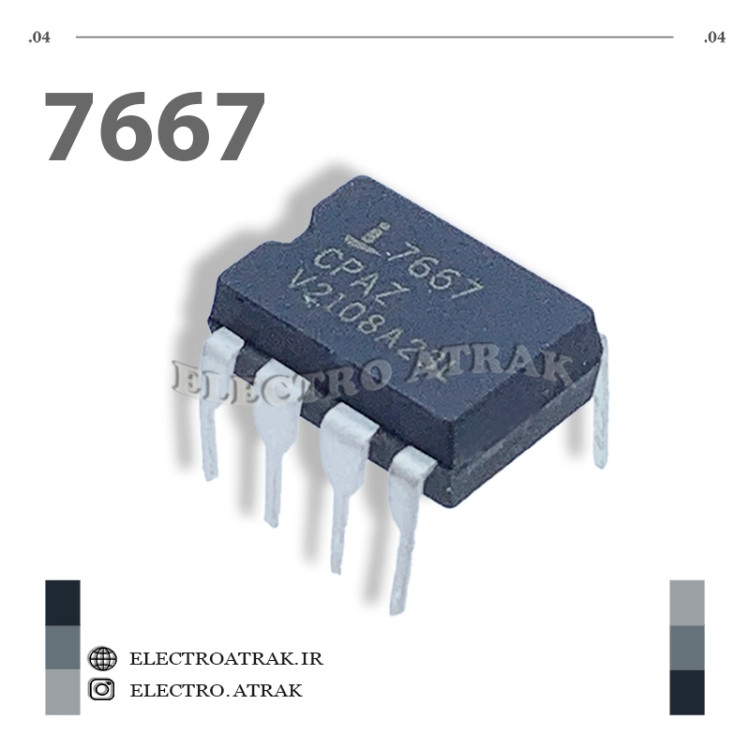

🔴 آیسی ICL7667 – درایور دوگانه قدرت ماسفت

توضیحات کوتاه:
آیسی ICL7667 یک درایور دوگانه (Dual) و پرسرعت برای ترانزیستورهای قدرت ماسفت (Power MOSFET) است که برای تبدیل سیگنال‌های منطقی (TTL) به جریان بالا و ولتاژ خروجی تا ۱۵ ولت طراحی شده . این قطعه با قابلیت تأمین جریان پیک ۱.۵ آمپر و زمان‌های سریع (۲۰ نانوثانیه) برای شارژ و دشارژ خازن گیت ماسفت‌ها، تلفات سوئیچینگ را در مدارات قدرت به حداقل می‌رساند . این آیسی در بسته‌بندی‌های مختلف مانند DIP-8 (نصب ردیفی) و SOIC-8 (نصب سطحی) عرضه می‌شود و برای کاربردهایی مانند منابع تغذیه سوئیچینگ، مبدل‌های DC-DC و کنترل‌کننده‌های موتور ایده‌آل است . همچنین به دلیل تطابق پین‌ها، جایگزین مستقیم برای درایورهای DS0026/DS0056 می‌باشد .

ویژگی‌ها:
✅ تعداد کانال‌ها: دو درایور مستقل (Dual Channel)
✅ بسته‌بندی: DIP-8 (Through Hole) / SOIC-8 (SMD) / TO-99
✅ جریان پیک خروجی (Source/Sink): تا ۱.۵ آمپر
✅ ولتاژ تغذیه (VCC): ۴.۵ تا ۱۷ ولت DC
✅ ورودی‌ها: سازگار با سطح منطقی TTL/CMOS (VIL=0.8V, VIH=2.0V)
✅ خروجی: اینورت کننده (Inverting) – سیگنال ورودی را معکوس می‌کند
✅ زمان Rise/Fall: ۲۰ نانوثانیه با خازن بار ۱۰۰۰pF
✅ مقاومت خروجی (ROUT): ۷ اهم (تایپیکال)
✅ توان مصرفی پایین: ۴ میلی‌وات (ورودی‌های Low) / ۲۰ میلی‌وات (ورودی‌های High)
✅ دما: ۰ تا ۷۰ درجه سانتی‌گراد (نوع C) و ۵۵- تا ۱۲۵+ درجه (نوع M)

کاربردهای عملی:
منابع تغذیه سوئیچینگ (SMPS) – به عنوان درایور گیت ماسفت‌های قدرت در مدارات فلای بک، فوروارد و نیم پل با فرکانس بالا، کاهش تلفات سوئیچینگ

مبدل‌های DC-DC – راه‌اندازی ماسفت‌های قدرت در مبدل‌های کاهنده (Buck) و افزاینده (Boost) برای تأمین جریان بالا با زمان پاسخ سریع

کنترل‌کننده‌های موتور (Motor Controllers) – درایو ماسفت‌های پل H برای کنترل جهت و سرعت موتورهای DC و پله‌ای در رباتیک و تجهیزات صنعتی

مدارات PWM و کنترل قدرت – اتصال مستقیم به خروجی آیسی‌های کنترل کننده PWM مانند TL494 برای راه‌اندازی ماسفت‌های قدرت

درایور خطوط باس و کلاک – راه‌اندازی خازن‌های بزرگ در بردهای حافظه و میکروپروسسورها با تأخیر انتشار کم

مدارات اینورتر ولتاژ (Charge Pump) – ساخت مبدل‌های ولتاژ معکوس برای تغذیه مدارات آنالوگ با مصرف کم
