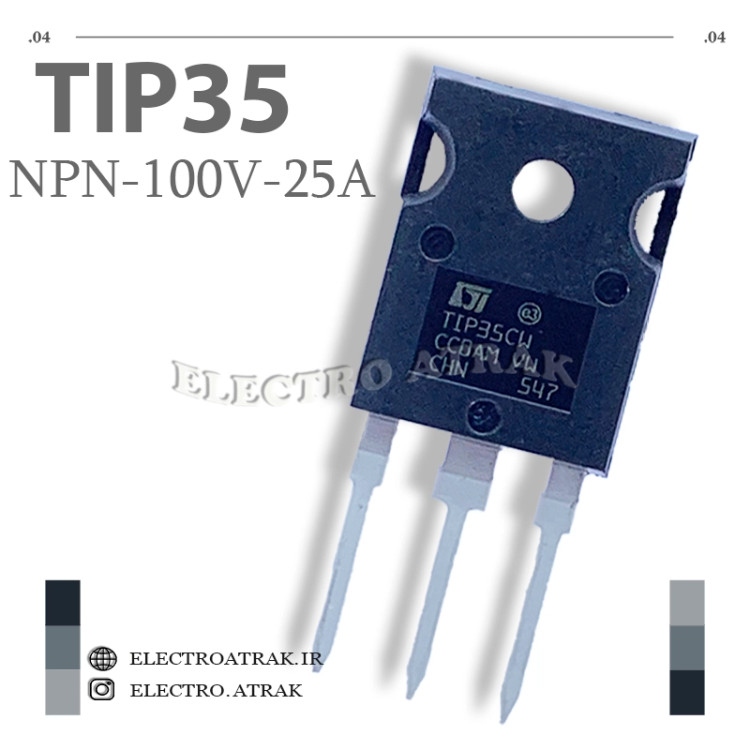

ترانزیستور NPN-TIP35

🔴 ترانزیستور NPN-TIP35 – قدرت بالا برای تقویت و سوئیچینگ

توضیحات کوتاه:
ترانزیستور TIP35 یک قطعه NPN سیلیکونی قدرت با جریان ۲۵ آمپر و ولتاژ ۱۰۰ ولت است که در بسته‌بندی TO-247 (یا TO-3PN) عرضه می‌شود . این ترانزیستور برای کاربردهای تقویت‌کننده قدرت و سوئیچینگ طراحی شده و با توان تلفاتی ۱۲۵ وات، گزینه‌ای ایده‌آل برای مدارات پرقدرت است . ترانزیستورهای TIP35A (۶۰ ولت)، TIP35B (۸۰ ولت) و TIP35C (۱۰۰ ولت) به ترتیب با ولتاژهای بالاتر در دسترس هستند و همگی دارای جریان ۲۵ آمپر و توان ۱۲۵ وات می‌باشند . ترانزیستورهای PNP مکمل این سری، TIP36A، TIP36B و TIP36C هستند که برای تقویت‌کننده‌های پوش-پول (Push-Pull) بسیار مناسب‌اند . فرکانس گذار این ترانزیستور حدود ۳ مگاهرتز است که برای کاربردهای صوتی و سوئیچینگ فرکانس پایین تا متوسط مناسب می‌باشد .

ویژگی‌ها:
✅ نوع قطعه: NPN – سیلیکون قدرت (Power Transistor)
✅ جریان کلکتور (IC): ۲۵ آمپر (مستمر) / ۴۰ آمپر (پیک)
✅ ولتاژ کلکتور-امیتر (VCEO): ۴۰ تا ۱۰۰ ولت (بسته به مدل – TIP35: 40V, TIP35A: 60V, TIP35B: 80V, TIP35C: 100V)
✅ ولتاژ کلکتور-بیس (VCBO): ۸۰ تا ۱۴۰ ولت (بسته به مدل)
✅ ولتاژ امیتر-بیس (VEBO): ۵ ولت
✅ توان مصرفی (Ptot): ۱۲۵ وات
✅ بهره جریان (hFE): حداقل ۲۵ در IC=1.5A و حداقل ۱۵ در IC=15A
✅ ولتاژ اشباع (VCE(sat)): حداکثر ۱.۸ ولت در IC=15A, IB=1.5A
✅ فرکانس گذار (fT): ۳ مگاهرتز
✅ بسته‌بندی: TO-247 (TO-3PN) – نصب از طریق هُل (Through Hole)
✅ محدوده دمای کاری: ۶۵- تا ۱۵۰+ درجه سانتی‌گراد
✅ جریان نشتی (ICEO): کمتر از ۱ میلی‌آمپر در ولتاژ نامی
✅ ترانزیستور مکمل: TIP36 (PNP)

کاربردهای عملی:
تقویت‌کننده‌های صوتی پرقدرت (Audio Amplifiers) – طراحی تقویت‌کننده‌های صوتی با توان بالا (تا ۱۲۵ وات) در طبقات خروجی به همراه ترانزیستور مکمل TIP36، مناسب برای سیستم‌های صوتی حرفه‌ای و Hi-Fi

منابع تغذیه خطی و رگولاتورهای توان – استفاده در مدارات رگولاتور ولتاژ و منابع تغذیه آزمایشگاهی با جریان بالا و تلفات کم

مدارات سوئیچینگ و درایو موتور – کلیدهای الکترونیکی برای کنترل موتورهای DC و پله‌ای با جریان تا ۲۵ آمپر در سیستم‌های صنعتی و رباتیک

مبدل‌های DC-DC و شارژر باتری – به عنوان کلید قدرت در مدارات کاهنده (Buck) و افزاینده (Boost) با توان بالا

درایورهای LED پرقدرت – راه‌اندازی LEDهای پرقدرت و ماژول‌های روشنایی با جریان ۲۵ آمپر و کنترل دقیق

اینورترهای خورشیدی کوچک – استفاده در مدارات اینورتر برای تبدیل DC به AC با توان پایین تا متوسط

جایگزینی در مدارات تعمیراتی – تعویض ترانزیستورهای سوخته در تجهیزات صنعتی و صوتی با همان مشخصات
