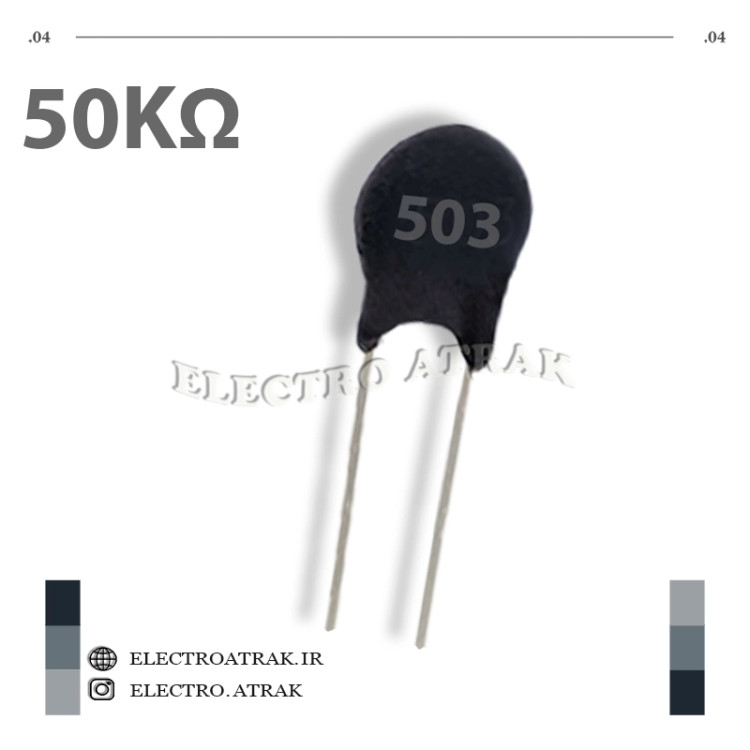

سنسور حرارتی NTC 503 (50 کیلو اهم)
🔴 سنسور حرارتی NTC 503 (50 کیلو اهم)
توضیحات کوتاه:
سنسور حرارتی NTC 503 یک ترمیستور با ضریب دمای منفی (NTC) و مقاومت اسمی ۵۰ کیلو اهم در دمای ۲۵ درجه سانتیگراد است. این قطعه با افزایش دما، مقاومت خود را به صورت غیرخطی کاهش میدهد و به دلیل حساسیت بالا، اندازه کوچک و قیمت مناسب، برای اندازهگیری دقیق دما، جبرانسازی حرارتی و کنترل فن در مدارات الکترونیکی کاربرد گستردهای دارد. این سنسور در بستهبندیهای مختلفی مانند دیسکی اپوکسی (رهبری)، مهرهای (Bead) و پروبهای استیل ضدزنگ با کابل موجود است و با تلرانسهای ۰.۵% تا ۱۰% و ضریب B بین ۳۹۵۰ تا ۴۲۲۰ کلوین عرضه میشود.
ویژگیها:
✅ مقاومت در ۲۵ درجه سانتیگراد (R25): ۵۰ کیلو اهم (۵۰۰۰۰Ω) ± ۰.۵% تا ۱۰% (بسته به مدل)
✅ ضریب دمایی منفی (NTC) – با افزایش دما، مقاومت کاهش مییابد
✅ ضریب B (ثابت ماده): ۳۹۵۰ تا ۴۲۲۰ کلوین (بسته به نوع ترمیستور)
✅ تلرانس دما: تا ۰.۲-۰.۵ درجه سانتیگراد در محدوده ۰ تا ۷۰ درجه (مدلهای دقیق)
✅ محدوده دمای کاری: ۶۰- تا ۱۵۰+ درجه سانتیگراد (بسته به نوع بستهبندی)
✅ توان مصرفی: ۰.۲۵ تا ۰.۵۵ وات (بسته به مدل)
✅ بستهبندی: دیسکی رهبری (اپوکسی)، مهرهای (Bead)، پروب استیل ضدزنگ با کابل
کاربردهای عملی:
اندازهگیری و کنترل دما در مدارات الکترونیکی – به عنوان سنسور دما در کنار میکروکنترلرها (با تقسیم ولتاژ مقاومت) برای مانیتورینگ دمای محیط یا قطعات در پرینترهای سه بعدی، تجهیزات پزشکی، صنعتی و IoT
جبرانسازی حرارتی در مدارات – جبران تغییرات مقاومت و ولتاژ در مدارات آنالوگ و RF که تحت تأثیر دما قرار میگیرند
کنترل فن در منابع تغذیه و تجهیزات – تنظیم دور فن بر اساس دمای هیتسینک یا محیط، افزایش طول عمر قطعات با خنککاری هوشمند
پایش دمای برد (PCB Temperature Monitoring) – نصب روی بردهای الکترونیکی برای تشخیص افزایش دما و جلوگیری از آسیب به قطعات حساس
سنسور دمای محیط در دستگاههای IoT و باتریخوراک – مصرف توان بسیار پایین (حتی کمتر از ۱ میلیوات) برای کار مداوم در سیستمهای قابل حمل
حفاظت حرارتی در تجهیزات پزشکی و آزمایشگاهی – اندازهگیری دقیق دما در دستگاههای تشخیصی و درمانی با دقت بالا
