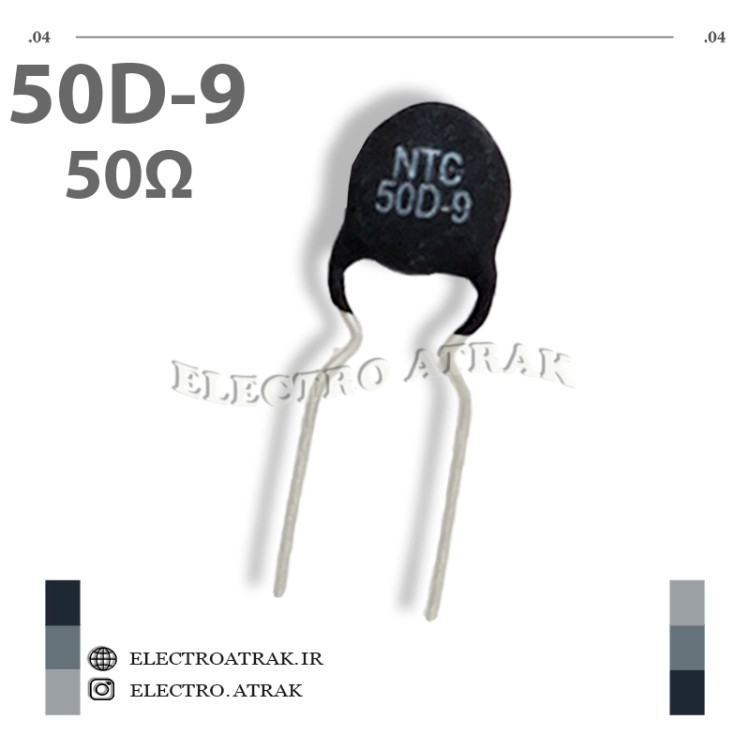

سنسور حرارتی NTC 50D-9 (50 اهم)
🔴 سنسور حرارتی NTC 50D-9 (۵۰ اهم – مهار جریان هجومی)
توضیحات کوتاه:
ترمیستور NTC 50D-9 یک مقاومت حرارتی با ضریب منفی (NTC) از نوع مهار جریان هجومی (Inrush Current Limiter) است که برای محافظت از مدارات قدرت در برابر جریان لحظهای بالا هنگام راهاندازی طراحی شده است. مقاومت اسمی این قطعه در دمای ۲۵ درجه سانتیگراد، ۵۰ اهم با تلرانس ±۲۰% است و با عبور جریان و افزایش دما، مقاومت آن به شدت کاهش مییابد و اجازه عبور جریان عادی را به مدار میدهد. این قطعه با قطر ۹ میلیمتر (D9)، قابلیت تحمل جریان稳态 تا ۱ آمپر را دارد و محدوده دمای کاری آن بین ۴۰- تا ۱۷۵+ درجه سانتیگراد است. توان تلفاتی این قطعه حدود ۱۱ میلیوات بر درجه سانتیگراد و ضریب B آن حدود ۲۹۵۰ کلوین است.
ویژگیها:
✅ نوع قطعه: ترمیستور NTC (Negative Temperature Coefficient – مهار جریان هجومی)
✅ مقاومت در ۲۵ درجه سانتیگراد (R25): ۵۰ اهم ± ۲۰%
✅ قطر: ۹ میلیمتر (سایز دیسکی)
✅ جریان (Steady State Current): ۱ آمپر
✅ ضریب B (۲۵/۵۰ درجه): ۲۹۵۰ کلوین
✅ مقاومت باقیمانده (Residual Resistance): ~۱.۲۵۲ اهم (پس از گرم شدن)
✅ توان تلفاتی (Dissipation Constant): ۱۱ میلیوات بر درجه سانتیگراد
✅ ثابت زمانی حرارتی (Thermal Time Constant): ۳۰ تا ۳۵ ثانیه
✅ محدوده دمای کاری: ۴۰- تا ۱۷۵+ درجه سانتیگراد
✅ فاصله پایهها: ۷.۵ میلیمتر
✅ کاربرد اصلی: مهار جریان هجومی در مدارات قدرت
کاربردهای عملی:
مدارات راهاندازی منابع تغذیه سوئیچینگ (SMPS) – جلوگیری از عبور جریان هجومی بالا به خازنهای اصلی در لحظه روشن شدن و محافظت از پل دیود و فیوزها
یو پی اس (UPS) و اینورترها – محافظت از مدارات قدرت در برابر نوسانات جریان در هنگام راهاندازی
لامپهای کممصرف (CFL) و بالاستهای الکترونیکی – مهار جریان هجومی در مدارات راهاندازی لامپها و افزایش طول عمر آنها
دستگاههای حرارتی و بخاریهای برقی – حفاظت از المنتهای حرارتی در برابر نوسانات جریان راهاندازی
مدارات محافظت از ترانسفورماتورها – کاهش جریان هجومی در ترانسفورماتورهای قدرت و جلوگیری از اشباع هسته
