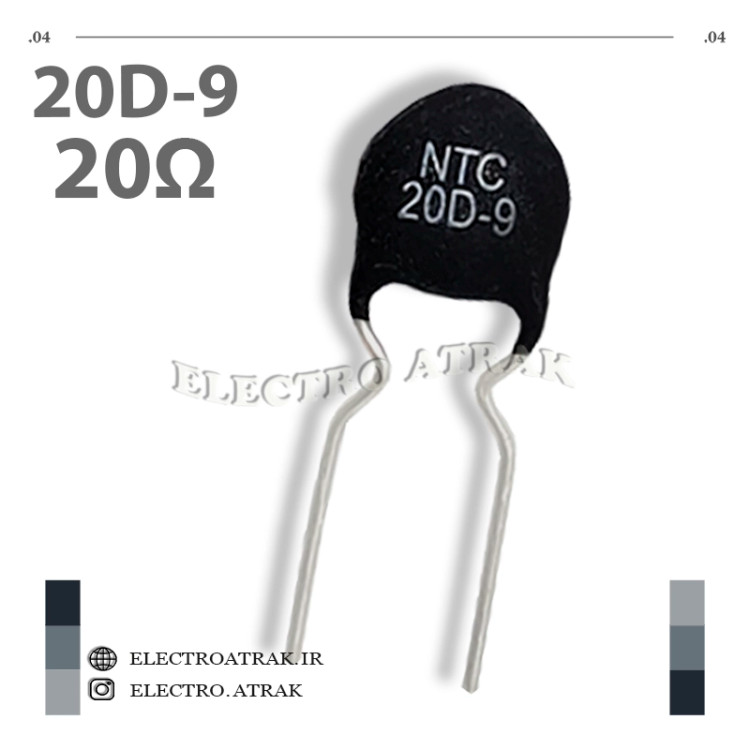

سنسور حرارتی NTC 20D-9 (20 اهم)

🔴 سنسور حرارتی NTC 20D-9 (۲۰ اهم – مهار جریان هجومی)

توضیحات کوتاه:
ترمیستور NTC 20D-9 یک مقاومت حرارتی با ضریب منفی (NTC) از نوع مهار جریان هجومی (Inrush Current Limiter) است که به منظور محافظت از مدارات قدرت در برابر جریان لحظه‌ای بالا در هنگام راه‌اندازی طراحی شده است . مقاومت اسمی این قطعه در دمای ۲۵ درجه سانتی‌گراد، ۲۰ اهم بوده و با عبور جریان و افزایش دما، مقاومت آن به شدت کاهش می‌یابد و اجازه عبور جریان عادی را به مدار می‌دهد . این قطعه با قطر ۹ میلی‌متر و جریان稳态 تا ۱ تا ۱.۵ آمپر، برای محافظت از مدارات در برابر نوسانات لحظه‌ای جریان، ایده‌آل است .

ویژگی‌ها:
✅ نوع قطعه: ترمیستور NTC (Negative Temperature Coefficient – مهار جریان هجومی)
✅ مقاومت در ۲۵ درجه سانتی‌گراد (R25): ۲۰ اهم ± ۲۰%
✅ قطر: ۹ میلی‌متر (سایز دیسکی)
✅ جریان稳态 (Steady State Current): ۱ تا ۱.۵ آمپر
✅ مقاومت باقی‌مانده (Residual Resistance): ~۰.۸۶۴ اهم (پس از گرم شدن)
✅ ضریب B (۲۵/۵۰ درجه): معمولاً حدود ۳۰۰۰ تا ۳۵۰۰ کلوین
✅ محدوده دمای کاری: ۴۰- تا ۲۰۰+ درجه سانتی‌گراد
✅ فاصله پایه‌ها: ۵ میلی‌متر
✅ کاربرد اصلی: مهار جریان هجومی در مدارات قدرت

کاربردهای عملی:
مدارات راه‌اندازی منابع تغذیه سوئیچینگ (SMPS) – جلوگیری از عبور جریان هجومی بالا به خازن‌های اصلی در لحظه روشن شدن و محافظت از پل دیود و فیوزها

یو پی اس (UPS) و اینورترها – محافظت از مدارات قدرت در برابر نوسانات جریان در هنگام راه‌اندازی

لامپ‌های کم‌مصرف (CFL) و بالاست‌های الکترونیکی – مهار جریان هجومی در مدارات راه‌اندازی لامپ‌ها و افزایش طول عمر آنها

دستگاه‌های حرارتی و بخاری‌های برقی – حفاظت از المنت‌های حرارتی در برابر نوسانات جریان راه‌اندازی

مدارات محافظت از ترانسفورماتورها – کاهش جریان هجومی در ترانسفورماتورهای قدرت و جلوگیری از اشباع هسته

حفاظت از موتورهای الکتریکی کوچک – راه‌اندازی نرم (Soft Start) موتورهای DC و AC با جریان پایین
