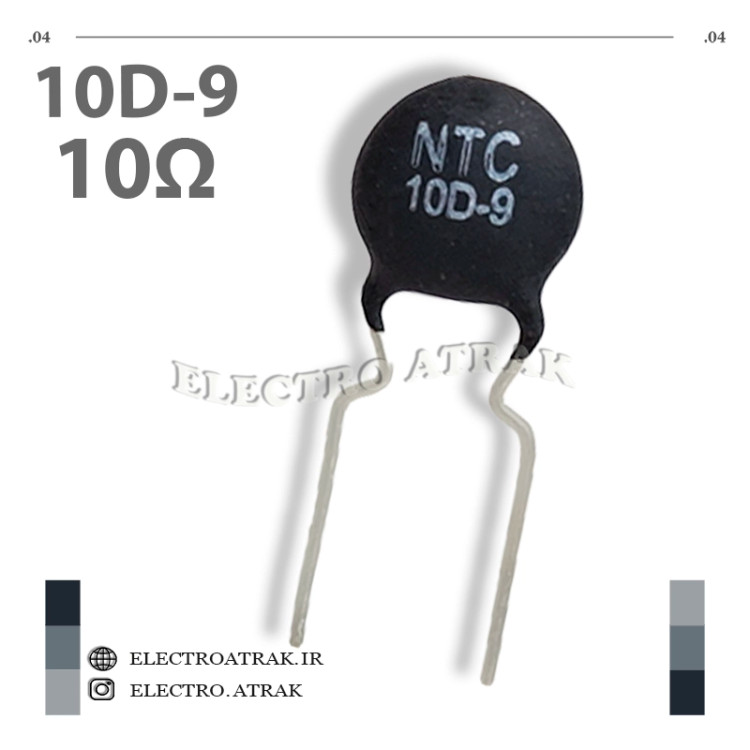

سنسور حرارتی NTC 10D-9 (10 اهم)

🔴 سنسور حرارتی NTC 10D-9 (10 اهم – مهار جریان هجومی):
ترمیستور NTC 10D-9 یک مقاومت حرارتی با ضریب منفی (NTC) از نوع مهار جریان هجومی (Inrush Current Limiter) است که به منظور محافظت از مدارات قدرت در برابر جریان لحظه‌ای بالا در هنگام راه‌اندازی طراحی شده است. مقاومت اسمی این قطعه در دمای ۲۵ درجه سانتی‌گراد، ۱۰ اهم با تلرانس ±۲۰% است و با عبور جریان و افزایش دما، مقاومت آن به شدت کاهش می‌یابد و اجازه عبور جریان عادی را به مدار می‌دهد. این قطعه با قطر ۹ میلی‌متر، قابلیت تحمل جریان稳态 تا ۱ تا ۲ آمپر (بسته به سازنده) را دارد و محدوده دمای کاری آن بین ۴۰- تا ۱۷۵+ درجه سانتی‌گراد است.

ویژگی‌ها:
✅ نوع قطعه: ترمیستور NTC (Negative Temperature Coefficient – مهار جریان هجومی)
✅ مقاومت در ۲۵ درجه سانتی‌گراد (R25): ۱۰ اهم ± ۲۰%
✅ قطر: ۹ میلی‌متر (سایز دیسکی)
✅ جریان稳态 (Steady State Current): ۱ تا ۲ آمپر (بسته به سازنده)
✅ ضریب B (۲۵/۵۰ درجه): ۲۷۰۰ تا ۲۸۰۰ کلوین
✅ مقاومت باقی‌مانده (Residual Resistance): ~۰.۴۵۸ اهم (پس از گرم شدن در جریان ۲ آمپر)
✅ محدوده دمای کاری: ۴۰- تا ۱۷۵+ یا ۲۰۰+ درجه سانتی‌گراد (بسته به سازنده)
✅ توان تلفاتی (Dissipation Constant): ۱۱ میلی‌وات بر درجه سانتی‌گراد
✅ ثابت زمانی حرارتی (Thermal Time Constant): ۳۲ تا ۳۵ ثانیه
✅ فاصله پایه‌ها: ۷.۵ میلی‌متر
✅ کاربرد اصلی: مهار جریان هجومی در مدارات قدرت

کاربردهای عملی:
مدارات راه‌اندازی منابع تغذیه سوئیچینگ (SMPS) – جلوگیری از عبور جریان هجومی بالا به خازن‌های اصلی در لحظه روشن شدن و محافظت از پل دیود و فیوزها

یو پی اس (UPS) و اینورترها – محافظت از مدارات قدرت در برابر نوسانات جریان در هنگام راه‌اندازی

لامپ‌های کم‌مصرف (CFL) و بالاست‌های الکترونیکی – مهار جریان هجومی در مدارات راه‌اندازی لامپ‌ها و افزایش طول عمر آنها

دستگاه‌های حرارتی و بخاری‌های برقی – حفاظت از المنت‌های حرارتی در برابر نوسانات جریان راه‌اندازی

مدارات محافظت از ترانسفورماتورها – کاهش جریان هجومی در ترانسفورماتورهای قدرت و جلوگیری از اشباع هسته
