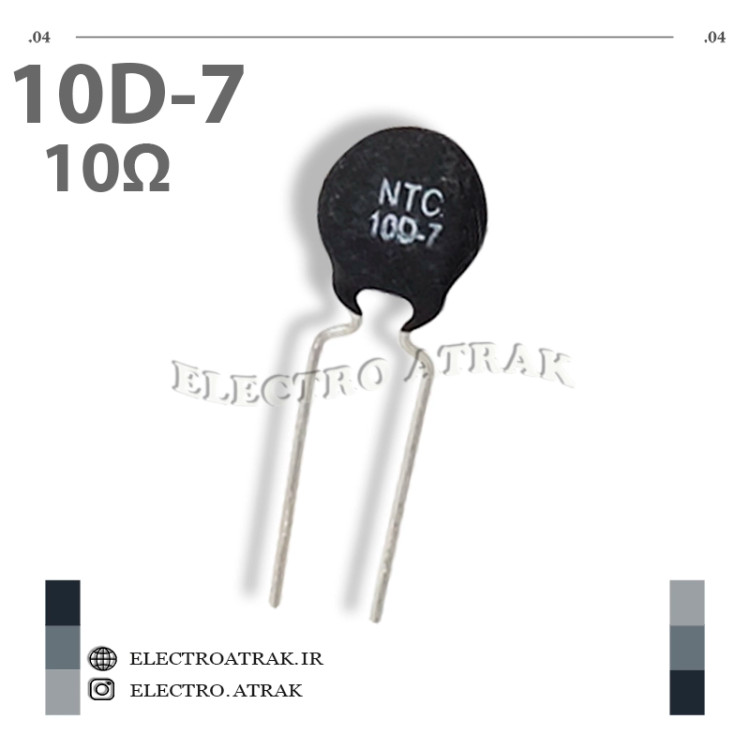

سنسور حرارتی NTC 10D-7 (10 کیلو اهم)

🔴 سنسور حرارتی NTC 10D-7 (10 اهم – مهار جریان هجومی)

توضیحات کوتاه:
ترمیستور NTC 10D-7 یک مقاومت حرارتی با ضریب منفی (NTC) از نوع مهار جریان هجومی (Inrush Current Limiter) است که به منظور محافظت از مدارات قدرت در برابر جریان لحظه‌ای بالا در هنگام راه‌اندازی طراحی شده است . مقاومت اسمی این قطعه در دمای ۲۵ درجه سانتی‌گراد، ۱۰ اهم است و با عبور جریان و افزایش دما، مقاومت آن به شدت کاهش می‌یابد و اجازه عبور جریان عادی را به مدار می‌دهد. این قطعه با قطر ۷ تا ۹ میلی‌متر (بسته به مدل و سازنده)، قابلیت تحمل جریان稳态 تا ۱ تا ۱.۵ آمپر را دارد  و محدوده دمای کاری آن بین ۴۰- تا ۲۰۰+ درجه سانتی‌گراد است . این قطعه در بسته‌بندی دیسکی اپوکسی با پایه‌های رهبری (فاصله پایه‌ها ۵ میلی‌متر) عرضه می‌شود و برای نصب روی بردهای مدارچاپی (PCB) بسیار مناسب است.

ویژگی‌ها:
✅ نوع قطعه: ترمیستور NTC (Negative Temperature Coefficient – مهار جریان هجومی)
✅ مقاومت در ۲۵ درجه سانتی‌گراد (R25): ۱۰ اهم ± ۲۰%
✅ قطر: ۷ تا ۹ میلی‌متر (بسته به مدل و سازنده – مدل ۱۰D-7 معمولاً ۷ میلی‌متر)
✅ جریان稳态 (Steady State Current): ۱ تا ۱.۵ آمپر
✅ ضریب B (۲۵/۵۰ درجه): ۲۷۰۰ کلوین
✅ محدوده دمای کاری: ۴۰- تا ۲۰۰+ درجه سانتی‌گراد
✅ فاصله پایه‌ها: ۵ میلی‌متر
✅ مقاومت باقی‌مانده پس از گرم شدن: حدود ۵۷۰ میلی‌اهم
✅ کاربرد اصلی: مهار جریان هجومی در مدارات قدرت

کاربردهای عملی:
مدارات راه‌اندازی منابع تغذیه سوئیچینگ (SMPS) – جلوگیری از عبور جریان هجومی بالا به خازن‌های اصلی در لحظه روشن شدن و محافظت از پل دیود و فیوزها

یو پی اس (UPS) و اینورترها – محافظت از مدارات قدرت در برابر نوسانات جریان در هنگام راه‌اندازی

لامپ‌های کم‌مصرف (CFL) و بالاست‌های الکترونیکی – مهار جریان هجومی در مدارات راه‌اندازی لامپ‌ها و افزایش طول عمر آنها

دستگاه‌های حرارتی و بخاری‌های برقی – حفاظت از المنت‌های حرارتی در برابر نوسانات جریان راه‌اندازی

مدارات محافظت از ترانسفورماتورها – کاهش جریان هجومی در ترانسفورماتورهای قدرت و جلوگیری از اشباع هسته

حفاظت از موتورهای الکتریکی کوچک – راه‌اندازی نرم (Soft Start) موتورهای DC و AC با جریان پایین
