هیت سینک تراشه ای

🔴 هیت سینک تراشه ای – خنک کننده سطحی (SMD) برای آیسی‌ها و قطعات الکترونیکی

توضیحات کوتاه:

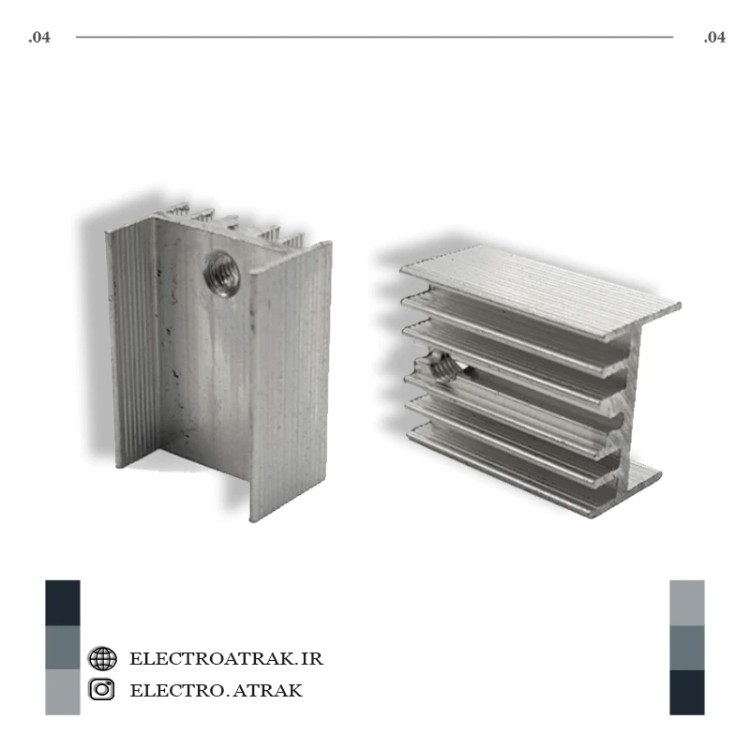

هیت سینک تراشه ای یا خنک کننده سطحی (SMD Heat Sink) قطعه‌ای آلومینیومی یا مسی است که مستقیماً روی تراشه‌ها، آیسی‌ها و قطعات SMD نصب می‌شود تا گرمای تولیدی را دفع کرده و دمای قطعه را در محدوده مجاز نگه دارد. این قطعات در ابعاد و اشکال مختلف مانند نوع پره‌انگشتی، مکعبی پره‌دار و نوع صفحه‌ای ساخته می‌شوند و به روش‌های مختلفی مانند چسب حرارتی، لحیم کاری یا کلیپس روی قطعه نصب می‌گردند. هیت سینک‌های تراشه ای با افزایش سطح تماس با هوا، فرآیند انتقال گرما از قطعه به محیط اطراف را تسهیل می‌کنند. انتخاب هیت سینک مناسب بر اساس توان حرارتی قطعه (وات)، ابعاد فیزیکی آن و شرایط جریان هوا در اطراف قطعه صورت می‌گیرد.

ویژگی‌ها:
✅ انواع بسته‌بندی: مناسب برای آیسی‌های DIP، SMD، BGA، PLCC و قطعات TO (مانند TO-220، TO-247، TO-263، TO-252)
✅ جنس: آلومینیوم (با روکش آنودایز مشکی برای افزایش تابش حرارتی) یا مس (رسانایی حرارتی بالاتر 389 W/mK)
✅ ابعاد متنوع: از ابعاد بسیار کوچک 5×5 میلی‌متر تا 40×40 میلی‌متر و بزرگتر
✅ مقاومت حرارتی (Rth): از 3 تا 70 کلوین بر وات (هرچه کمتر، عملکرد بهتری دارد)
✅ روش‌های نصب:

چسب حرارتی (برای نصب سریع و آسان روی سطوح صاف)

کلیپس یا فنر نگهدارنده (برای قطعات TO)

پایه‌های لحیم شونده (برای نصب مستقیم روی PCB در کنار قطعه)

پیچ و مهره (برای قطعات پرقدرت)
✅ پرداخت سطحی: آنودایز مشکی (بهترین عملکرد حرارتی)، آنودایز طبیعی (نقره‌ای) یا آبکاری قلع (برای لحیم کاری)
✅ قابلیت نصب روی نوار ریل (Tape and Reel): مناسب برای مونتاژ خودکار در خطوط تولید SMT
✅ تحمل دمای کاری: 40- تا 125+ درجه سانتی‌گراد
✅ مقاومت در برابر لرزش و ضربه: بالا (بسته به روش نصب)

کاربردهای عملی:
خنک‌کننده آیسی‌های پرقدرت (Power ICs) – مانند رگولاتورهای ولتاژ (LM317، 7805، 7812)، درایورهای موتور و آیسی‌های مدیریت توان (Power Management ICs) که توان بالای 1 وات دارند و نیاز به دفع حرارت مؤثر دارند

خنک‌کننده مبدل‌های DC-DC – هیت سینک‌های سطحی کوچک برای خنک‌سازی ماژول‌های مبدل در تجهیزات الکترونیکی فشرده مانند تلفن‌های همراه، تبلت‌ها و دستگاه‌های پوشیدنی

خنک‌کننده قطعات SMD پرقدرت – مناسب برای قطعات بسته‌بندی DPAK، D2PAK و D3PAK (مانند ماسفت‌های قدرت و دیودهای شاتکی) که روی PCB نصب می‌شوند و نیاز به مدیریت حرارتی دارند

خنک‌کننده میکروکنترلرها و پردازنده‌های嵌入式 – در بردهای کنترلی صنعتی، بردهای اینترنت اشیا (IoT) و سیستم‌های Embedded که پردازنده اصلی نیاز به خنک‌سازی دارد

خنک‌کننده آیسی‌های حافظه (RAM/Flash) – در سیستم‌های پرسرعت و سرورها که ماژول‌های حافظه گرمای قابل توجهی تولید می‌کنند و به هیت سینک‌های کوتاه و پهن نیاز دارند

خنک‌کننده درایورهای LED پرقدرت – هیت سینک‌های BGA و Flip Chip مخصوص برای خنک‌سازی چیپ‌های LED پرقدرت در پروژکتورها و چراغ‌های روشنایی

خنک‌کننده آیسی‌های صوتی (Audio Amplifier ICs) – در تقویت‌کننده‌های کلاس D و AB با توان متوسط تا بالا که هیت سینک‌های TO-220 و TO-247 برای آنها طراحی شده‌اند

خنک‌کننده درایورهای گیت (Gate Driver ICs) – در منابع تغذیه سوئیچینگ و اینورترها که آیسی‌های راه‌انداز ماسفت و IGBT به خنک‌سازی نیاز دارند

خنک‌کننده آیسی‌های FPGA و CPLD – در بردهای توسعه و تجهیزات صنعتی که تراشه‌های برنامه‌پذیر توان مصرفی بالایی دارند و به هیت سینک‌های پره‌انگشتی با مقاومت حرارتی پایین نیاز دارند

تعمیر و ارتقاء بردهای الکترونیکی – جایگزینی هیت سینک‌های آسیبدیده یا اضافه کردن هیت سینک به قطعاتی که در طراحی اولیه پیش‌بینی نشده اما در عمل داغ می‌کنند، برای افزایش طول عمر قطعه و پایداری مدار
