ترایاک BT131

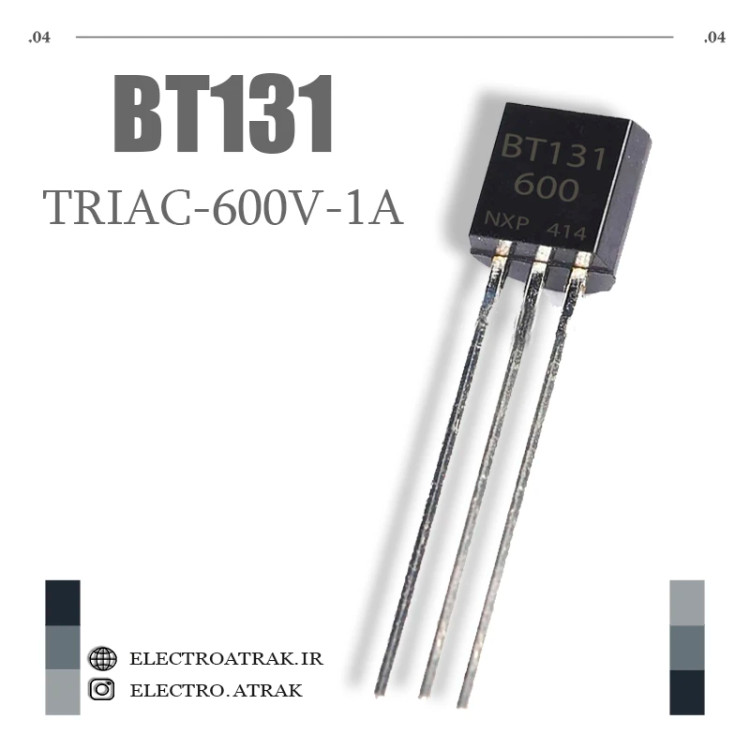

🔴 ترایاک BT131 – تریاک حساس منطقی 600 ولت 1 آمپر TO-92

توضیحات کوتاه:
قطعه BT131 یک تریاک (TRIAC) با گیت حساس (Sensitive Gate) است که برای سوئیچینگ دوطرفه جریان متناوب (AC) در کاربردهای کم تا متوسط طراحی شده است . این قطعه با داشتن قابلیت تحمل جریان 1 آمپر RMS و ولتاژ 600 ولت، انتخابی ایده‌آل برای راه‌اندازی مستقیم توسط میکروکنترلرها، آیسی‌های منطقی و مدارات راه‌انداز کم توان است . بسته‌بندی TO-92 این قطعه، نصب آن را بر روی بردهای مدارچاپی بسیار آسان کرده است .

ویژگی‌ها:
✅ نوع قطعه: TRIAC (تریاک – کلید دوطرفه AC)
✅ بسته‌بندی: TO-92 (SOT54) – نصب از طریق هُل (Through Hole)
✅ ولتاژ قطع تکراری (VDRM): 600 ولت
✅ جریان مؤثر حالت هدایت (IT(RMS)): 1 آمپر
✅ جریان پیک غیر تکراری (ITSM): 12.5 آمپر (در یک سیکل 50 هرتز)
✅ جریان تحریک گیت (IGT): حداکثر 3 میلی‌آمپر (قابل راه‌اندازی توسط پایه‌های میکرو)
✅ ولتاژ تحریک گیت (VGT): حداکثر 1.5 ولت
✅ جریان نگهدارنده (IH): 5 تا 12 میلی‌آمپر
✅ جریان قفل‌شدگی (IL): حداکثر 8 تا 12 میلی‌آمپر
✅ ولتاژ حالت هدایت (VT): حداکثر 1.7 ولت (در جریان 2 آمپر)
✅ نرخ افزایش ولتاژ قطع (dV/dt): 15 ولت بر میکروثانیه
✅ توان مصرفی گیت (PGM): 5 وات (پیک) / 0.5 وات (متوسط)
✅ محدوده دمای کاری (Tj): 40- تا 125+ درجه سانتی‌گراد
✅ قابلیت تحریک در چهار ربع (Quadrants): I, II, III
✅ فناوری: Planar Passivated (مسطح و غیرفعال شده برای قابلیت اطمینان بالا)
✅ آرایش پایه‌ها: پایه 1 = T2، پایه 2 = گیت (Gate)، پایه 3 = ترمینال اصلی 1 (T1)

کاربردهای عملی:
کنترل سرعت موتورهای AC کوچک – تنظیم سرعت فن‌های سقفی، مخلوط‌کن‌ها و سایر لوازم خانگی با مصرف جریان کم

دیمرهای نوری (تنظیم نور لامپ) – کنترل روشنایی لامپ‌های رشته‌ای و هالوژن در سیستم‌های روشنایی هوشمند خانگی به دلیل جریان تحریک پایین (3 میلی‌آمپر)

راه‌انداز مستقیم توسط میکروکنترلرها – اتصال مستقیم به پایه‌های خروجی آردوینو، ESP32، PIC و سایر میکروها بدون نیاز به ترانزیستور اضافی

کنترل بخاری‌ها و المنت‌های حرارتی – به عنوان کلید الکترونیکی در سیستم‌های گرمایشی (اتو، پتو برقی، قهوه‌ساز) با توان پایین

مدارات محافظت از اضافه ولتاژ – در تجهیزات حساس به نوسانات برق (همراه با دیود و مقاومت) برای هدایت ولتاژهای مخرب

کنترل روشن/خاموش تجهیزات صنعتی – جایگزینی برای رله‌های مکانیکی پر سر و صدا در دستگاه‌هایی با جریان مصرفی زیر 1 آمپر

پروژه‌های اتوماسیون خانگی (Home Automation) – ساخت ماژول‌های کنترل هوشمند برای وسایل برقی با امکان اتصال به دستیارهای صوتی و اپلیکیشن‌های موبایل

جایگزین مستقیم قطعات BT131-500، BT131-600 و L4008 – تعمیر و بازسازی بردهای کنترل لوازم خانگی و تجهیزات صنعتی قدیمی
