ترانزیستور اورجینال BCP53 PNP

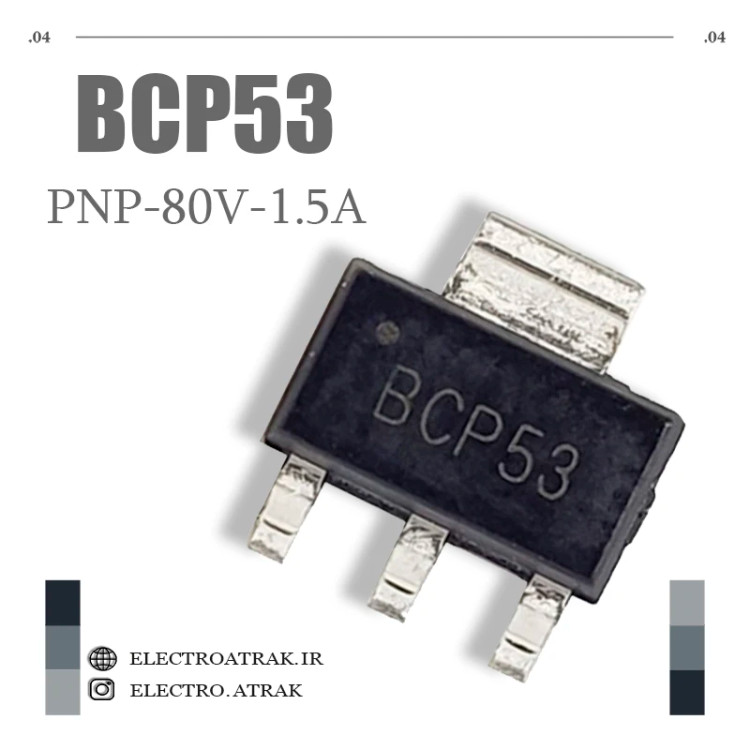

🔴 ترانزیستور BCP53 – PNP سیلیکونی توان متوسط 80 ولت 1 آمپر SOT-223
توضیحات کوتاه:
ترانزیستور BCP53 یک قطعه PNP سیلیکونی با توان متوسط است که برای کاربردهای تقویتکننده صوتی، سوئیچینگ و مدیریت توان طراحی شده است . این ترانزیستور با قابلیت تحمل جریان کلکتور تا 1.5 آمپر و ولتاژ 80 ولت، انتخابی ایدهآل برای راهاندازی بارهایی مانند رله، موتورهای کوچک و LEDها است . بستهبندی SOT-223 با هیت سینک داخلی، اتلاف حرارت عالی را در ابعاد فشرده فراهم میکند و نصب سطحی (SMD) را آسان ساخته است . قطعه مکمل NPN این ترانزیستور، مدل BCP56 است .
ویژگیها:
✅ نوع قطعه: PNP – سیلیکون توان متوسط
✅ بستهبندی: SOT-223 (SMD – 4 پایه، پایه ۲ و ۴ کلکتور)
✅ ولتاژ کلکتور-امیتر (VCEO): 80 ولت
✅ ولتاژ کلکتور-بیس (VCBO): 100 ولت
✅ ولتاژ امیتر-بیس (VEBO): 5 ولت
✅ جریان کلکتور (IC): 1.5 آمپر (مستمر) / 1 آمپر (طبق برخی دیتاشیتها)
✅ جریان پالسی (ICM): 2 آمپر
✅ توان مصرفی (Ptot): 1.5 وات
✅ ولتاژ اشباع (VCEsat): 500 میلیولت @ IC=500mA, IB=50mA
✅ بهره جریان (hFE): محدوده 40 تا 250 (بسته به سافیکس)
✅ فرکانس گذار (fT): 50 تا 145 مگاهرتز (بسته به سازنده)
✅ جریان قطع کلکتور (ICBO): 100 نانوآمپر
✅ محدوده دمای کاری: 55- تا 150+ درجه سانتیگراد
✅ مارکینگ روی قطعه: BCP53 = AH / BCP53-10 = AH-10 / BCP53-16 = AH-16
✅ گزینههای بهره (hFE selection): مدلهای BCP53 (عمومی)، BCP53-10 (63-160)، BCP53-16 (100-250)
✅ گواهینامه: AEC-Q101 (مقاوم در برابر تنشهای خودرویی)
✅ تاییدیهها: بدون سرب (Pb-Free)، بدون هالوژن، RoHS Compliance
کاربردهای عملی:
رگولاتورهای ولتاژ خطی (Linear Voltage Regulators) – به عنوان عنصر عبور (pass transistor) در منابع تغذیه خطی با جریان متوسط به دلیل توان تلفاتی خوب
سوئیچهای سمت بالا (High-Side Switches) – راهاندازی بارهای متصل به مثبت تغذیه در سیستمهای خودرو و صنعتی با ولتاژ 80 ولت
درایو موتورهای DC کوچک – کنترل سرعت و جهت موتورهای پلهای و DC براش در رباتیک و ابزارآلات به دلیل جریان 1.5 آمپر
درایورهای MOSFET – تقویت جریان خروجی از میکروکنترلرها برای راهاندازی گیت ماسفتهای قدرت و IGBTها
مدارات تقویتکننده صوتی (Audio Amplifiers) – استفاده در مراحل خروجی پیشتقویتکنندهها و تقویتکنندههای توان پایین
مدیریت توان در دستگاههای باتری خوراک (Battery-Driven Devices) – سوئیچینگ و مدیریت توان در دستگاههای قابل حمل به دلیل اتلاف کم
مبدلهای DC-DC – استفاده در مبدلهای کاهنده (Buck) و افزاینده (Boost) با توان متوسط
درایور LED – راهاندازی LEDهای پرقدرت با جریان بالا و کنترل روشنایی
جایگزین مستقیم در مدارات قدیمی – تعمیر و بازسازی منابع تغذیه، درایورها و تجهیزات صوتی قدیمی
