ترانزیستور 50N03 N-Channel

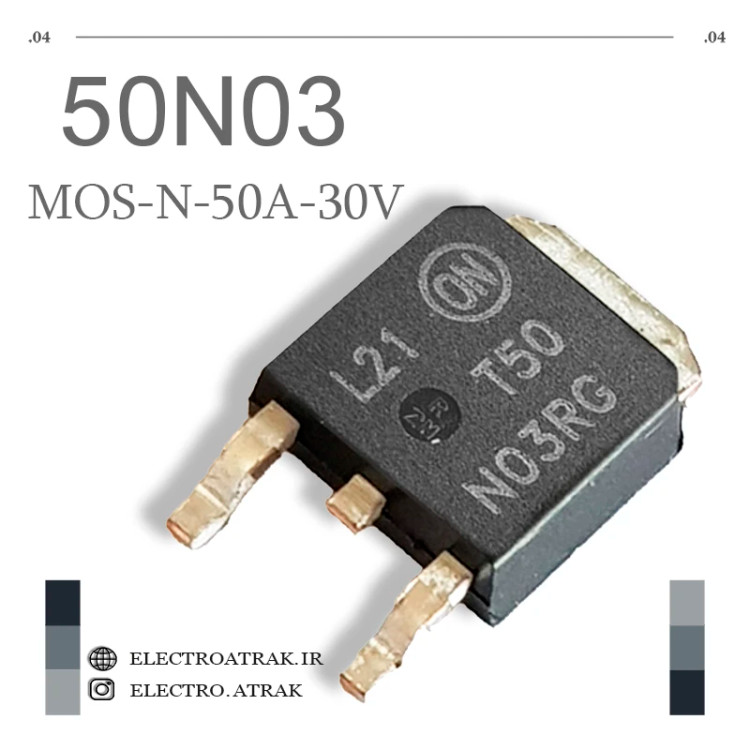

🔴 ترانزیستور 50N03 – ماسفت N-Channel 30 ولت 50 آمپر TO-252

توضیحات کوتاه:
ترانزیستور 50N03 یک ماسفت قدرت N-Channel است که با استفاده از فناوری پیشرفته Trench طراحی شده و عملکرد فوق‌العاده‌ای با مقاومت هدایت بسیار پایین (RDS(on)) و بار گیت کم ارائه می‌دهد . این قطعه با قابلیت تحمل جریان تا 50 آمپر و ولتاژ درین-سورس 30 ولت، انتخابی ایده‌آل برای کاربردهای سوئیچینگ توان، مبدل‌های DC-DC و درایو موتورها است . بسته‌بندی TO-252 (DPAK) نصب سطحی (SMD) را آسان کرده و اتلاف حرارت خوبی را فراهم می‌کند .

ویژگی‌ها:
✅ نوع قطعه: ماسفت قدرت N-Channel (MOSFET)
✅ بسته‌بندی: TO-252 (DPAK) – SMD
✅ ولتاژ درین-سورس (VDS): 30 ولت
✅ جریان درین (ID): 50 آمپر (مستمر)
✅ جریان پالسی (IDM): 140 آمپر
✅ مقاومت هدایت (RDS(on)): < 6.5 میلی‌اهم @ VGS=10V
✅ ولتاژ گیت-سورس (VGS): ±20 ولت
✅ توان مصرفی (PD): 60 وات
✅ ظرفیت ورودی (Ciss): ~1000pF (بسته به سازنده)
✅ بار گیت (Qg): ~43 nC
✅ انرژی بهمن (EAS): 70 میلی‌ژول
✅ محدوده دمای کاری: 55- تا 175+ درجه سانتی‌گراد
✅ فناوری: Trench (شیار عمیق) برای RDS(on) فوق‌پایین
✅ کاربردها: سوئیچینگ توان، مبدل DC-DC، درایو موتور، منبع تغذیه بدون وقفه (UPS)

کاربردهای عملی:
سوئیچینگ توان در منابع تغذیه – به عنوان کلید قدرت در مبدل‌های Flyback، Forward و Half-Bridge برای جریان‌های بالا (تا 50 آمپر)

مبدل‌های DC-DC (Buck/Boost) – طراحی مبدل‌های کاهنده و افزاینده با جریان خروجی بالا و تلفات کم به دلیل RDS(on) پایین

درایو موتورهای DC و پله‌ای – کنترل سرعت و جهت موتورهای توان متوسط تا بالا در رباتیک، ابزارآلات صنعتی و خودرو

منابع تغذیه بدون وقفه (UPS) – استفاده در بخش اینورتر و سوئیچینگ باتری با جریان بالا و راندمان خوب

شارژرهای باتری پرقدرت – طراحی شارژرهای سریع برای باتری‌های لیتیوم‌یون، لید اسید و نیکل با جریان تا 50 آمپر

کلیدهای الکترونیکی (Load Switch) – جایگزینی برای رله‌های مکانیکی با سرعت بالا و عمر طولانی در سیستم‌های صنعتی

تقویت‌کننده‌های کلاس D – در خروجی تقویت‌کننده‌های صوتی پرقدرت به دلیل سرعت سوئیچینگ بالا و تلفات کم

پروژه‌های اینورتر و مبدل فرکانس – ساخت درایوهای کنترل سرعت موتورهای سه فاز و تک فاز در توان‌های پایین تا متوسط

جایگزین مستقیم در مدارات قدیمی – تعمیر و بازسازی منابع تغذیه سوئیچینگ، شارژرها و درایوهای موتور
