ترانزیستور 2SC3355 NPN

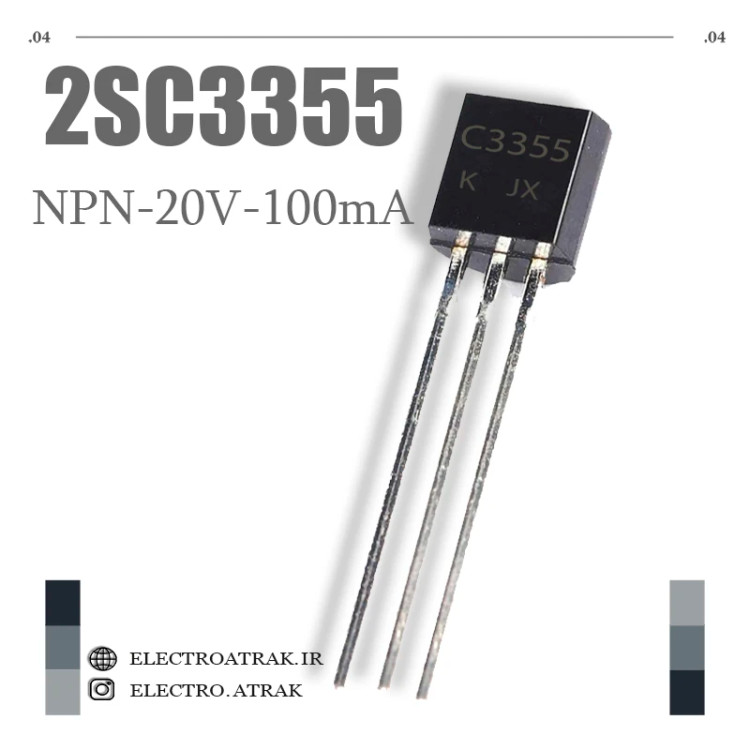

🔴 ترانزیستور 2SC3355 – NPN سیلیکونی فوق فرکانس کم نویز TO-92

توضیحات کوتاه:
ترانزیستور 2SC3355، یک قطعه NPN سیلیکونی اپی‌تاکسیال است که به طور ویژه برای تقویت کم‌نویز در فرکانس‌های VHF، UHF و باند CATV طراحی شده است. این ترانزیستور با دارا بودن فرکانس گذار (fT)7 گیگاهرتز و نویز بسیار کم (NF=1.1dB تایپیکال در 1 گیگاهرتز)، انتخابی ایده‌آل برای مراحل اولیه گیرنده‌های حساس، تقویت‌کننده‌های و مدارات نوسان‌ساز در پروژه‌های مخابراتی و تجهیزات RF حرفه‌ای است. بسته‌بندی TO-92 نصب و جایگزینی را بسیار آسان کرده است.

ویژگی‌ها:
✅ نوع قطعه: NPN – سیلیکون اپی‌تاکسیال
✅ بسته‌بندی: TO-92 (نصب از طریق هُل)
✅ فرکانس گذار (fT): حداقل 7 گیگاهرتز (GHz)
✅ عدد نویز (NF): 1.1 دسی‌بل تایپیکال @ VCE=10V, IC=7mA, f=1GHz
✅ بهره توان (MAG): 11 دسی‌بل تایپیکال @ VCE=10V, IC=20mA, f=1GHz
✅ بهره جریان (hFE): محدوده 50 تا 300 @ VCE=10V, IC=20mA
✅ ولتاژ کلکتور-امیتر (VCEO): 12 ولت
✅ ولتاژ کلکتور-بیس (VCBO): 20 ولت
✅ ولتاژ امیتر-بیس (VEBO): 3 ولت
✅ جریان کلکتور (IC): حداکثر 100 میلی‌آمپر
✅ توان مصرفی (Ptot): 600 میلی‌وات
✅ ظرفیت بازخورد (Cre): حداکثر 1 پیکوفاراد
✅ توان خروجی: 50 میلی‌وات (برای RF)
✅ محدوده دمای کاری: 55- تا 150+ درجه سانتی‌گراد

کاربردهای عملی:
تقویت‌کننده‌های کم‌نویز (LNA) در فرکانس‌های VHF، UHF و SATV – به دلیل نویز پایین (1.1dB) و بهره بالا (11dB)، گزینه اول برای مراحل ورودی گیرنده‌های تلویزیونی و ماهواره‌ای

مراحل نوسان‌ساز محلی (Local Oscillator) در گیرنده‌های RF – راه‌اندازی نوسان‌سازهای کریستالی و LC در فرکانس‌های بالا با توان مصرفی بهینه

تقویت‌کننده‌های باند وسیع (Broadband Amplifiers) – مناسب برای تجهیزات اندازه‌گیری فرکانس بالا، اسپکتروم آنالایزرها و اسیلوسکوپ‌های RF

تجهیزات CATV (تلویزیون کابلی) – تقویت سیگنال در شبکه‌های توزیع تلویزیون کابلی با حفظ کیفیت سیگنال و کاهش نویز

مراحل میکسر (Mixer) در گیرنده‌های فوق‌خارج – ترکیب فرکانس RF با LO برای تولید IF در سیستم‌های مخابراتی و رادیویی

پروژه‌های آموزشی RF و الکترونیک – ساخت پروب‌های فرکانس بالا، گیرنده‌های ساده FM، فرستنده‌های FM تجربی و مدارات نوسان‌ساز

جایگزین مستقیم 2SC3356 و ترانزیستورهای مشابه در مدارات قدیمی رادیو، تلویزیون و تجهیزات مخابراتی – تعمیر دستگاه‌های آنالوگ قدیمی با حفظ عملکرد اصلی

مراحل پیش‌تقویت‌کننده در گیرنده‌های GPS – بهبود حساسیت و کاهش نویز در مسیر سیگنال
