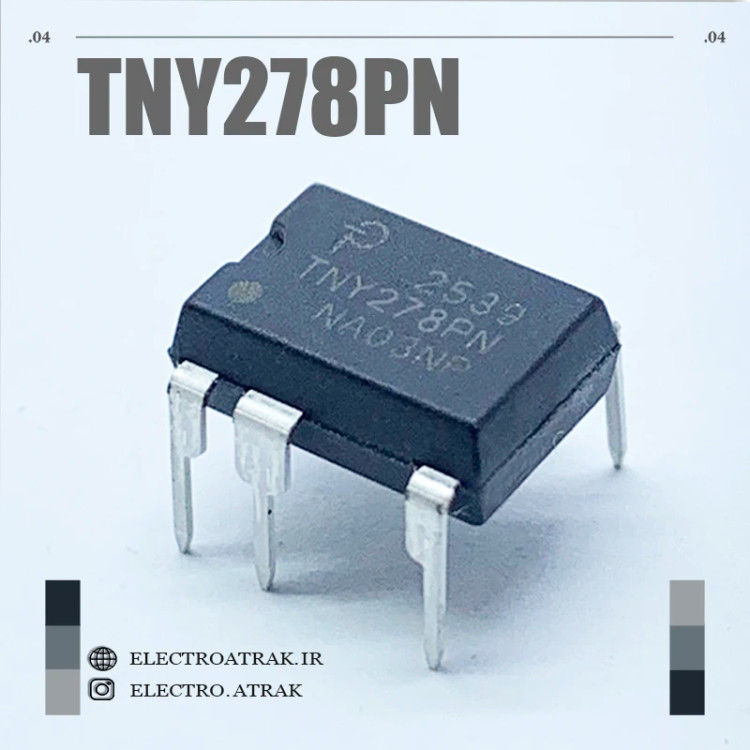

آیسی TNY278PN کنترلر سوئیچینگ

🔴 آیسی TNY278PN – مبدل سوئیچینگ TinySwitch-III با ترانزیستور 700 ولت و توان 28 وات

توضیحات کوتاه:
آیسی TNY278PN یک مبدل سوئیچینگ کم‌مصرف (Offline Switcher) از خانواده TinySwitch-III شرکت Power Integrations است که با ترانزیستور قدرت 700 ولت، نوسان‌ساز 132 کیلوهرتز و مدارات راه‌اندازی و حفاظتی مجتمع عرضه می‌شود. این آیسی با توپولوژی فلای بک (Flyback) و راندمان بالا، قابلیت ارائه توان 16 وات در محدوده ورودی 85 تا 265 ولت AC (آداپتور) و 28 وات توان پیک (Peak/Open) را دارد. طرح کنترل ON/OFF ساده بدون نیاز به جبران‌سازی حلقه (Loop Compensation)، فرکانس جامپینگ (Frequency Jittering) برای کاهش EMI و مصرف توان بسیار پایین در حالت استندبای (کمتر از 150 میلی‌وات بدون بایاس وایندینگ و کمتر از 50 میلی‌وات با بایاس وایندینگ)، آن را به گزینه‌ای ایده‌آل برای شارژرها، آداپتورها، منابع تغذیه استندبای و تجهیزات کم‌مصرف تبدیل کرده است. بسته‌بندی DIP-8C با 7 پایه فعال برای این قطعه در نظر گرفته شده است.

ویژگی‌ها:
✅ نوع قطعه: مبدل سوئیچینگ AC-DC (Offline Switcher)
✅ بسته‌بندی: DIP-8C (7 پایه فعال – PDIP-8) – نصب از طریق هُل (Through Hole)
✅ ترانزیستور داخلی: 700 ولت (ولتاژ شکست)
✅ توان خروجی: 16 وات در 85-265 ولت AC (آداپتور) / 28 وات توان پیک
✅ توان خروجی در طراحی 12 ولت: 12 وات (12 ولت – 1 آمپر)
✅ توپولوژی: فلای بک (Flyback)
✅ فرکانس سوئیچینگ: 132 کیلوهرتز
✅ حداکثر ديوتی سایک (Duty Cycle): 65 درصد
✅ روش کنترل: ON/OFF ساده (بدون نیاز به جبران‌سازی حلقه)
✅ جریان کاری منبع تغذیه: 445 میکروآمپر
✅ جریان استارت‌آپ: بسیار پایین (کمتر از 1 میلی‌آمپر)
✅ محدوده ولتاژ ورودی: 85 تا 265 ولت AC
✅ جریان خروجی: تا 1 آمپر (در طراحی 12 ولت)
✅ محدوده دمای کاری: 40- تا 150+ درجه سانتی‌گراد
✅ فرکانس جامپینگ (Frequency Jittering): برای کاهش هزینه فیلتر EMI تا 10 دسی‌بل
✅ فناوری EcoSmart™: مصرف بسیار پایین در حالت No-Load (زیر 150 میلی‌وات بدون بایاس وایندینگ / زیر 50 میلی‌وات با بایاس وایندینگ)
✅ حفاظت‌های داخلی: محدودکننده جریان (Current Limiting) قابل انتخاب با سه سطح از طریق خازن BP/M، قفل حلقه باز (Open Loop)، اضافه دما (Over Temperature) با قابلیت بازیابی خودکار (Auto-Recovery)، اضافه ولتاژ خروجی (Output OVP) از طریق وایندینگ بایاس
✅ قابلیت انتخاب حد جریان (Selectable Current Limit): 3 سطح با خازن BP/M
✅ عملکرد Auto-Restart: حفاظت در برابر اتصال کوتاه خروجی و حلقه باز (Open Loop) – کمتر از 3٪ توان حداکثر
✅ فاصله خزش پایه‌ها (Creepage): >3.2 میلی‌متر برای عملکرد قابل اطمینان در محیط‌های مرطوب و آلوده
✅ خودبایاس (Self-Biased): بدون نیاز به وایندینگ بایاس یا قطعات بایاس
✅ قابلیت UVLO (Under Voltage Lockout) با تنظیم خارجی از طریق مقاومت روی پایه EN/UV
✅ امضای محیطی: بدون سرب (RoHS)

کاربردهای عملی:
شارژرها و آداپتورهای کم مصرف (Low Power Adapters and Chargers) – مناسب برای شارژ تلفن همراه، تبلت، دوربین دیجیتال، MP3 player، لوازم الکترونیکی پرتابل و ریش‌تراش برقی

منابع تغذیه استندبای لوازم خانگی و صنعتی (Standby Power Supplies) – تأمین برق کمکی در تلویزیون‌ها، یخچال‌ها، ماشین‌های لباسشویی، سیستم‌های تهویه مطبوع و دستگاه‌های صوتی/تصویری

آداپتورهای 12 ولت 1 آمپر با راندمان بالا – طراحی منبع تغذیه 12 وات با راندمان >75٪ و مصرف No-Load زیر 50 میلی‌وات در 265 ولت AC

منابع تغذیه تجهیزات شبکه و مخابراتی – مودم‌های ADSL/VDSL، روترها، سوئیچ‌های کوچک، تجهیزات FTTH و سیستم‌های امنیتی (دوربین مداربسته و دزدگیر)

مدارات تغذیه در لوازم صوتی و تصویری – دستگاه‌های پخش DVD، گیرنده‌های دیجیتال (Set-Top Box)، سیستم‌های صوتی کم مصرف، پخش‌کننده‌های قابل حمل و PVR

منابع تغذیه کمکی در سیستم‌های صنعتی و اندازه‌گیری – تجهیزات اندازه‌گیری هوشمند (Smart Meters)، اتوماسیون ساختمان (Home Building Automation)، کنترل‌کننده‌های صنعتی و سیستم‌های HVAC

منابع تغذیه برای تجهیزات LED – درایورهای LED با توان پایین و راندمان بالا، مناسب برای روشنایی داخلی و تزئینی

جایگزین مستقیم TNY277، TNY278، TNY279 در خانواده TinySwitch-III – تعمیر و بازسازی منابع تغذیه سوئیچینگ دستگاه‌های الکترونیکی با قابلیت ارتقاء توان با تنظیم حد جریان

مدارات تغذیه برای لوازم خانگی کوچک – تأمین برق برای بردهای کنترل دستگاه‌هایی مانند مایکروویو، جاروبرقی رباتیک و پمپ‌های کوچک
