آیسی اورجینال TNY266PN کنترلر سوئیچینگ

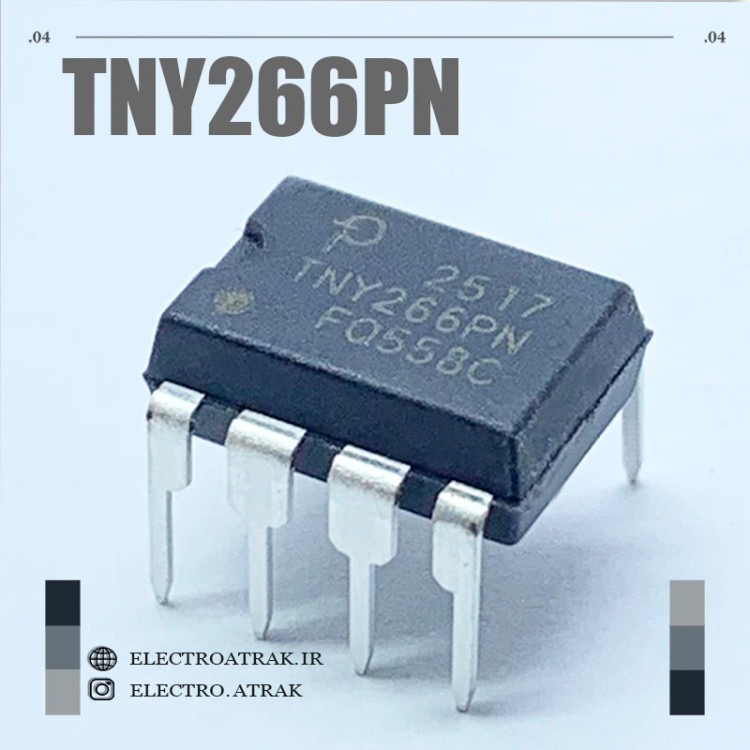

🔴 آیسی TNY266PN – مبدل سوئیچینگ TinySwitch-II با ترانزیستور 700 ولت و توان 15 وات

توضیحات کوتاه:
آیسی TNY266PN یک مبدل سوئیچینگ کم‌مصرف (Offline Switcher) از خانواده TinySwitch-II شرکت Power Integrations است که با ترانزیستور قدرت 700 ولت، نوسان‌ساز 132 کیلوهرتز و مدارات راه‌اندازی و حفاظتی مجتمع عرضه می‌شود. این آیسی با توپولوژی فلای بک (Flyback) و راندمان بالا، قابلیت ارائه توان 9.5 وات در محدوده ورودی 85 تا 265 ولت AC و 15 وات در ولتاژ 230 ولت AC را دارد. طرح کنترل ON/OFF ساده، فرکانس جامپینگ (Frequency Jittering) برای کاهش EMI تا 10 دسی‌بل و مصرف توان بسیار پایین در حالت استندبای (زیر 150 میلی‌وات)، آن را به گزینه‌ای ایده‌آل برای شارژرها، آداپتورها، منابع تغذیه استندبای و تجهیزات کم‌مصرف تبدیل کرده است. بسته‌بندی DIP-8C با 7 پایه فعال برای این قطعه در نظر گرفته شده است.

ویژگی‌ها:
✅ نوع قطعه: مبدل سوئیچینگ AC-DC (Offline Switcher)
✅ بسته‌بندی: DIP-8C (7 پایه فعال – PDIP-8) – نصب از طریق هُل (Through Hole)
✅ ترانزیستور داخلی: 700 ولت (حداقل)
✅ توان خروجی: 9.5 وات در 85-265 ولت AC / 15 وات در 230 ولت AC
✅ توپولوژی: فلای بک (Flyback)
✅ فرکانس سوئیچینگ: 132 کیلوهرتز
✅ حداکثر ديوتی سایک (Duty Cycle): 65 تا 68 درصد
✅ روش کنترل: ON/OFF ساده (بدون نیاز به جبران‌سازی حلقه)
✅ جریان کاری منبع تغذیه: 265 میکروآمپر
✅ جریان استارت‌آپ: 125 میکروآمپر
✅ محدوده ولتاژ ورودی: 85 تا 265 ولت AC
✅ جریان خروجی: 560 میلی‌آمپر
✅ محدوده دمای کاری: 40- تا 150+ درجه سانتی‌گراد
✅ فرکانس جامپینگ (Frequency Jittering): برای کاهش هزینه فیلتر EMI
✅ فناوری EcoSmart™: مصرف بسیار پایین در حالت No-Load (زیر 150 میلی‌وات)
✅ حفاظت‌های داخلی: محدودکننده جریان (Current Limiting)، قفل حلقه باز (Open Loop)، اضافه دما (Over Temperature)، دیوتی سایک نرم (Soft-Start)
✅ تنظیم پارامتر I²f برای کاهش هزینه سیستم
✅ امضای محیطی: بدون سرب (RoHS)

کاربردهای عملی:
شارژرها و آداپتورهای کم مصرف (Low Power Adapters and Chargers) – مناسب برای شارژ تلفن همراه، تبلت، دوربین دیجیتال و سایر تجهیزات پرتابل با توان تا 15 وات

منابع تغذیه استندبای لوازم خانگی و صنعتی (Standby Power Supplies) – تأمین برق کمکی در تلویزیون‌ها، یخچال‌ها، ماشین‌های لباسشویی و سیستم‌های تهویه مطبوع

منابع تغذیه تجهیزات شبکه و مخابراتی – روترهای مودم، سوئیچ‌های کوچک، تجهیزات FTTH و سیستم‌های امنیتی (دوربین مداربسته و دزدگیر)

مدارات تغذیه در لوازم صوتی و تصویری – دستگاه‌های پخش DVD، گیرنده‌های دیجیتال (Set-Top Box)، سیستم‌های صوتی کم مصرف و تقویت‌کننده‌های کوچک

منابع تغذیه کمکی در سیستم‌های صنعتی و اندازه‌گیری – تجهیزات اندازه‌گیری هوشمند (Smart Meters)، اتوماسیون ساختمان (Home Building Automation) و کنترل‌کننده‌های صنعتی

منابع تغذیه برای تجهیزات LED – درایورهای LED کمنور (Dimming) با توان پایین و راندمان بالا

جایگزین مستقیم TNY263، TNY264، TNY265، TNY266 در مدارات موجود – تعمیر و بازسازی منابع تغذیه سوئیچینگ دستگاه‌های الکترونیکی
