آیسی TNY176PN کنترلر سوئیچینگ

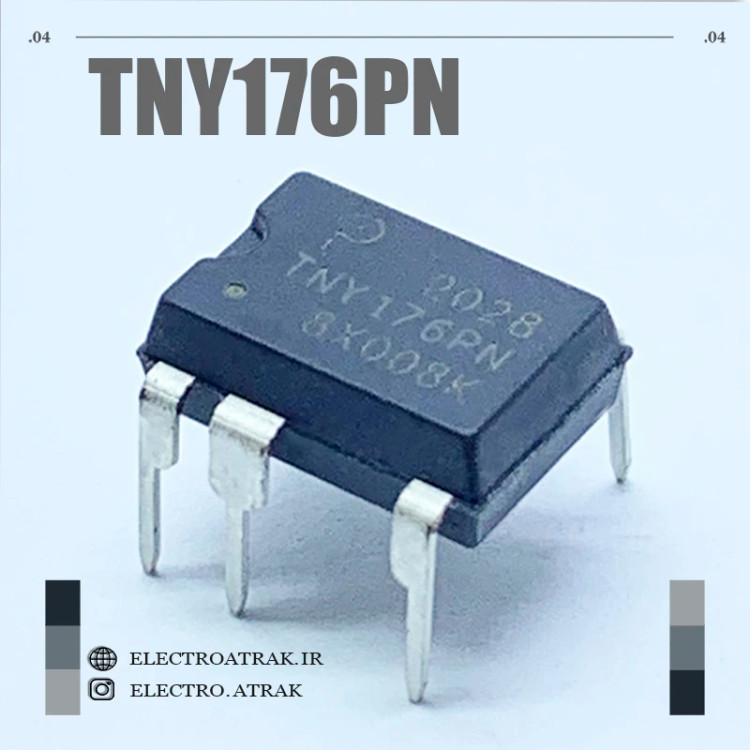

🔴 آیسی TNY176PN – مبدل سوئیچینگ TinySwitch-LT با ترانزیستور 650 ولت و توان 15 وات

توضیحات کوتاه:
آیسی TNY176PN یک مبدل سوئیچینگ کم‌مصرف (Offline Switcher) از خانواده TinySwitch-LT شرکت Power Integrations است که با ترانزیستور قدرت 650 ولت، نوسان‌ساز و مدارات راه‌اندازی و حفاظتی مجتمع عرضه می‌شود. این آیسی با توپولوژی فلای بک (Flyback) و راندمان بالا، قابلیت ارائه توان 15 وات در محدوده ورودی 85 تا 265 ولت AC و 19 وات در ولتاژ 230 ولت AC را دارد. طرح کنترل ON/OFF بدون نیاز به جبران‌سازی حلقه (Loop Compensation) و مصرف توان بسیار پایین در حالت استندبای (زیر 150 میلی‌وات)، آن را به گزینه‌ای ایده‌آل برای شارژرها، آداپتورها، منابع تغذیه استندبای و تجهیزات کم‌مصرف تبدیل کرده است. بسته‌بندی DIP-8C با 7 پایه فعال برای این قطعه در نظر گرفته شده است.

ویژگی‌ها:
✅ نوع قطعه: مبدل سوئیچینگ离线 (AC-DC Converter)
✅ بسته‌بندی: DIP-8C (7 پایه فعال) – نصب از طریق هُل (Through Hole)
✅ ترانزیستور داخلی: 650 ولت
✅ توان خروجی: 15 وات در 85-265 ولت AC / 19 وات در 230 ولت AC
✅ توپولوژی: فلای بک (Flyback)
✅ فرکانس سوئیچینگ: 132 کیلوهرتز
✅ حداکثر ديوتی سایک (Duty Cycle): 65%
✅ روش کنترل: ON/OFF ساده (بدون نیاز به جبران‌سازی حلقه)
✅ جریان کاری منبع تغذیه: 75 میلی‌آمپر
✅ محدوده ولتاژ ورودی: 85 تا 265 ولت AC
✅ جریان خروجی: 310 میکروآمپر
✅ محدوده دمای کاری: 40- تا 150+ درجه سانتی‌گراد
✅ قابلیت انتخاب حد جریان (Selectable Current Limit) از طریق خازن BP/M
✅ فناوری EcoSmart™ برای کاهش مصرف در حالت No-Load
✅ تنظیم پارامتر I2f با تلورانس تنگ برای کاهش هزینه سیستم
✅ ON-time Extension برای بهبود محدوده تنظیم ولتاژ پایین (Low Line Regulation)
✅ Self-biased (نیاز به بایاس وایندینگ یا قطعات بایاس جداگانه ندارد)
✅ Frequency Jittering برای کاهش هزینه فیلتر EMI
✅ امضای محیطی: بدون سرب (RoHS)

کاربردهای عملی:
شارژرها و آداپتورهای کم مصرف (Low Power Adapters and Chargers) – مناسب برای شارژ تلفن همراه، تبلت، دوربین دیجیتال، هدفون بی‌سیم و سایر تجهیزات پرتابل

منابع تغذیه استندبای لوازم خانگی و صنعتی (Standby Power Supplies) – تأمین برق کمکی در تلویزیون‌ها، یخچال‌ها، ماشین‌های لباسشویی و سیستم‌های تهویه

منابع تغذیه تجهیزات شبکه و مخابراتی – روترهای مودم، سوئیچ‌های کوچک، تجهیزات FTTH و سیستم‌های امنیتی

مدارات تغذیه در لوازم صوتی و تصویری – دستگاه‌های پخش DVD، گیرنده‌های دیجیتال (Set-Top Box) و سیستم‌های صوتی کم مصرف

منابع تغذیه کمکی در سیستم‌های صنعتی و اندازه‌گیری – تجهیزات اندازه‌گیری (Metering)، اتوماسیون ساختمان (Home Building Automation) و کنترل‌کننده‌های صنعتی

جایگزین یا تعمیر در منابع تغذیه قدیمی – بازسازی منابع تغذیه سوئیچینگ دستگاه‌های الکترونیکی با راندمان پایین و استفاده از قطعه مدرن با حفاظت‌های کامل
